Eksportowanie ścian, stropów konstrukcyjnych, stropów i elementów niekonstrukcyjnych

Ściany, stropy konstrukcyjne i wszystkie elementy niekonstrukcyjne są eksportowane do programu AutoCAD Architecture jako elementy bryły o dowolnym kształcie.

Elementy bryłowe przy użyciu programu AutoCAD Architecture mogą być przekształcane w następujące obiekty:

• Ściany
• Bryły 3D AutoCAD
• Stropy konstrukcyjne
• Dachy
• Przestrzenie

Ściany, drzwi i okna

Można eksportować ściany konstrukcyjne i ściany architektoniczne do programu AutoCAD Architecture. Ściany są przekształcane na elementy swobodnie formowane, które z kolei mogą być przekształcane na ściany programu AutoCAD Architecture. Okna i drzwi w ścianie są eksportowane jako proste otwory, w które można wstawić okna i drzwi programu AutoCAD Architecture. Fizyczna reprezentacja okna lub drzwi jest także eksportowana jako odniesienie bloku programu AutoCAD.

Przykład

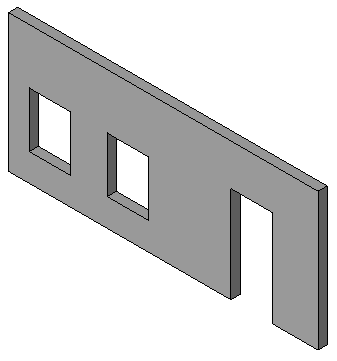

Ściana z otworem w programie Revit

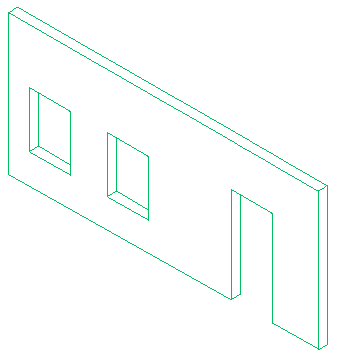

Elementy bryłowe programu AutoCAD Architecture przekształcane na ściany z otworami

Stropy konstrukcyjne, stropy i fundamenty

Stropy konstrukcyjne, stropy i fundamenty w programie Revit mogą być eksportowane do programu AutoCAD Architecture jako elementy bryłowe o dowolnym kształcie.

Ważne: Jeśli jest to pierwsza próba eksportu do programu AutoCAD Architecture, należy wykonać następujące czynności:

W sekcji eksportu w pliku Revit.ini dodaj słowo kluczowe ExportACAObjects i ustaw jego wartość na 1.

Aby wyeksportować elementy z programu AutoCAD Architecture

1. Utwórz ściany, stropy konstrukcyjne i inne niekonstrukcyjne elementy w programie Revit.
2. Kliknij opcję EksportujFormaty CAD (Pliki DWG).
3. W oknie dialogowym Eksport DWG, w polu Wybierz ustawienia eksportu kliknij (Zmień ustawienia eksportu).
4. Określ opcje eksportu na innych kartach zgodnie z potrzebami, a następnie kliknij przycisk OK.
5. W oknie dialogowym Eksport DWG, w opcji Eksportuj wybierz wartość <Widok w sesji/Zestaw arkuszy>.
6. Wybierz widok 3D do wyeksportowania. Zobacz temat Zestawy widoków/arkuszy do eksportu.
7. Kliknij przycisk Dalej.
8. W oknie dialogowym Eksportuj formaty CAD sprawdź, czy w polu Typ plików wybrano opcję Pliki DWG AutoCAD (*.dwg).
9. Kliknij przycisk OK.

   Wybrany widok jest eksportowany jako plik DWG.

10. Otwieranie wyeksportowanego rysunku w programie AutoCAD Architecture:
    • Otwórz program AutoCAD Architecture.
    • Kliknij kolejno opcję OtwórzRysunek, a następnie otwórz eksportowany plik DWG.

      Jeśli to konieczne, można zmienić uzyskane elementy bryłowe o dowolnym kształcie w programie AutoCAD Architecture lub przekształcić je na ściany, płyty stropowe konstrukcyjne, połacie dachowe, przestrzenie lub bryły 3D programu AutoCAD. Więcej informacji znajduje się w pomocy programu AutoCAD Architecture.
