Eksportowanie elementów konstrukcyjnych

Słupy, belki i stężenia programu Revit można eksportować do programu AutoCAD Architecture, gdzie zostaną przekształcone w odpowiednie typy elementów konstrukcyjnych programu AutoCAD Architecture.

Profile i krzywe są eksportowane bez cięć (zobacz temat Cięcie), wycięć, otworów i innych tego rodzaju zmian. W przypadku, kiedy nie ma żadnego jednorodnego profilu, element bryłowy programu AutoCAD Architecture jest tworzony zamiast elementu konstrukcyjnego. Dla każdego typu rodziny eksportowanego z programu Revit jest tworzony styl niestandardowy programu AutoCAD Architecture i przypisany do elementu konstrukcyjnego. Obiekty z tego samego typu rodziny programu Revit będą miały przypisany ten sam styl w programie AutoCAD Architecture.

Uwaga: Profile rodzin programu Revit nie zostaną odwzorowane w standardowe profile elementów programu AutoCAD Architecture.

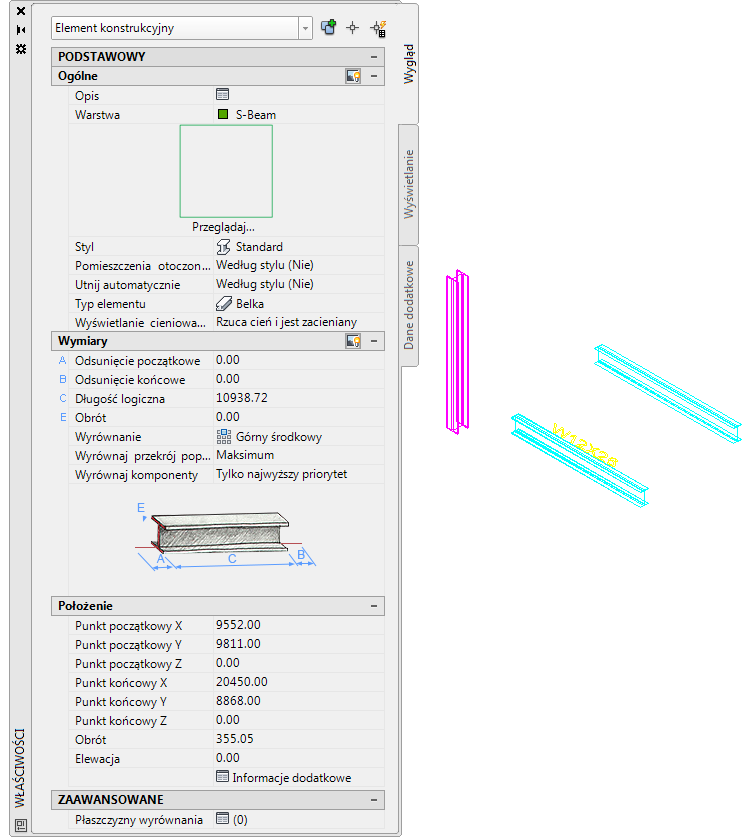

Właściwości programu AutoCAD Architecture są generowane na podstawie właściwości programu Revit w następujący sposób:

Właściwości programu AutoCAD Architecture	Właściwości programu Revit
Opis	Komentarze (Dane identyfikacyjne)
Warstwa	Plik mapowania warstw Revit. Więcej informacji znajduje się w temacie Warstwy do eksportu DWG/DXF i Poziomy do eksportu DGN.
Styl	Typ
Typ elementu (Belka/Stężenie/Słup)	Typ obiektu Revit

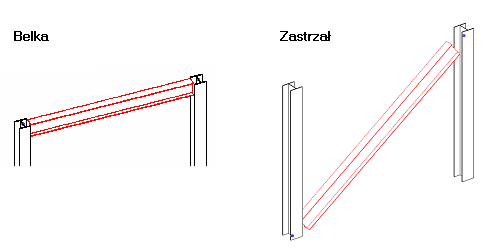

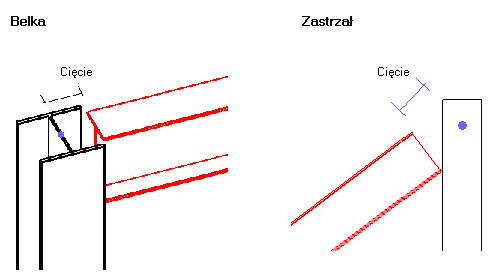

Odsunięcie początku	Podciągi/Stężenia: cięcie symboliczne w programie Revit jest automatycznie obliczone dla punktu startowego Słupy: odsunięcie podstawy

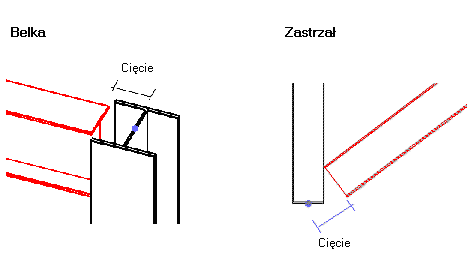

Odsunięcie końca	Podciągi/Stężenia: cięcie symboliczne w programie Revit jest automatycznie obliczone dla punktu końcowego Słupy: odsunięcie góry
Długość logiczna	Belki/Stężenia: długość Słupy: nie dotyczy
Rolka	0 (Domyślna wartość)
Wyrównaj	Belki/Słupy: górna symetria (wartość domyślna) Stężenie: środkowa symetria (wartość domyślna)
Wyrównanie przy użyciu rozszerzeń całkowitych	Tak (wartość domyślna)
Punkt początkowy X/Y/Z	Współrzędne X/Y/Z punktu początkowego krzywej
Punkt końcowy X/Y/Z	Współrzędne X/Y/Z punktu końcowego krzywej
Kąt obrotu	Belki/Stężenia: kąt Słupy: orientacja słupa w globalnym układzie współrzędnych
Elewacja	brak odpowiedniej właściwości; obliczone w programie AutoCAD Architecture w oparciu o współrzędne krzywej X/Y/Z
Informacje dodatkowe (Położenie)	brak odpowiedniej właściwości
Płaszczyzny przycięcia	brak odpowiedniej właściwości
Hiperłącze	brak odpowiedniej właściwości
Uwagi	brak odpowiedniej właściwości
Dokumenty referencyjne	brak odpowiedniej właściwości

Ważne: Jeśli jest to pierwsza próba eksportu do programu AutoCAD Architecture, należy wykonać następujące czynności:

W sekcji eksportu w pliku Revit.ini dodaj słowo kluczowe ExportACAObjects i ustaw jego wartość na 1.

Eksportowanie elementów konstrukcyjnych programu Revit do programu AutoCAD Architecture

1. Utwórz elementy konstrukcyjne w programie Revit.
2. Kliknij opcję EksportujFormaty CAD (Pliki DWG).
3. W oknie dialogowym Eksport DWG, w polu Wybierz ustawienia eksportu, a następnie kliknij opcję (Zmień ustawienia eksportu).
4. W oknie dialogowym Zmień ustawienia eksportu DWG/DWF kliknij kartę Bryły.
5. Wybierz Eksportuj jako warianty obiektów AutoCAD Architecture i AutoCAD MEP.
6. W polu Preferuj wybierz opcję Obiekty lub geometria programu AutoCAD Architecture.

   Jeśli eksportowany element konstrukcyjny programu Revit nie jest prostym wyciągnięciem (na przykład ma dopasowanie, wzory wycięcia, otwory lub jego kształt został zmieniony w związku z czyszczeniem połączenia betonowego), można wybrać utworzenie obiektu programu AutoCAD Architecture wyglądającego tak samo, jak obiekt programu Revit. W takim wypadku wybierz opcję Obiekty programu AutoCAD Architecture.

   Jeśli chcesz zachować dokładną geometrię elementu konstrukcyjnego programu Revit i utworzyć obiekt bryłowy programu AutoCAD Architecture, wybierz opcję Geometria.

   Uwaga: Można ustawić, aby rodzina elementów konstrukcyjnych była zawsze eksportowana jako geometria. Otwórz lub utwórz rodzinę elementów konstrukcyjnych w Edytorze rodzin. Kliknij kolejno kartę Utwórzpanel Właściwości (Kategoria i parametry rodziny). Wybierz parametr Zawsze eksportuj jako geometrię i kliknij przycisk OK.
7. Określ opcje eksportu na innych kartach zgodnie z potrzebami, a następnie kliknij przycisk OK.
8. W oknie dialogowym Eksport DWG, w opcji Eksportuj wybierz wartość <Widok w sesji/Zestaw arkuszy>.
9. Wybierz widok 3D do wyeksportowania. Zobacz temat Zestawy widoków/arkuszy do eksportu.
10. Kliknij przycisk Dalej.
11. W oknie dialogowym Eksportuj formaty CAD sprawdź, czy w polu Typ plików wybrano opcję Pliki DWG AutoCAD (*.dwg).
12. Kliknij przycisk OK.

    Wybrany widok jest eksportowany jako plik DWG.

13. Otwieranie wyeksportowanego rysunku w programie AutoCAD Architecture:
    • Otwórz program AutoCAD Architecture.
    • Kliknij kolejno opcję Otwórz(Rysunek) i otwórz eksportowany plik DWG.


      Jeśli to konieczne, można zmienić elementy konstrukcyjne w programie AutoCAD Architecture. Aby uzyskać więcej informacji, zobacz sekcję „Elementy konstrukcyjne” w pomocy programu AutoCAD Architecture.
