Umieszczanie zmiennego zestawu zbrojenia

Umieść zmienne zestawy zbrojenia w obiektach nadrzędnych składających się z nachylonych lub obróconych powierzchni.

1. Kliknij kartę Konstrukcja panel Zbrojenie (Zbrojenie).
   • W panelu Zestaw zbrojenia określ wartości w polach Układ, Liczba i Odstępy dla prętów umieszczanych w zestawie.
   • Określ wartość w polach Płaszczyzna umieszczenia i Orientacja umieszczenia zestawu w odpowiednich panelach.
2. Kliknij kartę Zmień|Umieść zbrojenie panel Typ zestawu zbrojenia (Zmienny zestaw zbrojenia).
3. Kliknij prawidłowy obiekt nadrzędny, aby umieścić zmienny zestaw zbrojenia.

4. Użyj uchwytów kształtu zestawu, aby dostosować rozmieszczenie, jeśli to konieczne.

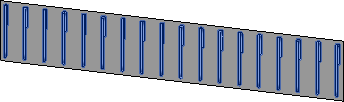

Zmienne zestawy zbrojenia można umieszczać tylko na prostych, nachylonych powierzchniach. Łuki nie są obecnie obsługiwane.

Ponieważ zmienne zestawy zbrojenia są zależne od wiązania, rozkład zmienny będzie zgodny z tą ścieżką. W wielobokach o nieprostopadłych bokach wypełnienie obiektu nadrzędnego może wymagać dwóch lub więcej zestawów.

Uwaga: Parametry wymiarów wyszczególnione w palecie Właściwości dotyczą pierwszego pręta w zestawie.

Wybierz istniejący zestaw zbrojenia i kliknij kartę Zmień|Zbrojenie konstrukcyjne panel Typ zestawu zbrojenia (Zmienny zestaw zbrojenia), aby przekształcić go w zmienny zestaw zbrojenia.

Zbrojenie w zmiennym zestawie zbrojenia można oznaczyć i zestawiać tak, jak inne elementy zbrojenia.
