Modificador de chanfro

O Modificador de chanfro expulsa formas em objetos 3D e aplica um plano de arredondamento ou chanfro nas Bordas.

O Chanfro permite efetuar a extrusão de uma forma em até quatro níveis e especificar uma quantidade diferente de contorno para cada nível. Um uso comum para este modificador é criar textos e logotipos em 3D, mas é possível aplicá-lo em qualquer forma.

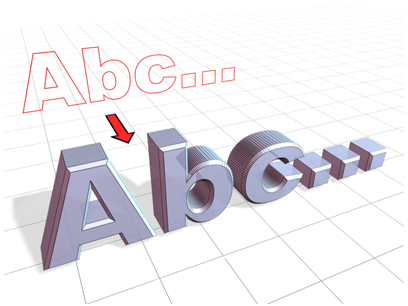

Texto chanfrado

Utilizar o Modificador de chanfro:

1. Criar uma forma spline, como um retângulo ou círculo.
2. Com a forma selecionada, selecione o Modificador de chanfro no painel Modificar ou menu Modificadores.
3. No painel Modificar, escolha entre as seguintes opções:
   • Capeamento: Selecione iniciar e/ou terminar para capear o final com o menor ou o maior valor local de Z, respectivamente. Quando qualquer um estiver desativado, o respectivo final estará aberto.
   • Tipo de Cobertura: Selecione Morph para criar faces de capa adequadas para Morphing, ou Grade para criar faces de capa em um padrão de grade.

     A opção Grade deforma e rederiza melhor que o capeamento Morph.

   • Superfície: Selecione Linear lados para interpolação linear entre segmentos, Lados curvos para interpolação de segmento que segue uma curva de Bezier.

     Para curvatura visível, utilize vários segmentos com Lados curvados.

   • Segmentos: O número de segmentos intermediários entre cada nível.


     Chanfros quatro níveis com 1 e 2 segmentos



     Chanfros com lados lineares e curvos

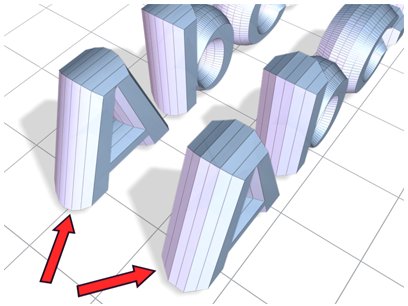

     Arredondamento e suavização dos lados do objeto chanfrado

   • Suavizar entre níveis: Aplica a grupos de suavização para os lados do objeto chanfrado.
   • Gerar coordenadas de mapeamento: Permite que materiais mapeados sejam aplicados ao objeto.
   • Interseções: Impede que os contornos cruzem sobre si. Isto é feito através da inserção de vértices adicionais ao contorno e substituindo os cantos agudos com um segmento de linha plana.

     O valor Separação define a distância a ser mantida entre as Bordas.

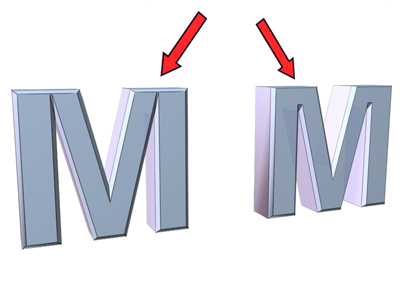

     Alterar o valor de separação

   • Valores de Chanfro: O Modificador de chanfro oferece suporte para dois a quatro níveis de chanfragem com o último nível sempre no topo do objeto. Defina os valores para o início de contorno e nível 1 e, opcionalmente, ative cada um ou ambos os níveis adicionais e defina seus valores.

Exemplo: Criar texto chanfrado:

Este exemplo produz texto chanfrado típico 3D, com chanfra igual na frente e atrás.

1. Crie um objeto de spline de texto utilizando as configurações padrão:
   • Fonte=Arial
   • Tamanho=100,0
2. Aplicar o modificador de chanfro.

   Mantenha as configurações de implementação de Parâmetros como estão e faça as seguintes alterações na implementação de Valores de chanfro:

3. Digite -1,0 no campo Iniciar contorno.
4. Para o nível 1, faça o seguinte:
   • Insira 5,0 para a altura.
   • Digite 2,0 para contorno.
5. Ative o nível 2, e faça o seguinte:
   • Insira 5,0 para a altura.
   • Digite 0,0 para contorno.
6. Ative o nível 3, e faça o seguinte:
   • Insira 5,0 para a altura.
   • Digite – 2,0 para contorno.
7. Se necessário, ative Impedir o cruzamento das linhas na implementação de Parâmetros.
