Referência do modificador de perfil de chanfro

Selecione uma forma. > painel Modificar > Lista de modificadores > Perfil de chanfro
menu avançado: selecione uma forma. > Menu Modificadores > Spline > Perfil de chanfro

Pilha modificadora

Clássica: Abre a implementação Clássica para criar um perfil de chanfro usando o método original de selecionar uma segunda forma para ser usada como o perfil.

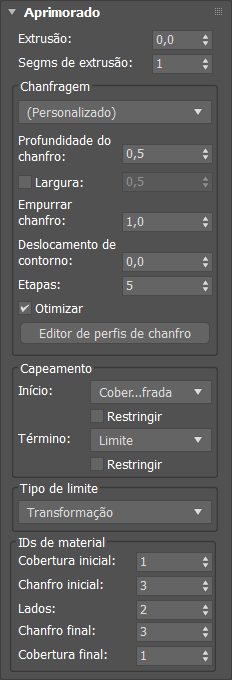

Melhorada: Abre a implementação Melhorada para criar um perfil de chanfro usando o mesmo sistema que o TextPlus, que inclui as predefinições de perfil e o Editor de perfis de chanfro.
Gerar coordenadas de mapeamento.: Atribui as coordenadas UV.
Tamanho do mapa do mundo real: Controla o método de dimensionamento usado para materiais de textura mapeados aplicados ao objeto. Os valores de escala são controlados pelas configurações Usar escala do mundo real encontradas na implementação Coordenadas do material aplicado. Padrão=ativado.

Escolher perfil: Clique no botão para selecionar uma forma ou curva NURBS para ser usada no caminho do perfil. Depois disso, o nome do objeto de caminho aparecerá acima do botão.

Transformação: A Transformação usa um método específico de capeamento que fornece a mesma quantidade de vértices à transformação entre objetos.
Grade: Cria coberturas com eixos, melhores para transformações de cobertura.

Impedir o cruzamento das linhas: Impede a autointersecção das superfícies chanfradas. Disponível depois que você especificar o objeto de perfil.
Nota: Essa opção requer mais cálculo do processador e pode demorar se a geometria for complexa.
Folga: Os lados de distância devem ser mantidos separados para evitar interseções.

Lista de predefinições: Uma lista de chanfros criados anteriormente. Selecione Personalizar para utilizar um chanfro criado usando o Editor de perfis de chanfro. As predefinições incluem: Côncavo, Convexo, Baixo relevo, Meio círculo, Saliência, Linear, Em S, Três etapas e Duas etapas.
Nota: Quaisquer chanfros que você criar e salvar serão exibidos na lista Predefinições.
Profundidade do chanfro: A profundidade da área chanfrada.
Largura do chanfro: A caixa de seleção alterna a capacidade de alterar a largura da área chanfrada. Quando desativado, a largura é restringida para o parâmetro de profundidade. Padrão=desativado.
Chanfro de barra: A intensidade da curva helicoidal. Por exemplo, ao utilizar uma predefinição de chanfro côncavo, um valor de zero representa uma borda linear perfeita, -1 representa uma borda convexa e +1 representa uma borda côncava.
Deslocamento de contorno: A distância de deslocamento do contorno.
Etapas: A quantidade de vértices usada para dividir a curva. Quanto maior o número de etapas, mais suave será a curva.
Otimizar: Remove as etapas desnecessárias dos segmentos retos no chanfro. Padrão=ativado.
Editor de perfis de chanfro: Alterna a janela Editor de perfis de chanfro, que permite a você criar os seus próprios perfis personalizados.

Iniciar: A cobertura da face frontal do objeto. As opções incluem: Cobertura (cobertura simples sem chanfro), Nenhuma cobertura (face aberta), Cobertura do chanfro e Chanfro sem cobertura. Padrão=Cobertura do chanfro.
Final: A cobertura da face posterior do objeto. As opções incluem: Cobertura (cobertura simples sem chanfro), Nenhuma cobertura (face aberta), Cobertura do chanfro e Chanfro sem cobertura. Padrão=Cobertura.
Restringir: Utiliza restrições de seleção na face selecionada.

Transformação: Cria uma face de cobertura usando triângulos.
Grade: Cria uma face de cobertura em um padrão de grade.
Subdiv.: Cria uma face de cobertura que deforma usando um padrão de subdivisão.

É possível aplicar materiais individualmente selecionados à Cobertura inicial, ao Chanfro inicial, aos Lados, ao Chanfro final e à Cobertura final.
