Implementação Controles gerais
- Iterações
- O número de vezes que a malha é subdividida. Intervalo = 0 a 6.
- Iterações de renderização
- O número de vezes que a malha é subdividida no tempo de renderização. A caixa de seleção deve estar ativada para que esse ajuste tenha efeito. Intervalo=0 a 10.
- Exibição da isolinha
- Quando está ativado e as bordas estão visíveis (por exemplo, com a exibição Faces com bordas ativa), somente exibe as bordas do objeto original. Quando desativado, exibe todas as bordas, incluindo as resultantes de subdivisão.
- Modo de operação
- Determina como o objeto modificado é exibido em viewports sombreadas. Não tem efeito sobre a saída renderizada.
- Saída da malha Exibe o objeto subdividido nas viewports como uma malha padrão, usando somente a CPU para processar a subdivisão.
-
Exibição de GPU Exibe o objeto subdividido nas viewports usando a unidade de processamento de gráficos (GPU) na placa de vídeo, caso seja compatível. Use a Exibição de GPU se o modelo subdividido tiver uma resolução muito alta estiver causando lentidão no feedback de viewport.
Esta opção de exibição de GPU geralmente é consideravelmente mais rápida do que o modo Saída de malha. Em particular, usar este modo permite a opção de Subdivisão adaptativa para modelagem interativa com malhas altamente subdivididas (consulte a seguir). Algumas limitações em potencial estão listadas abaixo:
Limitações de uso do modo Exibição de GPU:
- A exibição de mapas de sombras e textura no objeto modificado não é suportada.
- O objeto modificado é exibido usando a malha no nível da pilha do modificador OpenSubdiv. A saída de qualquer modificador que altere a geometria do objeto, como Dobra ou Giro, acima do modificador OpenSubdiv na pilha não será aparente nas viewports.
- A placa de vídeo deverá suportar o DirectX 11, e deverá ser razoavelmente potente. Se a GPU for lenta, o uso do modo Exibição de GPU poderá não fornecer a aceleração esperada. Além disso, se a cena estiver compartilhando recursos de GPU para, por exemplo, exibir bitmaps, o desempenho poderá diminuir.
Implementação Controles de SubidivAberta
- Vértice
- Controla como as bordas de limite e os vértices de canto são interpolados.
- Bordas interpoladas As bordas permanecem agudas após a suavização. Todos os cantos são suavizados.
- Bordas e cantos interpolados As bordas e os cantos de duas bordas permanecem agudos após a suavização.

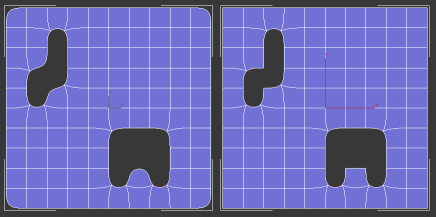

Esquerda: Bordas interpoladas; Direita: Bordas e cantos interpolados
- Limite de UV
- Controla como a suavização é aplicada a UVs de limite. As ilustrações a seguir mostram a malha anterior como suavizada no editor do modificador Não encapsular UVW.
-
Bilinear (nenhum) UVs não são suavizados.
-
Suave (somente borda) UVs e cantos são suavizados. As bordas permanecem agudas após a suavização.
-
Suave (borda e canto) UVs são suavizados. As bordas e os cantos de duas bordas permanecem agudos após a suavização.
-
Suave (sempre agudo) Quando ativado, suaviza os dados variados de face (UVs e conjuntos de cores) perto dos vértices que não estão em um limite descontínuo. Os vértices em um limite descontínuo são subdivididos com uma regra de agudo (interpolados por meio dela).
-
Bilinear (nenhum) UVs não são suavizados.
- Propagar cantos
- Quando ativado, os dados variados de face (UVs e conjuntos de cores) da malha original são aplicados aos cantos da visualização Malha suave.
- Suavizar triângulos
- Quando ativado (padrão), aplica uma regra de subdivisão à malha que faz com que os triângulos sejam subdivididos com mais suavidade.
- Dobra
- Controla como as dobras são suavizadas durante a subdivisão.
- Normal Nenhuma suavização é aplicada às dobras.
-
Chaikin Interpola o grau de agudo das bordas incidentes, produzindo dobras semiagudas. Depois da subdivisão de uma borda de dobra, o grau de agudo das bordas resultantes é determinado usando o algoritmo de Chaikin.
Esse método aprimora a aparência das dobras de várias bordas com diferentes espessuras de borda.
Na ilustração a seguir, os seis valores de Dobra das bordas aumentam de 0,1 no lado esquerdo para 1,0 no direito. A imagem superior foi renderizada com a Dobra definida como Normal e a inferior com a Dobra definida como Chaikin. A segunda opção suaviza o efeito degraus de escada consideravelmente.
Grupo de Subdivisão Adaptativa
A Subdivisão adaptativa é uma ferramenta de modelagem que subdivide a malha de forma interativa na viewport com base na distância de visualização ou no nível de zoom. Ela funciona apenas com o modo de operação de Exibição de GPU e fornece basicamente melhor subdivisão ao visualizar a malha fechar, com menos subdivisão em distâncias maiores. Assim, se você estiver modelando uma grande e complexa malha, você obterá maior definição da parte em que você está trabalhando no momento e as outras partes não diminuirão a velocidade do computador como poderia acontecer em outro caso.
Devido a subdivisão adaptativa utilizar a GPU, ela se torna mais rápida do que usar uma subdivisão regular. Portanto, é possível utilizar o modo de subdivisão adaptativa para fazer uma modelagem em close-up para feedback em tempo real, com os principais valores de iterações valor definidos como 1. Então, quando chegar a hora de renderizar, é possível melhorar as principais configurações de iterações para corresponder aos resultados obtidos na viewport com subdivisão adaptativa.
O vídeo a seguir mostra um exemplo de uso de subdivisão adaptativa. Na primeira parte, a viewport tem o zoom in e out com subdivisão adaptativa desativada, de modo que a subdivisão aplicada pelo modificador OpenSubdiv seja constante. Na última parte, a subdivisão adaptativa é ativada, e é possível ver como o nível de subdivisão se altera de forma interativa conforme a alteração do nível de zoom. O mesmo se aplica à alteração da distância de visualização.
- Adaptável
- Quando ativada, a malha se subdivide na viewport ativa para uma extensão com base na distância de visualização e no valor máx. das Iterações. Somente disponível se a Exibição de GPU estiver ativa na implementação dos Controles gerais.
- Máx. Iterações
- O maior nível de subdivisão obtido com a subdivisão adaptativa. O nível atual de subdivisão depende de diversos fatores adicionais, incluindo a subdivisão da malha original, do valor das iterações na implementação dos controles gerais e da distância de visualização ou do nível de zoom.
Implementação Controles de malha
- Opções de atualização
- Especifique quando atualizar as malhas subdivididas após alterar uma configuração, como Iterações:
- Sempre A malha é atualizada imediatamente após a alteração de qualquer configuração.
- Ao renderizar Atualiza a malha ao renderizar a cena.
- Manualmente Atualiza a malha somente ao clicar no botão Atualizar.
- Atualizar
- Atualiza a malha para refletir as alterações desde a atualização anterior. Aplica-se às configurações Ao renderizar e Manualmente (consulte anterior).
