Use estes controles para criar e editar fluxos. É possível criar um fluxo em qualquer superfície; sua posição vertical é definida por onde o fluxo começa.
- painel Definir fluxos
Se você mover um fluxo ou segmento de fluxo verticalmente para que ele se aproxime de outro fluxo, ele efetuará o snap no outro fluxo para criar uma interseção válida. Para que isso aconteça, o ângulo entre os dois fluxos deve ser entre 45 e 135 graus, e a interseção deve estar a uma distância razoável do ponto de fluxo (canto). O mesmo se aplica quando você cria ou edita uma rampa: se ela for válida, uma interseção é criada entre o patamar da rampa e um segmento transversal de outro fluxo.
Criar fluxo - Permite a criação de caminhos segmentados no qual as pessoas simuladas caminham. Para criar o primeiro segmento, clique no ponto inicial e, em seguida, mova o cursor e clique em um segundo ponto. O ponto inicial pode estar na grade principal ou em qualquer superfície.
Para dar continuidade a um fluxo, depois de criar o primeiro segmento, continue a mover o mouse e clicar em cada ponto de retorno. Conforme você move o mouse, o segmento que você está criando responde em tempo real. Se o ângulo entre o novo segmento e o anterior for muito pequeno, todos os segmentos no fluxo estarão em branco e contornos laranja aparecerão no fluxo. Isso indica um fluxo inválido, com o qual Preencher não funciona. Se o ângulo for permitido, linhas indicando trilhas de tráfego de pedestres aparecerão em todos os segmentos.

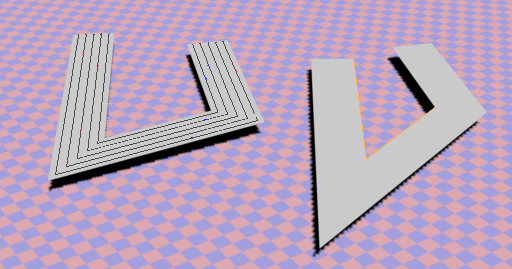

Esquerda: fluxo válido; direita: fluxo inválido
Para concluir a criação de um fluxo, execute um dos seguintes procedimentos:
- Clique com o botão direito do mouse: finaliza a criação do fluxo e exclui o segmento atual.
- Pressione Esc: conclui o segmento atual como se você tivesse clicado na localização do cursor e, em seguida, finaliza a criação do fluxo.

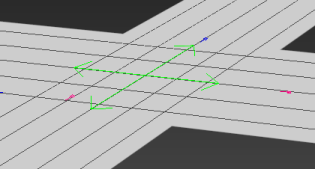

Na interseção entre dois fluxos com ângulos entre 45 e 135 graus, aparece um símbolo de seta verde de quatro direções (três, se a interseção estiver próxima da extremidade de um fluxo), como na ilustração a seguir. O símbolo indica que os pedestres podem alterar aleatoriamente a direção na interseção.
Se a seta não aparecer, os pedestres poderão cruzar uns com os outros. Para solucionar isto, ajuste o ângulo entre os fluxos e verifique se a interseção está próxima de um ponto de fluxo. Além disso, a alteração da direção não pode ocorrer em rampas, mas sim em patamares de rampa.
Se ambos os fluxos forem unidirecionais (isto , Para frente ou Para trás), o ângulo poderá ser mais agudo do que quando encontra-se entre fluxos bidirecionais.

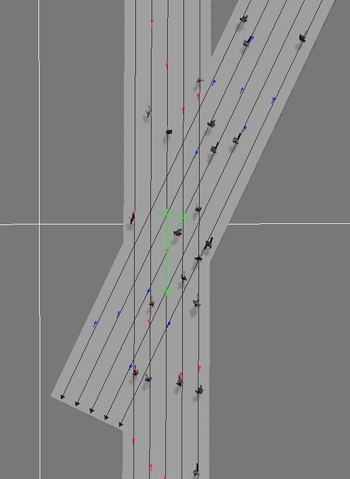

Criação da intersecção entre fluxos unidirecionais
Depois de criar um fluxo, é possível modificar propriedades como o número de pessoas e seu comportamento usando as configurações da implementação Fluxo.
Quando você cria um fluxo, pode conectar o novo segmento de fluxo a um fluxo existente. Posicione o cursor do mouse sobre o ponto de fluxo na extremidade de outro fluxo e um pequeno contorno verde e quadrado aparecerá em torno do ponto de fluxo. Clique para conectá-los e sair de Criar fluxo.
Para ver um exemplo deste recurso, reproduza o seguinte vídeo:
- Largura
- Define a largura do próximo fluxo a ser criado. Esta configuração não afeta os fluxos existentes; para alterar o tamanho de um fluxo existente e selecionado, utilize a configuração Largura na implementação Fluxo.
Preencher fluxos e pessoas não é compatível com as ferramentas de dimensionamento padrão do 3ds Max. Para alterar o tamanho de um fluxo, selecione-o e altere a configuração Largura na implementação Fluxo.
Para alterar o tamanho das pessoas e da área dos fluxos que elas podem usar, use o seguinte comando MAXScript:pop.realworldscale = N
onde n é um multiplicador com o valor padrão de 1,0. Observe que isso também afeta o número de pessoas, portanto, você tem mais pedestres com valores menores e menos com valores maiores.
Por exemplo, para diminuir as pessoas à metade do tamanho padrão, consequentemente criando mais pessoas, use:
pop.realworldscale = 0.5
Depois de inserir o comando MAXScript no Ouvinte, clique em Simular para que as alterações no tamanho e na quantidade de pedestres entrem em vigor. Você provavelmente também precisará ajustar as configurações Largura e o Espaçamento entre trilhas para ajustar as pessoas redimensionadas.
Editar fluxo - Permite ajustar o fluxo movendo pontos e segmentos de fluxo. Quando a opção Editar fluxo estiver ativa, é possívelrá alternar, de forma interativa, entre mover pontos e segmentos de fluxo.
Para mover um ponto de fluxo, arraste-o. Para mover um segmento de fluxo, primeiro clique na linha de centro do segmento para selecioná-lo, solte o botão do mouse e arraste a linha de centro. Como alternativa, é possível selecionar o nível de subobjeto (Pontos de fluxo ou Segmentos de fluxo) na pilha modificadora.
Com efeito, mover um segmento de fluxo é o mesmo que mover ambos os seus pontos de fluxo.

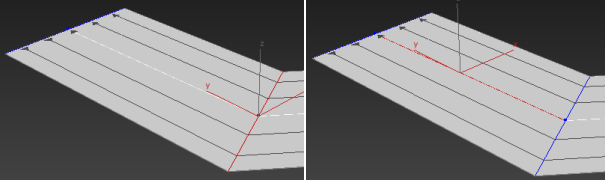

Esquerda: ponto de fluxo selecionado; direita: segmento de fluxo selecionado
Nota: É possível mover os pontos e os segmentos de fluxo somente no plano XY; tentar movê-los na vertical (isto é, no eixo Z) moverá todo o fluxo. Para adicionar seções inclinadas e declinadas a um segmento de fluxo, utilize Criar rampa (veja a seguir).Para ver uma demonstração a edição dos pontos e segmentos de fluxo de forma interativa, reproduza o seguinte vídeo:
Você também pode excluir segmentos de fluxo no modo Editar fluxo. Selecione um ou mais segmentos ou pontos de fluxo e pressione Delete.
Adicionar ao fluxo - Estende o fluxo selecionado em qualquer extremidade ou subdivide os segmentos no fluxo. Disponível somente quando a opção Editar fluxo está ativa.
Para estender um fluxo, posicione o cursor do mouse sobre um ponto de fluxo em uma das extremidades do fluxo até que um pequeno contorno verde e quadrado apareça ao redor do ponto de fluxo. Clique para criar um novo segmento de fluxo que é anexado àquele no qual você clicou, mova o mouse para definir a extremidade do novo segmento e clique novamente. Para adicionar vários segmentos, continue a mover e clicar com o mouse.
Nota: Ao estender um fluxo, é possível conectar o novo segmento de fluxo a um fluxo existente. Posicione o cursor do mouse sobre o ponto de fluxo na extremidade de outro fluxo e um pequeno contorno verde e quadrado aparecerá em torno do ponto de fluxo. Clique para conectá-los e sair de Adicionar ao fluxo. Para ver uma demonstração em vídeo deste recurso, consulte a descrição de Criar fluxo acima.Para subdividir um segmento, posicione o cursor sobre o segmento, próximo à linha de centro. Uma linha verde no segmento mostra onde a divisão ocorrerá. Mova o mouse se necessário e clique para realizar a subdivisão.

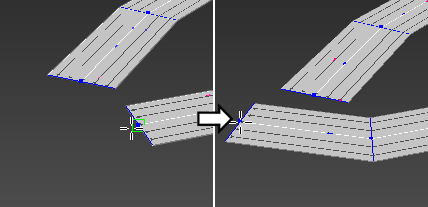

Estendendo um fluxo com Adicionar ao fluxo

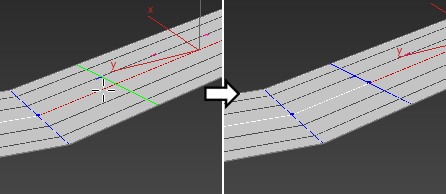

Subdividindo um segmento de fluxo com Adicionar ao fluxo
Criar rampa - Permite criar seções inclinadas e declinadas em um segmento de fluxo. Disponível somente quando a opção Editar fluxo está ativa e um ou mais segmentos de fluxo estão selecionados.
Para criar uma rampa, selecione um ou mais segmentos de fluxo e clique em Criar rampa. Isso adiciona duas novas bordas ao segmento, subdividindo-o em três subsegmentos. O subsegmento central é a rampa, conforme indicado pelas setas em cada extremidade, enquanto que os dois subsegmentos adjacentes são os patamares.
Em seguida, selecione uma ou mais das bordas do subsegmento e mova-as ligeiramente para cima ou para baixo. Se você se movê-las demais, as trilhas de pedestres desaparecerão e o fluxo se tornará inválido.
Nota: É possível alterar o comprimento da rampa movendo as bordas em qualquer extremidade da rampa ao longo do comprimento do segmento.Para visualizar um exemplo de criação de uma rampa, reproduza este vídeo:
Nota: A opção Criar rampa pode ser aplicada somente uma vez a cada segmento de fluxo original.
