O modificador de Segmentação permite usar um plano de corte para seccionar uma malha, criando novos vértices, bordas e faces com base na localização da meta alça do plano de segmentação. Os vértices podem efetuar o ajuste fino (subdividir) ou dividir a malha, e também é possível remover a malha a partir de um lado do plano.
O modificador de Segmentação secciona grupos, objetos selecionados ou seleções de faces de subobjetos. Funciona de forma similar à função Malha Editável Borda
Segmentar, mas não exige que o objeto seja uma malha editável ou polígono.

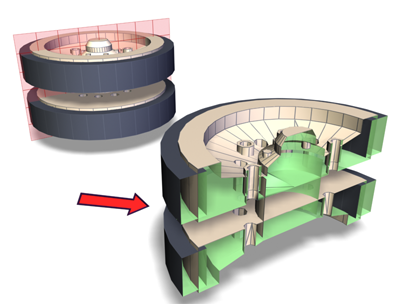

O segmentador corta através da montagem.
É possível animar o plano de corte, alterando sua posição e rotação ao longo do tempo. Também é possível fazer com que objetos gradualmente apareçam e desapareçam de objetos ao animar a meta-alça do Plano de Segmentação em conjunto com as opções Remover Superior e Remover Inferior.
Superior: objeto original
Meio: objeto sem parte superior
Inferior: objeto sem parte inferior
Para criar várias secções em um objeto, aplique vários modificadores de Segmentação. Caso a geometria não precise permanecer paramétrica, é possível recolher em formato de malha editável ou polígono editável e utilizar a respectiva ferramenta Segmentar (consulte Cortar e Segmentar (Malha Editável) e Cortar e Segmentar grupo (Polimalha). Esta ferramenta é mais fácil de usar para efetuar múltiplas secções em um objeto, mas o objeto não pode manter seus parâmetros de criação.
Exemplo: segmentar verticalmente através de um objeto:
A meta-alça de Plano de Segmentação é exibida na base do bule.
A parte posterior do bule será segmentada.
A metade frontal do bule será segmentada.
Exemplo: para animar a aparência do bule usando o modificador de Segmentação:
A meta-alça de Plano de Segmentação é exibida na base do bule.
O bule em estrutura de arame magicamente se torna totalmente sombreado.
Neste nível de subobjeto, você pode transformar e animar a meta-alça como qualquer outro objeto para determinar onde ocorre a segmentação. Dimensionar a meta-alça não surte efeito porque suas extensões são efetivamente infinitas. Caso deseje limitar a extensão da segmentação, utilize-a sobre um conjunto de faces de seleção de subobjeto ao invés de em todo o objeto.
Para obter mais informações sobre a pilha, consulte pilha.
Define como o plano de segmentação afetará a geometria à qual foi aplicada.
Selecione um destes botões para especificar como a segmentação afeta quadrados e outros polígonos.
Operar sobre Face x Operar sobre Polígono
