Fornece opções quando o arquivo do gráfico de vetor é um arquivo padrão de escotilha AutoCAD (PAT).
-
Editor de materiais > Navegador de Materiais/Mapas > Mapas > Padrão > Mapa vetorial > Implementação de Parâmetros > Clique em Arquivo vetorial e selecione um arquivo PAT como a imagem do gráfico vetorial. > Implementação de Parâmetros padrão

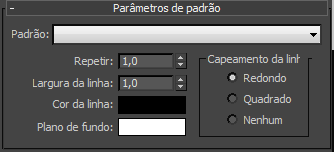

Interface
- Lista suspensa de padrões
- Se o arquivo PAT englobar mais do que um padrão, esta lista suspensa permite a você escolher aquele que pretende usar em sua cena.
- Repetir
- Especifica o número de vezes a repetir o padrão. Dica: Para repetir um padrão PAT, use o valor Repetir. Não use os valores da Exibição lado a lado na Implementação de Coordenadas. Os valores de Exibição lado a lado diferentes de 1,0 provocarão o surgimento de costuras em sua textura e valores de Exibição lado a lado inferiores a 1,0 aumentam o uso da memória e o tempo de renderização. Os valores de Exibição lado a lado inferiores a 0,1 fazem com que a textura apareça completamente preta. O valor Repetição não tem esses problemas.
É possível animar esta configuração.
- Largura da linha
- Define a largura das linhas no padrão, em termos de múltiplos da largura padrão de 1,0.
É possível animar esta configuração.
- Cor da linha
- Clique para abrir o Seletor de cores e selecione uma cor para as linhas no padrão.
É possível animar esta configuração.
- Plano de fundo
- Clique para abrir o Seletor de cores e selecione uma cor para o plano de fundo do padrão.
É possível animar esta configuração.
Grupo de Tampa de linha
Define a forma de exibição das extremidades das linhas livres no padrão.
- Redondas (a predefinição). As extremidades das linhas são arredondadas.
- Quadradas As extremidades das linhas são quadradas.
- Nenhum Na maioria dos casos, esta opção tem o mesmo resultado da opção Quadradas.
