A maioria dos controles da câmera é comum para ambos os tipos de câmeras antigas. Livre ou alvo.
-

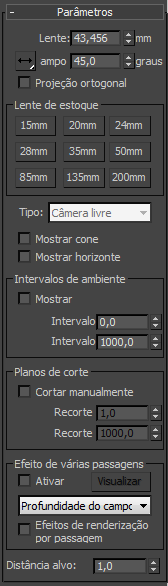

Painel Criar > Câmeras > Botão Alvo ou botão Livre > Implementação Parâmetros
- Lentes
- Define o comprimento focal da câmera em milímetros. Use o controle giratório Lente para atribuir um valor ao comprimento focal diferente dos valores de "estoque" predefinidos nos botões na caixa do grupo Lentes de estoque.
Alterar o valor da Largura da Aberta na caixa de diálogo Configuração do agente de renderização também alerta o valor no campo do controle giratório Lente. Isso não altera a vista através da câmera, mas altera a relação entre o valor Lente e o valor Campo de visão, assim como a proporção do cone da câmera.
- Submenu Direção do campo de visão
- Permite escolher como aplicar o valor do campo de visão (FOV):
-
Horizontal(padrão). Aplica o FOV na horizontal. Essa é a forma padrão de definir e medir o FOV. -
Vertical Aplica o FOV na vertical. -
Diagonal Aplica o FOV na diagonal, de um canto da viewport para o outro.
-
- FOV
- Determina a largura da área vista pela câmera (campo de visão). Quando a Direção do FOV é horizontal (padrão), o parâmetro FOV define diretamente o arco do horizonte da câmera, medido em graus. Também é possível definir a Direção de FOV para medir o FOV na vertical ou diagonal.
Você também pode ajustar o campo de visão interativamente em uma viewport da câmera utilizando o botão FOV.
- Projeção ortográfica
- Quando ativado, a vista da câmera se assemelha à vista do Usuário. Quando desativado, a vista da câmera é a vista com perspectiva padrão. Enquanto uma Projeção Ortográfica está ativada, os botões de navegação da viewport atuam como normalmente, exceto no caso da Perspectiva. A função Perspectiva continua movendo a câmera e altera o FOV, mas a Projeção Ortográfica cancela os dois, de modo que você não vê nenhuma alteração até desativar a Projeção ortográfica.
Grupo Lentes de estoque
- 15 mm, 20 mm, 24 mm, 28 mm, 35 mm, 50 mm, 85 mm, 135 mm, 200 mm
- Esses valores predefinidos definem o comprimento focal da câmera em milímetros.
- Tipo
- Altera o tipo de câmera de uma câmera Alvo para uma câmera Livre e vice-versa. Nota: Ao alternar entre uma câmera alvo e uma câmera livre, qualquer animação aplicada ao alvo da câmera é perdida, uma vez que o objeto alvo desaparece.
- Mostrar cone
- Exibe o cone (que, na verdade, é uma pirâmide) definido pelo campo de visão da câmera. O cone surge nas outras viewports, mas não surge na viewport de uma câmera.
- Exibir Horizonte
- Exibe a linha do horizonte. Surge uma linha cinza escuro no nível do horizonte na viewport da câmera.
Grupo Faixas de efeitos atmosféricos
- Curto alcance e Longo alcance
- Determine os limites de curto e longo alcance para os efeitos atmosféricos definidos no painel Ambiente. Os objetos entre os dois limites desaparecem entre os valores Longo % e Curto %.
- Mostrar
- Quando ativado, exibe retângulos no cone da câmera para exibir as configurações de Curto e Longo alcance.

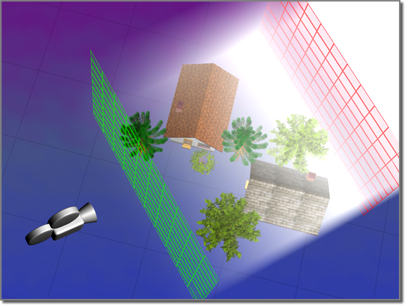

Cima: imagem conceitual de Curto e Longo alcance.

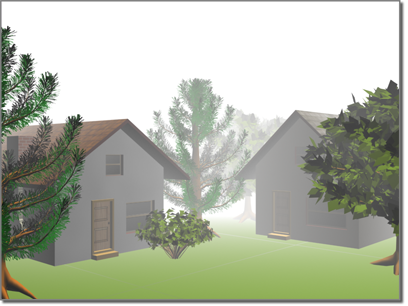

Baixo: resultado após a renderização.
Grupo Planos de corte
Define opções para definir os planos de corte. Nas viewports, os planos de corte são exibidos como retângulos vermelhos (com diagonais) no cone da câmera.
- Cortar manualmente
- Ative para definir planos de corte.
Quando Cortar manualmente está desativado, a geometria mais próxima à câmera do que 3 unidades não é exibida. Para sobrepô-la, use Cortar manualmente.
- Curto alcance e Longo alcance.
- Define os planos a curto e longo alcance. Os objetos mais próximos do que o plano de corte a curto alcance ou mais afastados do que o plano de corte são invisíveis para a câmera. O limite do valor de Corte afastado é 10 à potência de 32.
Com o corte manual ativado, o plano de recorte próximo pode estar a uma distância da câmera de 0,1.
Aviso: Valores de Corte afastado extremamente grandes podem produzir erros de ponto flutuante, o que pode causar problemas no buffer-Z na viewport, como objetos exibidos em frente de outros objetos quando não deveriam.

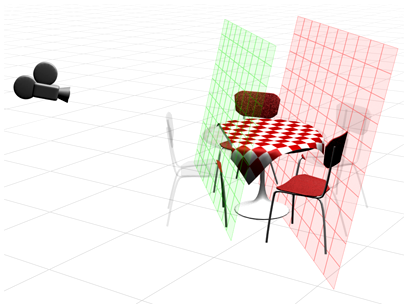

Imagem conceitual dos planos de corte Próximos e Afastados.
Grupo de Efeitos multipasse
Estes controles permitem atribuir um efeito de profundidade de campo ou desfoque de movimento à câmera. Quando gerados por uma câmera, estes efeitos geram desfoque ao renderizar a cena em várias passagens, com deslocamentos. Eles aumentam o tempo de renderização.
- Ativar
- Quando ativado, a visualização ou renderização usa o efeito. Quando desativado, o efeito não é renderizado.
- Visualização
- Clique para visualizar o efeito em uma viewport da câmera ativa. Este botão não tem efeito se a viewport ativa não for uma vista de câmera.
- [lista suspensa de efeitos]
- Permite escolher o efeito de multipasse a gerar, Profundidade de campo ou Desfoque de movimento. Estes efeitos são mutuamente exclusivos. Padrão = Profundidade de campo.
Esta lista também permite que você escolha o Parâmetro de Profundidade de campo (mental ray/iray), que permite que você use o efeito de profundidade de campo do agente de renderização mental ray, iray ou Quicksilver.
Enquanto viewports Nitrous estão ativas, as viewports da câmera também exibem a profundidade de campo quando a opção Ativar está ativada.
Nota: A implementação do efeito selecionado é exibida, por padrão, após a implementação Parâmetros. - Efeitos de renderização por passagem
- Quando ativado, aplica efeitos de renderização, se houver, a cada passagem do efeito de multipasse (profundidade de campo ou desfoque de movimento). Quando desativado, aplica efeitos de renderização somente após as passagens que geram o efeito de multipasse. Padrão=desativado.
Desativar os Efeitos de renderização por passagem pode melhorar o tempo de renderização para efeitos de multipasse.
Configuração de Distância alvo
- Distância alvo
- Com uma câmera Livre, define um ponto a usar como um alvo invisível para que seja possível girar a câmera em torno desse ponto. Com uma câmera de Alvo, indica a distância entre a câmera e o alvo.
