Visualizando um campo de velocidade como setas

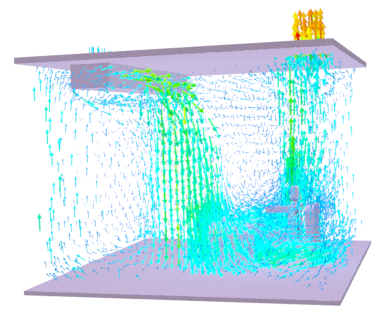

É possível visualizar o campo de velocidade de uma simulação de CFD como setas cujo comprimento e cor são determinados pela velocidade na posição correspondente.

1. Importe um arquivo do Simulation CFD, conforme descrito aqui.
2. Selecione Criar > Objetos AEC > Visualização de CFD > Criar campo de velocidade de CFD do MCG.
3. Selecione o objeto CFDImportData na cena quando for solicitado que você o faça na barra de status.

   Um objeto CFDVelocityField é criado, contendo a geometria das setas.

4. No painel Modificar, ajuste as configurações Aparência do objeto CFDVelocityField conforme desejado:
   • A opção % escala da seta dimensiona o comprimento da seta base até o Comprimento máximo.
   • A opção Comprimento normalizado define todas as setas como o Comprimento mínimo antes que % escala da seta seja aplicado.
   • O Comprimento mínimo define o comprimento mínimo das setas mais lentas antes de escala.
   • O Comprimento máximo define o comprimento máximo das de setas mais rápida após a escala.
   • % quantidade de vermelho controla o gradiente de cor de azul (mais lento) e ciano, verde, amarelo, laranja e vermelho (mais rápido). Os valores acima de 100 deslocam as setas mais lentas para o vermelho, enquanto valores abaixo de 100 deslocam as setas mais rápidas para o azul.

Nota: Para visualizar outro conjunto de dados de CFD, clique no botão na caixa de grupo Dados de CFD e selecione outro objeto CFDImportData.
