Como usar o Gerenciador de camadas

Criar uma camada no Inventor Factory

Faça o seguinte para criar uma camada em um layout do Inventor Factory.

1. Clique guia Fábrica painel Layout Gerenciador de camadas . A caixa de diálogo Gerenciador de camadas é aberta.
2. Clique no botão Nova camada ou clique na sequência de caracteres Clique aqui para adicionar para criar uma nova camada. Um nome de camada, como CAMADA1, será adicionado automaticamente à lista de camadas.
3. Insira um novo nome de camada digitando sobre o nome da camada realçada.

Definir a camada como atual

Antes de inserir um recurso, torne a camada na qual deseja que ele resida como a atual. Isto pode ser feito usando a lista suspensa Gerenciador de camadas no painel Layout.

1. Clique na seta para baixo à direita do nome da camada atual exibido no painel Layout.




2. A lista suspensa do Gerenciador de camadas é exibida contendo todas as camadas definidas no layout atual.
3. Selecione a camada que você deseja definir como atual.
4. A lista suspensa fecha e a camada selecionada aparece como o nome da camada atual.

Uma camada também pode ser definida como atual usando a caixa de diálogo Gerenciador de camadas.

1. Na faixa de opções, clique na guia Fábrica painel Layout Gerenciador de camadas .
2. Na lista de camadas, selecione a camada que você deseja definir como atual.
3. O nome da camada é realçado. Clique no botão Definir atual.
4. Clique em OK para fechar a caixa de diálogo Gerenciador de camadas.
Dica: Outra forma de definir uma camada como a atual é simplesmente clicar duas vezes no nome da camada na lista de camadas.

Atribuir uma cor a uma camada

Por padrão, as camadas novas são brancas. É possível atribuir uma cor exclusiva a uma nova camada usando o seguinte procedimento:

1. Clique na amostra de cor à direita do nome da nova camada ou clique na palavra "branco". A caixa de diálogo Cor é exibida.
2. Selecione uma das cores básicas ou crie uma cor personalizada na paleta de cores à direita da caixa de diálogo.
3. Clique em OK para fechar a caixa de diálogo Cor. A cor selecionada é atribuída à nova camada.

Utilize o mesmo procedimento para alterar a cor de uma camada existente.

Nota: Lembre-se de que as cores das camadas somente aparecem no AutoCAD Factory após o uso do comando Sincronizar AutoCAD. Recursos brancos são exibidos em preto em um plano de fundo claro do AutoCAD e em branco em um plano de fundo escuro.

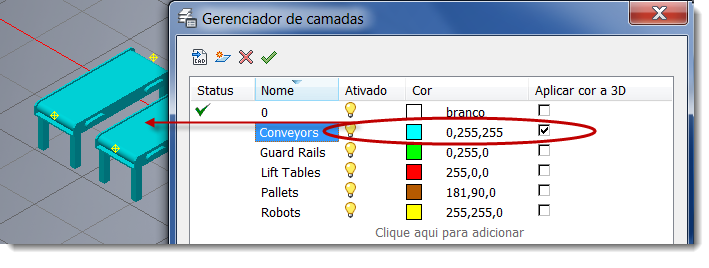

Aplicar cor de camada a recursos

Selecione Aplicar cor a 3D para aplicar a cor de camada correspondente aos recursos dentro dessa camada a fim de facilitar a identificação.

Deixar essa opção desmarcada mantém as cores originais do recurso, independentemente da cor da camada.

Excluir uma camada

1. Selecione o nome da camada que deseja excluir da lista de camadas. O nome da camada é realçado.
2. Clique no botão Excluir camada para excluir a camada.

Nota: A camada 0, ou quaisquer camadas que contenham recursos inseridos, não pode ser excluída.

Renomear uma camada

1. Na lista de camadas, clique no nome da camada que você deseja renomear. O nome da camada é realçado.
2. Clique no nome da camada uma segunda vez.
3. Insira um novo nome de camada digitando sobre o nome realçado.

Nota: A camada 0 não pode ser renomeada.

Controlar a visibilidade das camadas

Por padrão, a nova camada é visível. Para tornar uma camada invisível, faça o seguinte:

1. Na lista de camadas, selecione a camada que você deseja desativar. O nome da camada é realçado.
2. Clique no ícone Ativar camada. O ícone Desativar camada é ativado, indicando que a camada selecionada está invisível.
3. Clique no ícone Desativar camada para restaurar a visibilidade da camada selecionada.

Você também pode alternar rapidamente o status de Ativada/Desativada de uma camada clicando no ícone de lâmpada na lista suspensa Gerenciador de camadas.

Dica: Para selecionar várias camadas, mantenha pressionada a tecla Ctrl enquanto seleciona uma ou mais camadas em ordem não consecutiva. Para selecionar camadas em ordem consecutiva, mantenha pressionada a tecla Shift.

Importe camadas de um DWG existente para o Inventor Factory

Se as camadas que você precisa já estiverem definidas em um desenho 2D, elas poderão ser importadas para o layout do Inventor Factory.

1. Clique no botão Importar camadas para exibir a caixa de diálogo Importar camadas.
2. Navegue até o arquivo DWG que contém as camadas que você deseja importar e selecione-o.
3. Clique no botão Abrir para importar as camadas e feche a caixa de diálogo Importar camadas. As camadas importadas aparecem na lista de camadas do Gerenciador de camadas e estão prontas para uso.

Como posso alterar a camada de um recurso após ele ter sido inserido em um layout?

Há dois métodos diferentes para mover um recurso posicionado de uma camada para outra. O primeiro método é o seguinte:

1. Selecione um ou mais recursos do layout de piso de fábrica. Mantenha pressionada a tecla Ctrl ou Shift para seleção múltipla.
2. Clique na seta para baixo à direita do nome da camada atual exibido no painel Layout.



   A lista suspensa do Gerenciador de camadas é exibida contendo todas as camadas definidas no layout atual.
3. Selecione a camada para a qual você deseja mover os recursos. A lista suspensa é fechada e os recursos selecionados são movidos para a outra camada.

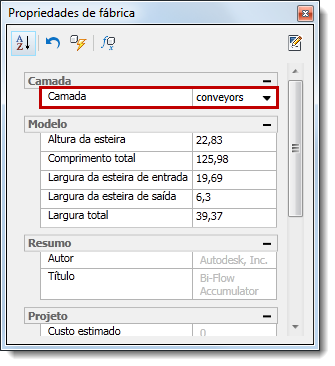

O segundo método envolve o uso do navegador Propriedades do Factory.

1. Selecione um ou mais recursos do layout de piso de fábrica. Mantenha pressionada a tecla Ctrl ou Shift para seleção múltipla. O nome da camada do recurso selecionado aparece na parte superior do navegador Propriedades do Factory. Se forem selecionados vários recursos em diferentes camadas, o nome da camada será exibido como *VARIA*.








2. Clique na seta para baixo à direita do nome da camada para exibir uma lista suspensa com os nomes de todas as camadas definidas no layout atual.
3. Selecione a camada para a qual deseja mover os recursos selecionados. A lista suspensa fecha e a camada selecionada substitui o nome de camada anterior.
4. Clique no botão Atualizar na barra de ferramentas Propriedades do Factory para mover o recurso para a camada diferente.
5. Pressione a tecla Esc ou clique em uma área vazia dentro da janela de desenho para desativar o realce da seleção.
