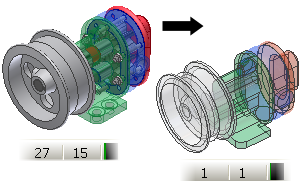

Use Contorno simplificado para criar a representação de uma peça simplificada de uma montagem para melhorar a capacidade e o rendimento em montagens e aplicativos de nível superior. O contorno simplificado usa a ferramenta do componente derivado em segundo plano para criar uma única peça a partir de uma montagem. O contorno simplificado pode usar as representações de vista de projeto ou nível de detalhe existentes para obter uma eficácia máxima. Só são calculados os componentes visíveis.
O que é uma peça de contorno simplificado?
Uma peça de contorno simplificado usa o mecanismo do componente derivado para criar um arquivo de peça simplificado a partir de uma montagem. O comando Contorno simplificado oferece as vantagens adicionais da remoção de furos e a eliminação de componentes com base em regras. Um composto de fechamento do limite simplificado (parâmetro padrão) cria o arquivo menor no disco e é calculado mais rapidamente que um sólido de contorno simplificado. Um composto de superfície usa menos memória e fornece um rendimento superior nas montagens consumidores.
Um composto de superfície do contorno simplificado conserva as aparências originais do componente e pode conservar outras operações visuais, tais como os gráficos de rosca. As peças de contorno simplificado armazenam as propriedades de massa da montagem original se forem calculadas antes de criar o contorno simplificado.
Uma peça de composto de superfície não participa nas operações de detecção de interferências e colisões. Evite usar as peças compostas nas vistas seccionadas.
Que vantagens oferecem as peças de contorno simplificado?
O contorno simplificado oferece as seguintes vantagens:
- É fácil de usar.
- É reduzido consideravelmente o tamanho do arquivo no caso das montagens grandes e das peças complexas.
- É reduzido o tempo que demora a montagem em abrir usando um nível de detalhe substituto de montagem de contorno simplificado.
- O rendimento é maior quando é visualizado ou ao trabalhar com montagens grandes e peças complexas.
- Protege a propriedade intelectual ao remover furos e componentes internos.
- Simplifica a representação do componente para o intercâmbio BIM.
Como é usada uma peça de contorno simplificado em um nível de detalhe?
Existem três fluxos de trabalho que se pode usar para criar uma peça de contorno simplificado e usá-la como substituta da montagem em um nível de detalhe:
- Crie uma peça de contorno simplificado com o comando Contorno simplificado. Selecione Novo substituto no menu de contexto após iniciar um nível de detalhe. Selecione o arquivo de peça de contorno simplificado no disco através da opção Selecionar arquivo de peça. Nota: Abra o arquivo de peça de contorno simplificado e selecione a peça substituta para poder usá-la como substituta da montagem.
- Utilize o menu de contexto Nível de detalhe
Novo substituto Contorno simplificado para criar uma peça de contorno simplificado e usar na montagem de origem como peça substituta ativa. - Utilize a guia Montagem painel Componente comando Contorno simplificado para criar uma peça de contorno simplificado e utilizá-la na montagem de origem como peça substituta ativa.
Pode ser editada uma peça de contorno simplificado?
Uma peça de contorno simplificado é um arquivo de peça derivada. Para editá-la, abra o arquivo, clique com o botão direito do mouse na montagem no navegador da peça derivada e selecione Editar montagem derivada. Um método prático consiste em alterar a peça de contorno simplificado após criá-la até que contenha os detalhes necessários.
