Извлечение тел из коридоров

1. Откройте чертеж, содержащий коридор или ссылку на него.
2. Выберите коридор на чертеже.
3. Выберите на панели «Инструменты коридора» вкладки «Коридор» пункт «Извлечь тела из коридоров» найти.

   Появится следующий запрос:

   Выберите области коридора для экспорта в виде тел или [Диапазон пикетов в пределах полигона, Все области]:
4. Выполните одно из следующих действий:

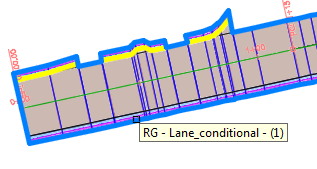

   • Выберите области коридора. При наведении курсора на коридор области выделяются, при этом во всплывающей подсказке отображается имя области.



     Прим.: Если в данный момент активен другой параметр командной строки, введите R («по Областям»), чтобы активировать этот параметр.
     После завершения выбора нажмите клавишу ENTER.

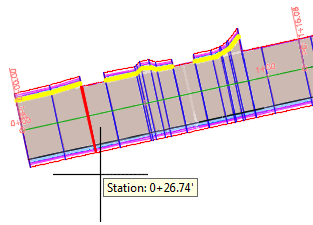

   • Введите S, чтобы задать диапазон пикетов, выберите область, на основе которой требуется задать диапазон пикетов, а затем укажите диапазон пикетов путем выбора на чертеже или путем ввода значений в командной строке.



   • Введите P, чтобы выбрать объект в пределах имеющегося замкнутого полигона.



     После завершения выбора нажмите клавишу ENTER.
   • Введите A, чтобы выбрать все области коридора.

   Откроется мастер извлечения характерных линий коридора.

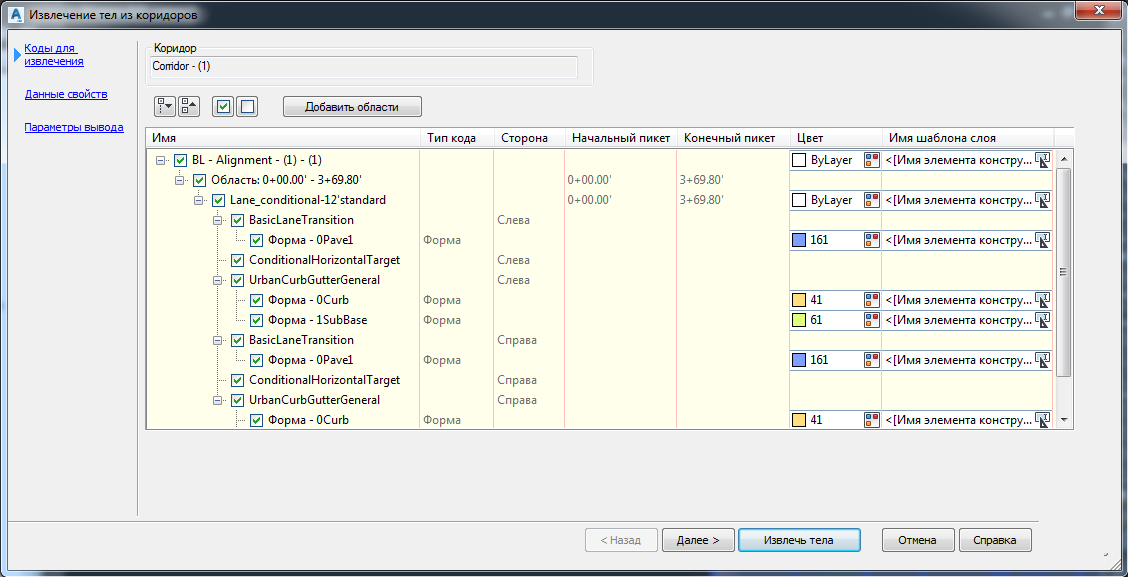

5. Используя мастер создания тел из коридора, на вкладке Коды для извлечения определите следующие параметры:
   • Задайте параметры цвета для конструкций, форм или звеньев. Щелкните значок для открытия диалогового окна «Выбор цвета» для выбранной конструкции, формы или звена. Назначьте цвет из палитры формам и звеньям, которые требуется извлечь.
     Совет: После настройки цвета для одной формы или звена откройте контекстное меню и выберите «Применить настройки ко всем одноуровневым узлам». Это позволяет быстро синхронизировать несколько параметров формы и звеньев.
   • Определите структуру именования слоев для конструкций, форм и звеньев. Нажмите, чтобы открыть диалоговое окно «Шаблон имени». В списке «Поля свойств» определите структуру именования слоев, которую необходимо использовать, и нажмите кнопку «Вставить».
     Совет: Для выбора расширенной структуры именования, например <[Имя области построения]> <[Имя элемента конструкции]> <[Коды формы]>, последовательно выберите свойства из списка и нажмите кнопку «Вставить» после выбора каждого свойства.
6. На вкладке Данные свойств укажите определения наборов свойств, которые требуется связать с извлеченными телами. Щелкните каждое из определений набора свойств, а затем установите флажок «Видимые» для каждого свойства извлеченных тел, которое требуется просмотреть.
   Совет: Определения можно добавить в набор «Данные свойств коридора — Пользовательские», щелкнув правой кнопкой мыши на сетке и выбрав «Добавить».
   Прим.: С помощью флажка «Видимые» можно задать видимость свойства на вкладке «Дополнительные данные» палитры свойств AutoCAD или в других приложениях, например в Autodesk® Navisworks®.
7. На странице «Параметры вывода» определите следующие параметры:
   • Укажите тип объекта, который требуется извлечь, например «Корпуса», «Тела» или «Тела сдвига».
     Прим.: Звенья всегда экспортируются как корпуса, а не тела (независимо от типа объекта, который создается).
     Прим.: При извлечении корпусов AutoCAD из коридора формы и звенья используются для создания модели, соответствующей способу создания коридора. Поскольку корпуса AutoCAD визуально похожи на тела AutoCAD, имеются некоторые ограничения на извлечение корпусов. Так, функции вычисления массовых характеристик не работают с корпусами AutoCAD.
   • Выберите один из параметров вставки вывода.
   • Укажите, требуется ли сохранять динамическую связь тела с коридором.
8. Нажмите кнопку Извлечь тела.
