Обработка кармана с помощью метода адаптивной обработки

В начале этого учебного пособия описывается метод адаптивной обработки для очистки кармана эллиптической формы.

1. Выберите на ленте вкладку CAM панель "3D фрезерование" Адаптивная .

Вкладка "Инструмент"

1. На вкладке Инструмент щелкните кнопку и выберите инструмент № 12 — фреза с закругленным концом Ø8 R1 мм в библиотеке Библиотеки примеров > Учебное пособие.
2. Щелкните кнопку , чтобы закрыть диалоговое окно Библиотека инструментов.

Вкладка "Геометрия"

Далее следует задать ориентацию инструмента и начало координат на наклонной грани детали.

1. Щелкните вкладку Геометрия.

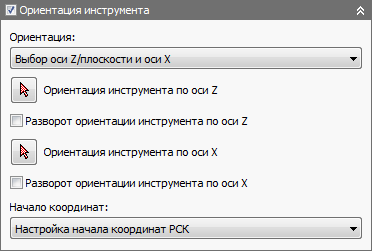

2. Установите флажок Ориентация инструмента, чтобы развернуть эту группу.




3. Выберите пункт Выбор оси Z/плоскости и оси X в раскрывающемся меню Ориентация.

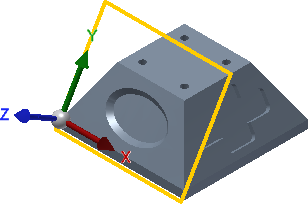

4. Убедитесь, что кнопка Ориентация инструмента по оси Z активна, и выберите наклонную грань, как показано на изображении ниже.





   Наклонная грань детали, определяющая новую ориентацию инструмента

5. Теперь необходимо задать направление оси X. Убедитесь, что кнопка Ориентация инструмента по оси X активна, и выберите горизонтальное ребро детали, как показано на изображении ниже.




6. Теперь ориентация XYZ инструмента отображается верно, но начало координат необходимо переопределить. Для этого выберите пункт Выбранная точка в раскрывающемся меню Начало координат.

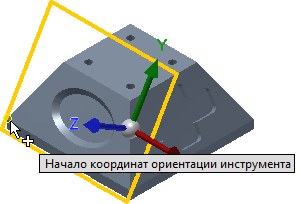

7. Убедитесь, что кнопка Начало координат ориентации активна, и выберите точку в левой нижней части детали, как показано на изображении ниже.





   Ориентация инструмента и начало координат заданы

Теперь, когда инструмент находится в правильной ориентации, можно выбрать геометрию.

8. Для обработки контура щелкните пункт Выбор в раскрывающемся меню Граница обработки в верхней части диалогового окна.

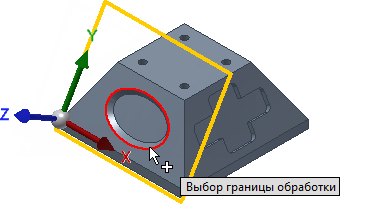

9. Убедитесь, что стрелка Выбор границы обработки активна, и щелкните в графическом окне внешнее эллиптическое ребро кармана, чтобы выбрать его.




10. Затем выберите пункт Центр инструмента на границе в раскрывающемся менюОграничение инструмента.

Запуск расчета

1. Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.





Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.

Далее см. раздел Очистка с помощью 3D кармана.
