Нажмите вкладку Результаты.
На этом этапе мы рассмотрим результаты скорости, используя секущую плоскость и векторы.
Секущие плоскости отображают результаты для разрезания модели. Используйте их, чтобы получить более полное представление о потоке. Используйте векторы для отображения направления и величины скорости потока.
Нажмите Плоскости на вкладке Результаты.
Чтобы создать плоскости, нажмите Добавить на контекстной панели Плоскости:
Для ориентации плоскости, щелкните левой кнопкой мыши на нем, и нажмите эту иконку из контекстной панели:
YДля тонирования тарельчатого клапана:
- Средний клик на стенке трубы, чтобы скрыть ее.
-
Нажмите Глобальный на вкладке Результаты.
- Щелкните правой кнопкой мыши на тарельчатом клапане и выберите Тонированный.
- Щелкните средней кнопкой вне модели, чтобы повторно отобразить все детали.
- Нажмите Плоскости на вкладке Результаты.
Чтобы переместить плоскость, перетащите триаду осей нормали к плоскости.

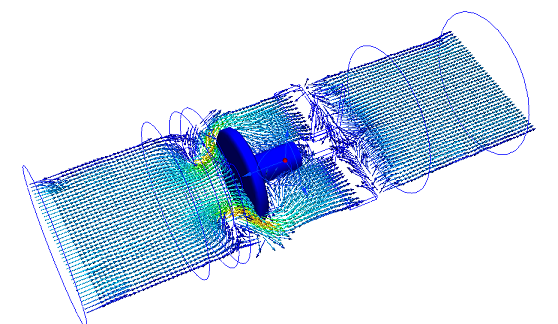

Чтобы отобразить векторы, выберите Вектор скорости из меню Вектор на контекстной панели Плоскости:
Чтобы настроить интервал вектора:
- Нажмите Редактировать на контекстной панели Плоскости.
- В диалогом окне Управление плоскостью, перетащите ползунок Интервал сетки, на Высокий. (Это находится в нижней части окна).
Чтобы отобразить векторы с различной длиной (масштабируется со скоростью):
- Нажмите вкладку Параметры вектора.
- В группе Длина, выберите Диапазон длины.
- Перетащите Минимум регулятор влево, и Максимум регулятор вправо.
Чтобы скрыть контуры, щелкните правой кнопкой мыши и выберите Контур.

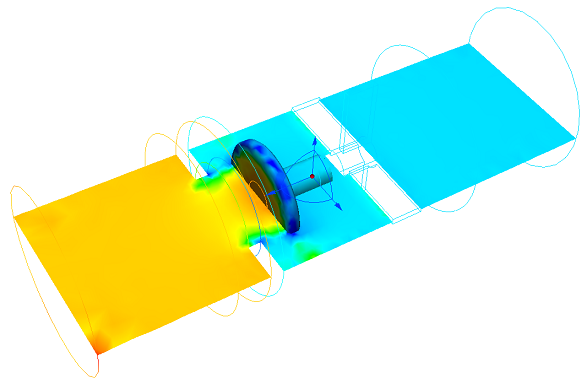

Щелкните правой кнопкой мыши на плоскости и выберите Результаты. Нажмите Статическое давление
Щелкните правой кнопкой мыши на плоскости и выберите Тонированный.
Чтобы скрыть векторы, щелкните плоскость правой кнопкой мыши и выберите Вектор плоскости. Выберите Нет
Выберите Статическое давление из меню Глобальный результат на контекстной панели Глобальный:
