На этом этапе мы назначим граничное условие двух подач для летнего сценария. В принципе, в течение летних месяцев, идея состоит в том, чтобы обеспечить комфорт посредством охлаждающего воздуха через выставочный зал.

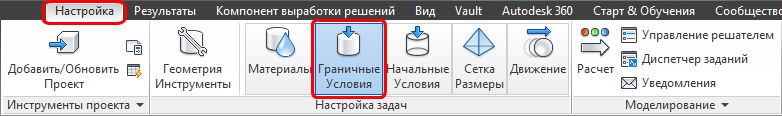

1. Нажмите Граничные условия на вкладке Параметры

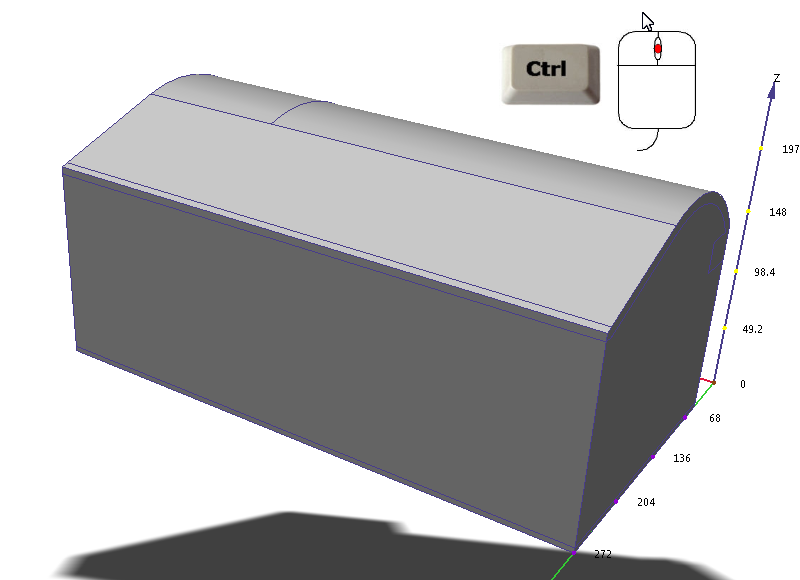

2. Убедитесь, что все элементы являются видимыми, удерживая нажатой клавишу CTRL, и нажмите среднюю кнопку в любом месте вне модели.
3. Поверните модель таким образом, чтобы приток и рециркуляция были видимыми.

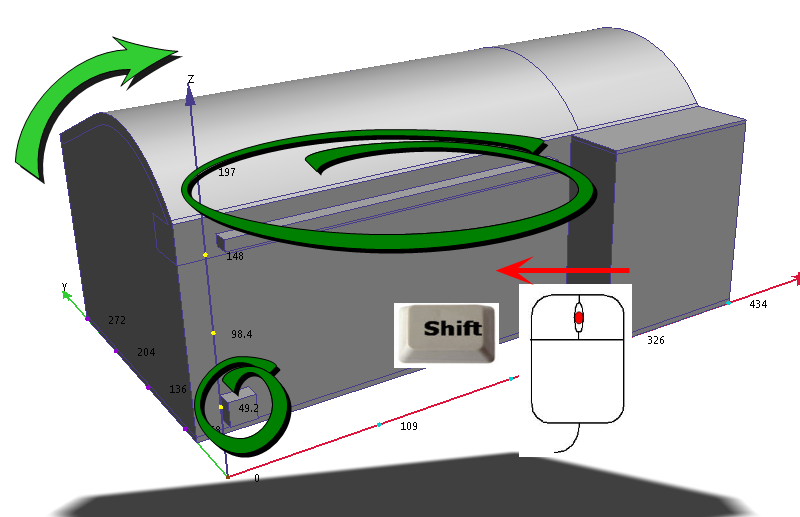

Удерживая нажатой клавишу Shift, нажмите среднюю кнопку мыши и перемещайте мышь. Приточные и рециркуляционные поверхности должны быть видимыми, как показано на рисунке:

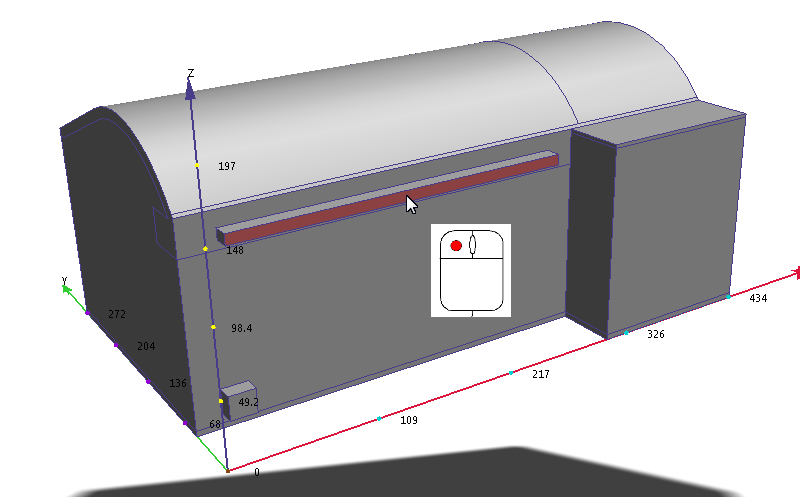

4. Щелкните левой кнопкой мыши на поверхности подачи.
5. Нажмите Редактировать на контекстной панели Граничные условия:

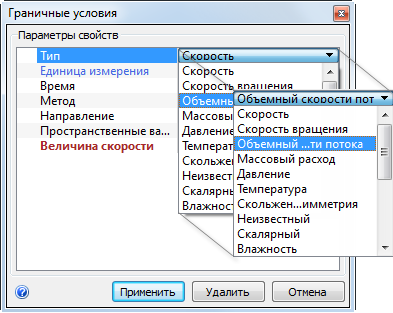

6. В поле Тип, выберите Объем расхода.

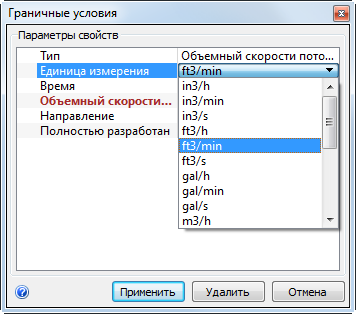

7. На вкладке Единицы, выберите фут3/мин

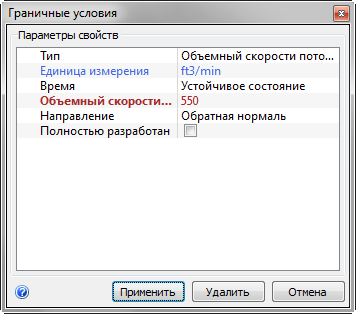

8. В поле Объем расхода, введите 550.
9. Нажмите Применить.

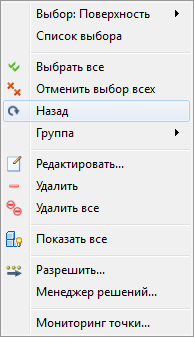

10. Щелкните правой кнопкой мыши в любом месте вне модели, а затем выберите Предыдущий.

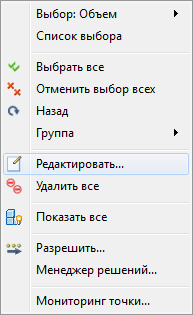

11. Нажмите правую кнопку мыши в любом месте рядом с моделью, и выберите Редактировать...

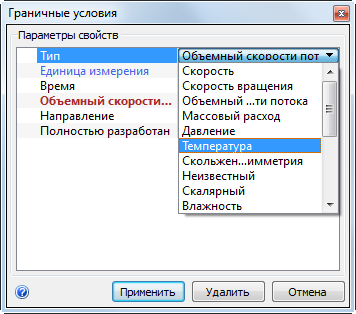

12. В поле Тип, выберите Температура.

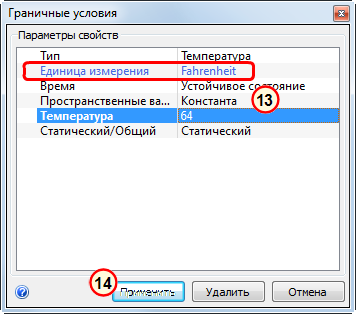

13. Проверьте Единицы Фаренгейта. В полеТемпература, введите 64.
14. Нажмите Применить.
Что это должно выглядеть как...

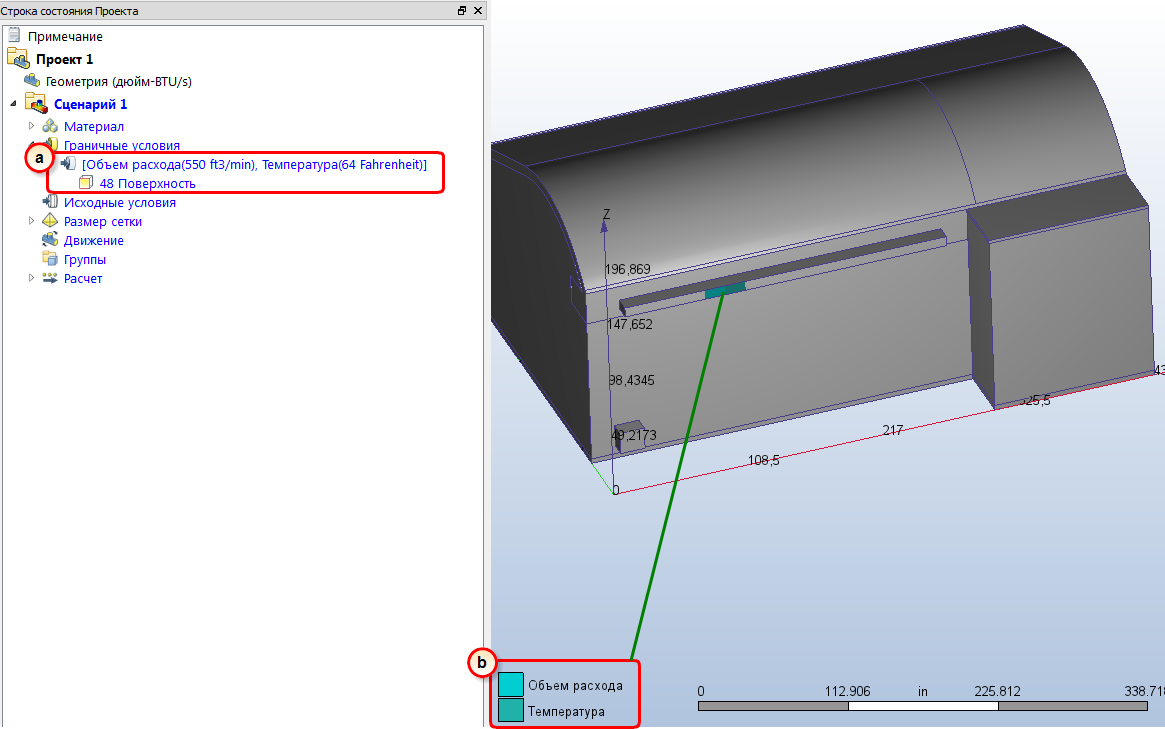

15. Чтобы убедиться в том, что два граничных условия надлежащим образом назначены на подачу, проверьте строку Исследования проекта и цветные полосы на поверхности подачи:
- a. В строке "Исследование проекта", подтвердите значения для обоих условий на поверхности подачи. (Возможно, потребуется перетащить правое ребро строки проекта, чтобы увидеть оба условия...)
- b. Две полосы на входной грани должны соответствовать видам граничных условиий в надписи.
