В предыдущем шаге, мы назначили условие стороны подачи. На этом этапе мы определили отдачу. Это на самом деле довольно просто, так как мы будем использовать условие избыточного давления, чтобы предоставить вытяжной воздух в обратных клапанах.

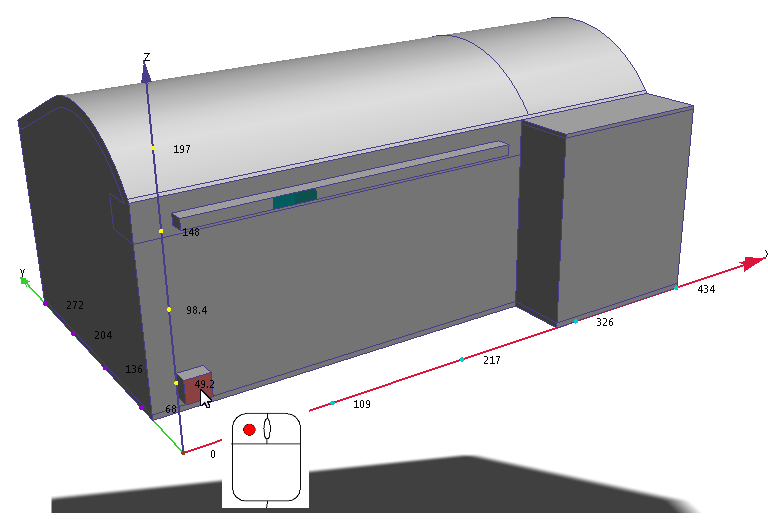

1. Щелкните левой кнопкой мыши на обратной поверхности.
2. Нажмите Редактировать на контекстной панели Граничные условия:

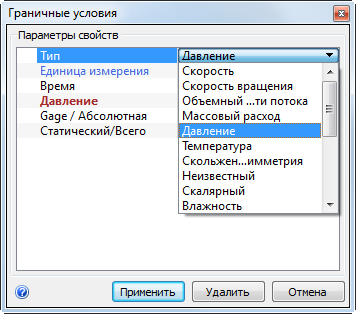

3. В поле Тип выберите Давление.

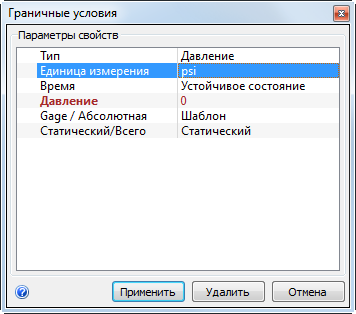

4. Оставьте в качестве единицы Пси и Давление значение = 0.
5. Нажмите Применить.
Прим.: Это определяет статическое избыточное давление от 0, что имитирует выход к обратным клапанам.
Что это должно выглядеть как...

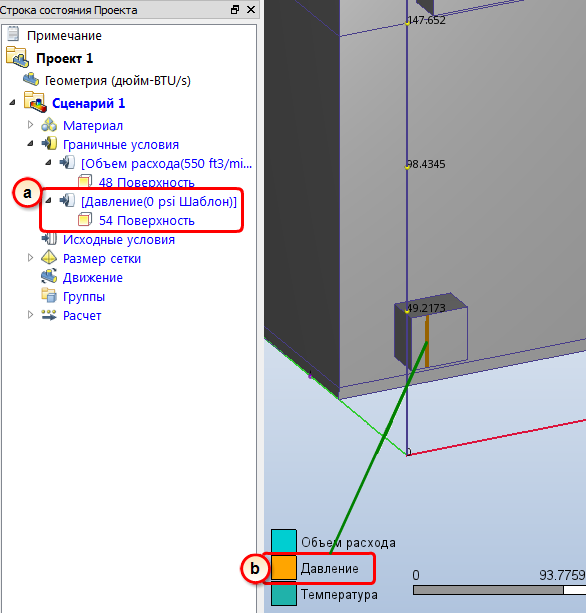

6. Чтобы убедиться, что граничное условие корректно применено к возврату, проверьте строку исследования проекта и цветную полосу на обратной поверхности:
- a. В строке Исследования проекта, условие Давление должно быть в списке с значением 0 пси.
- b. Там должна быть цветная полоса на обратной грани, которая соответствует надписи.
