На этом этапе мы будем использовать Сводку плоскостей и раздел Центра решений "Критическия значения" для оценки перепада давления. Этот инструмент представляет данные результатов очень быстро.
Щелкните правой кнопкой мыши на плоскости и выберите Тонированный.
Чтобы скрыть векторы, щелкните плоскость правой кнопкой мыши и выберите Вектор плоскости. Выберите Нет

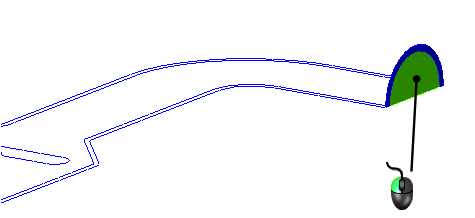

Щелкните левой кнопкой мыши на плоскости, а затем щелкните иконку "Выровнять поверхность". Выберите поверхность входного отверстия.

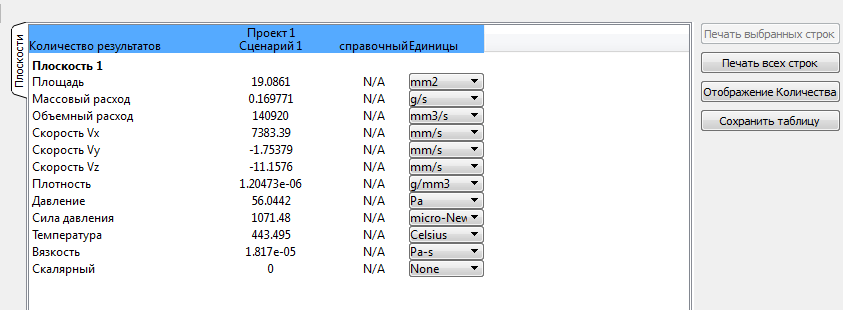

Чтобы создать сводку о плоскости, щелкните Создать отчет в контекстной панели Плоскости:
Чтобы начать сравнение результатов, откройте вкладку Центр решений.

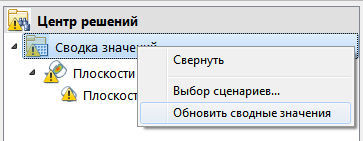

В Центре решений, щелкните правой кнопкой мыши на Сводные значенияи нажмите кнопку Обновить значения.
