В этом учебном пособии, мы рассчитаем стационарный поток и динамику измененения распределения температуры в автомобильном клапане EGR. Клапану подается постоянный поток, а температура на входе изменяется со временем.

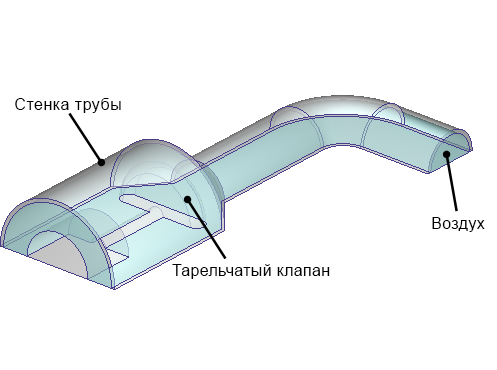

Анализ геометрии состоит из трех деталей: внешней стенки трубы, тарельчатого клапана и воздуха:
Это учебное пособие выполняется в два этапа:
- Решение для потока. Это дает нам распределение скорости, которая поможет нам выявить застойные области и другие неэффективные потоки. Это также дает нам падение давления через клапан.
- С решением замороженного потока, решение для переходной теплопередачи. Это позволяет нам выявить, есть ли чрезмерные температурные градиенты любого из компонентов, которые могут привести к высоким тепловым нагрузкам и неудаче.
Ключевые темы
- Трехмерная сборка
- Анимация нескольких временных шагов
- Сопряженная и принудительная конвекция теплопередачи
- Переходное граничное условие, решение и визуализация результатов
Цели
