Анимация результатов обеспечивает временную историю результатов. В этом случае, это очень полезный способ понимания того, как быстро клапан нагревается. Анимация позволяет нам понять, как распределение температуры изменяется со временем. Такую сортировку информации полезно использовать для оценки теплового напряжения, которые могут привести к сбою.
Нажмите Плоскости на вкладке Результаты.
Для ориентации плоскости, щелкните левой кнопкой мыши на нем, и нажмите эту иконку из контекстной панели:
Z
Переместите секущую плоскость близко к симметричной грани.
Чтобы отобразить результаты температуры плоскости, выберите Температура из меню Результат на контекстной панели Плоскости.

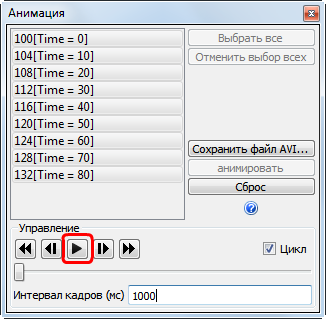

Чтобы открыть диалоговое окно "Анимация", щелкните правой кнопкой мыши вне модели; и выберите Анимация.
Нажмите кнопку Выбрать все.
Нажмите кнопку Анимация.
Нажмите кнопку Воспроизведение для анимации результатов.
Чтобы остановить анимацию, нажмите кнопку Пауза.
Чтобы очистить результаты активного списка, нажмите кнопку Сброс.
Подробнее об анимации результатов
Поздравляем! Вы выполнили задание. Щелкните здесь для возврата к главной странице учебных пособий
