Как мы уже говорили ранее, первоначальный CFD - это все о развитии продукта через несколько итераций проекта. Пока мы работали над процессом настройки летнего сценария. Вместо того, чтобы повторять усилия, чтобы создать зимний сценарий, мы просто создадим копию летнего сценария, и изменим только те параметры, которые отличаются.

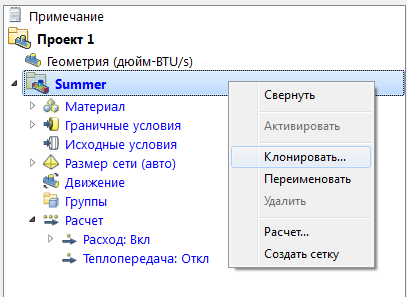

1. В строке проекта, щелкните правой кнопкой мыши на Лето, и нажмите Копировать...

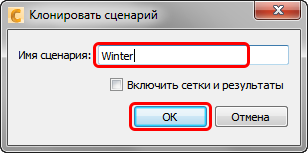

2. Введите имя Зима, и щелкните ОК.

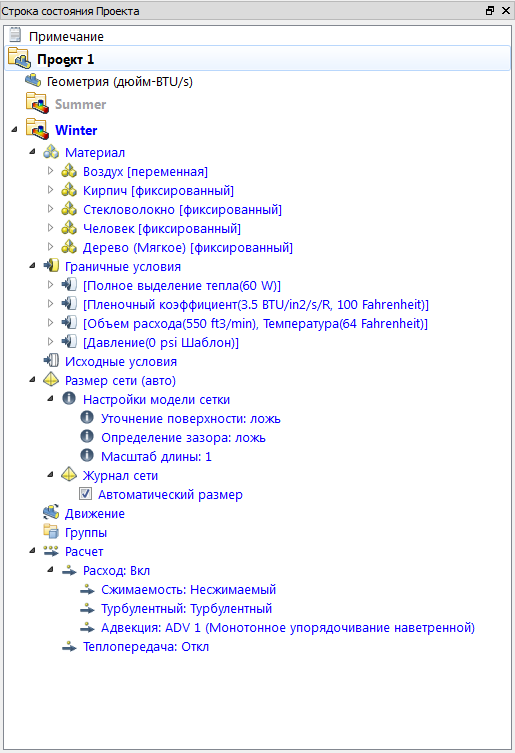

3. В строке Исследования проекта, вы должны увидеть зимний сценарий.
4. Измените внешнюю опорную температуру:

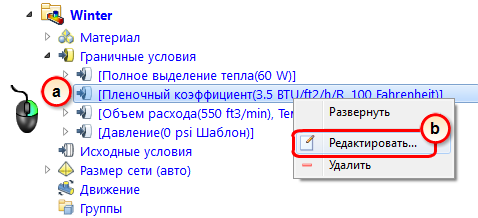

- a. Щелкните правой кнопкой мыши Коэффициент теплоотдачи 3.5 БТЕ / ft2/h/R, 100 Фаренгейта в строке проекта.
- b. Нажмите Редактировать...

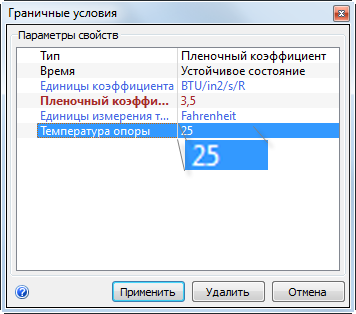

- c. Измените Опорную температуру на 25.
- d. Нажмите Применить.
5. Измените температуру подачи:

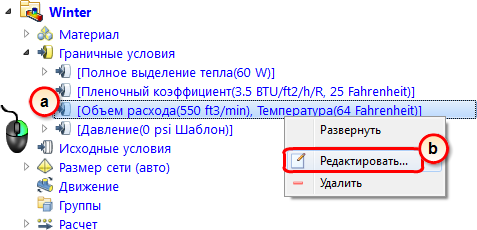

- a. Щелкните правой кнопкой мыши Объемный расхода (550 фут3/мин), температура (64 Фаренгейта ) в строке исследования проекта.
- b. Нажмите Редактировать...

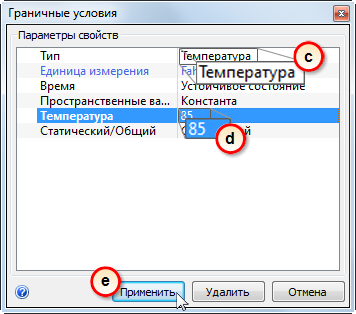

- c. Задайте Тип на Температура.
- d. Измените Температура на 85.
- e. Нажмите Применить.
Что это должно выглядеть как...

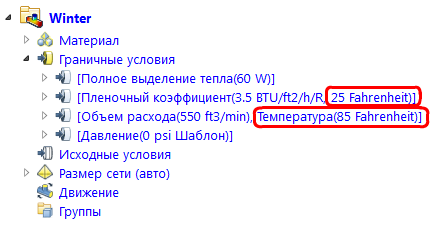

Строка "Исследование проекта" для зимнего сценария должна содержать два обновленных значения. Все остальные значения должны быть таким же, как в летнем сценарии:
