Результаты: Посмотреть температуру с результатами плоскости

В этот момент, оба сценария являются полными, и вы должен находиться в режиме "Результаты". Для проверки этого, убедитесь в том, что активна вкладка "Результаты". Выберите его, если он не является.

На этом этапе мы рассмотрим распределение температуры по поперечному сечению зала, который включает пассажира.

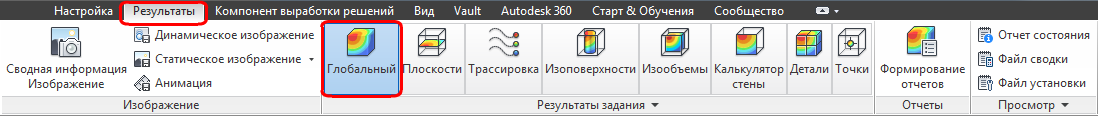

1. Измените отображаемый результат до температуры, выбрав Температура из меню Результат на контекстной панели "Глобальный":

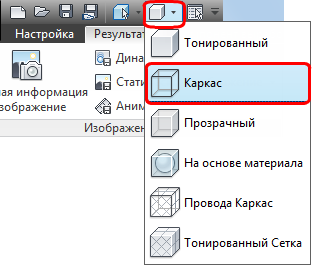

2. Показать модели как каркас.

3. Для большей наглядности, наложите тонирование пассажиру.

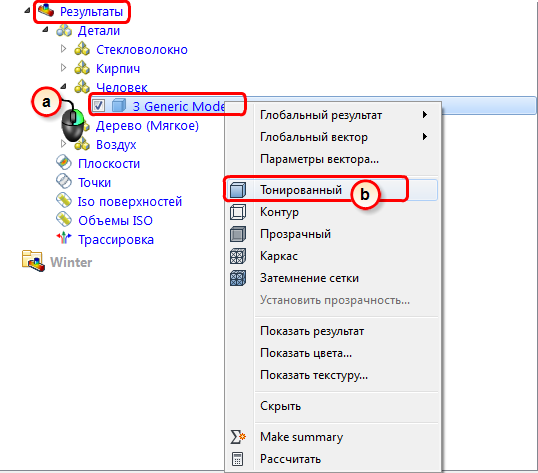

• a. В ветке Результаты проекта, щелкните правой кнопкой мыши на названии детали в ветке материала Человек.
• b. Нажмите Тонированный из меню.

Прим.: Не забудьте развернуть ветку "Материалы" в Результаты вместо одного непосредственно в летнем сценарии.

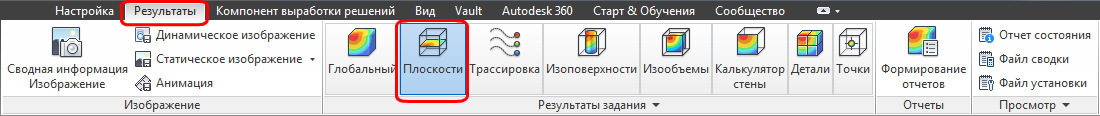

4. Нажмите Плоскости на вкладке Результаты:

5. Чтобы создать плоскость, нажмите Добавить на контекстной панели Плоскости:

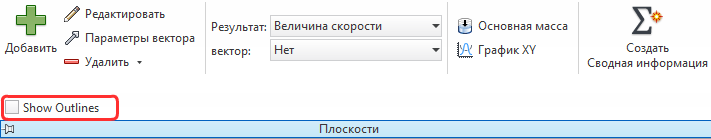

6. Если установле флажок Показать каркасы, снимите его. (Вам потребуется развернуть меню "Падение" на контекстном меню "Плоскости", чтобы просмотреть это).

Прим.: Это часто улучшает четкость плоскости и облегчает просмотр мелких деталей.

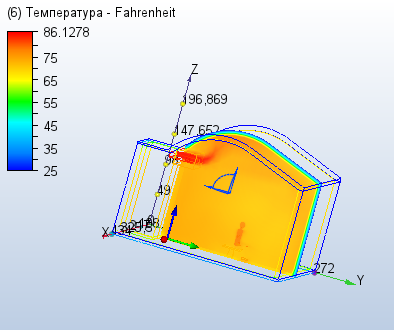

Прим.: Модель должна выглядеть как эта. Возможно, потребуется повернуть модель, чтобы увидеть тот же вид, как показано на рисунке ниже:

Прим.: Чтобы сравнить летний и зимний сценарий с этой точки зрения, можно сохранить его как "Сводное изображение ".

7. Для того чтобы сохранить сводное изображение, нажмите Сводное изображение, на вкладке "Результаты".

Прим.: Это изображение будет сохранено в проекте. Через несколько минут мы автоматически применим параметры, которые составляют это изображение в зимнем сценарии, а затем сравнить два температурных поля...
