Существуют две отдельные области жидкости в данной модели. Один создается автоматически при открытии модели в Autodesk® CFD, так как он является полностью замкрыт корпусом, входным вентилятором, и перегородкой.
Другой не полностью ограничен, поэтому мы должны использовать инструмент "Заполнить пустоту геометрии", чтобы создать внутренний объем жидкости. Это выполняется с помощью предварительного создания поверхности во время открытия, что вызываемый объем потока будет полностью закрыт. Затем мы завершим создание внутреннего объема.
Щелкните Инструменты геометрии на вкладке Настройка.
В диалоговом окне "Инструменты геометрия", выберите вкладку Заполнение пустоты.

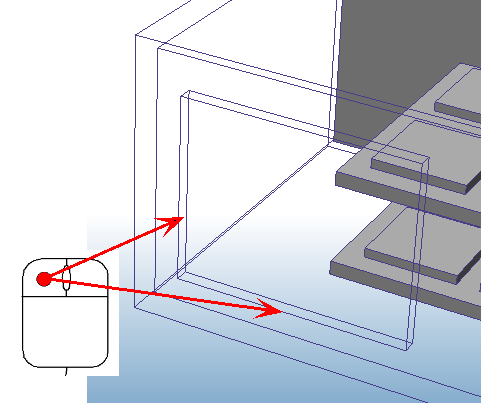

Выберите два ребра на выходном отверстии, что имеют общую вершину. Если модель тонированная, нажмите правую кнопку мыши на модели и выберите "Контур" для лучшей видимости.
Нажмите кнопку Создание поверхности
Нажмите кнопку Заполнить пустоту для завершения объема.
В результате объем, ограничивающийся перегородкой и выходной поверхностью.
Закройте диалогове окно "Инструменты геометрии".
