В следующих шагах мы создадим группы схожих компонентов для назначения граничных условий, размеров сетки и материалов.
Нажмите Материалы на вкладке Параметры:
Существует несколько способов создания групп и добавления деталей в группу. Мы будем использовать другой метод для каждой группы.
Щелкните правой кнопкой мыши на ветке "Группы" и выберите Создать новую группу:
Введите маленькие-чипы в качестве имени группы. Оставьте тип группы как "Геометрический".
Нажмите "ОК".

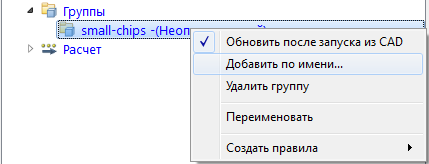

На строке проекта, щелкните правой кнопкой мыши на группе маленькие-чипы и выберите Добавить по имени.
В диалоговом окне "Добавить имя", установите флажок "Регулярное выражение". Введите "S-CHIP". (Это с учетом регистра).
Нажмите "ОК".

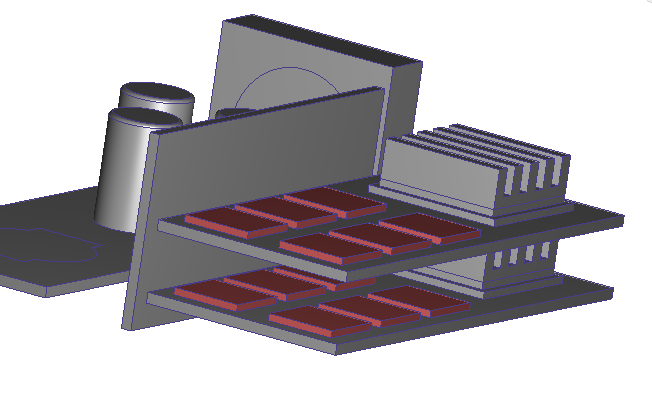

Если все детали модели названы "Деталь*", группа не будет заполнена. Чтобы добавить маленькие чипы в группу, выберите все двенадцать чипов:
Щелкните правой кнопкой мыши вне модели и выберите Группа > Создать группу. В диалоговом окне "Добавить в группу", выберите Добавить к существующей группе, и выберите маленькие-чипыи ОК. Чтобы завершить, щелкните правой кнопкой мыши вне модели и нажмите Отменить выбор.
