Навигация и Скрытие деталей

На этом этапе мы пойдем несколькими методами, которые вам необходимо выполнить в следующих шагах: навигация по модели и скрытие деталей для доступа к внутренним деталям.

Навигация по модели

Существует три основных способа навигации (перемещения) модели -- вращение, зумирование и панорамирование.

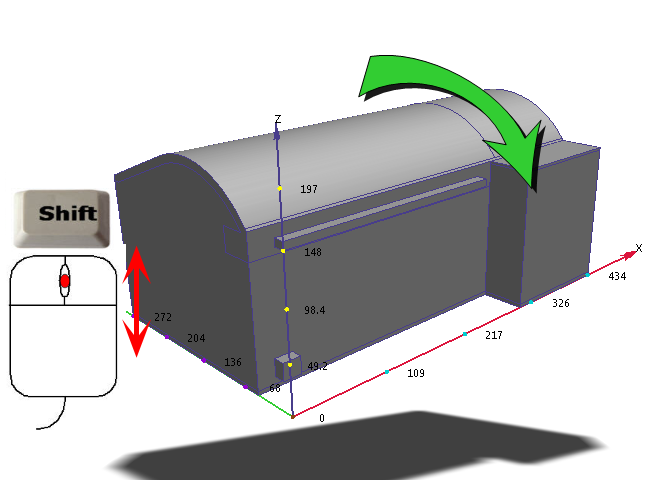

1. Чтобы повернуть модель, удерживая нажатой клавишу SHIFT(на клавиатуре) и среднюю кнопку мыши, переместите мышь.

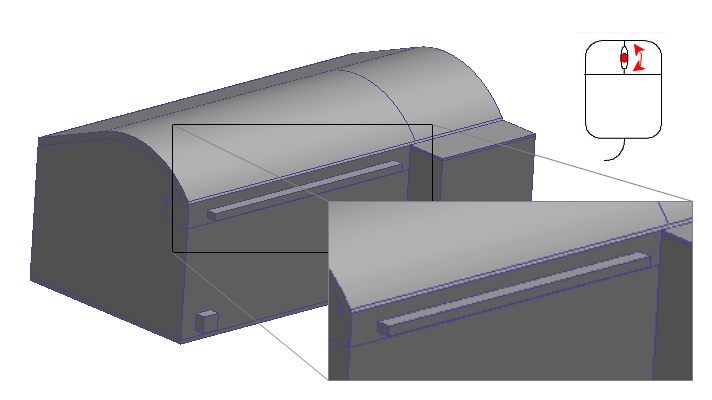

2. Для зумирования модели, прокрутите колесико мыши:

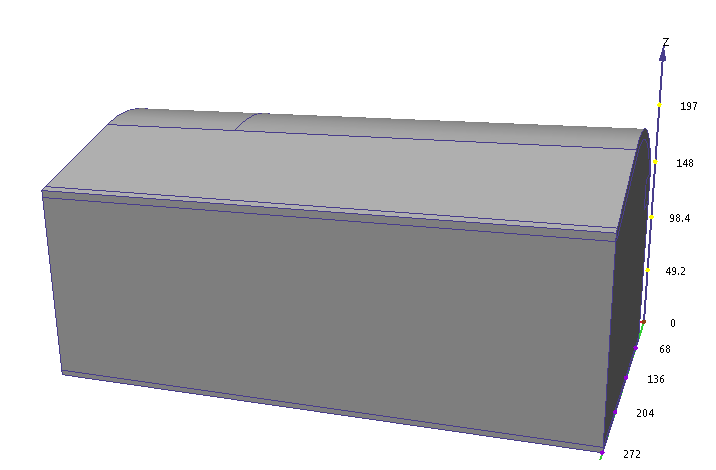

3. Для панорамирования (перемещения) модель, удерживайте среднюю кнопку мыши и перемещайте указатель мыши:

Прим.: Этот режим навигации по умолчанию для действий мыши в Autodesk ® CFD. Следует отметить, что есть также "Режим навигации Revit" с действиями мыши, которые очень похожи на те, что в Revit. Чтобы изменить режим, нажмите Меню приложения (в верхнем левом углу). Нажмите кнопку Настройки. Нажмите вкладку Навигация и выберите Autodesk Revit из меню Режим навигации. Необходимо закрыть и снова запустить Autodesk® CFD, чтобы изменения вступили в силу. Выберите режим навигации, но по умолчанию используется режим действий мыши, используемый в данном упражнении.

Прим.: Для многих этапов, нам необходимо скрыть внешнюю часть так, чтобы применить настройки к детали внутри зала.

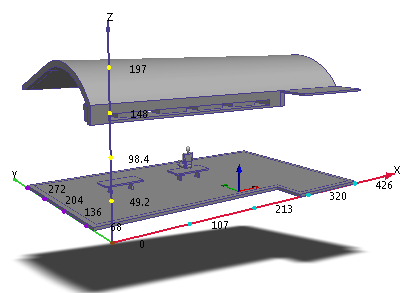

4. Чтобы просмотреть пассажира человека, скройте стенку и воздушные детали, расположив курсор над каждой, удерживая нажатой клавишу Ctrl и щелкнув средней кнопкой мыши.

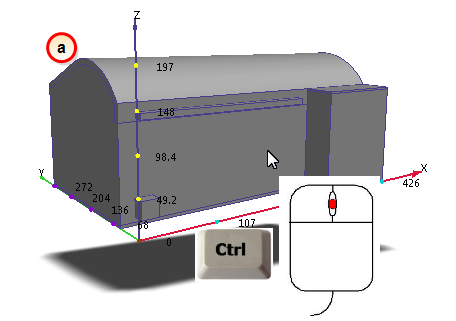

a. Скройте деталь стены.

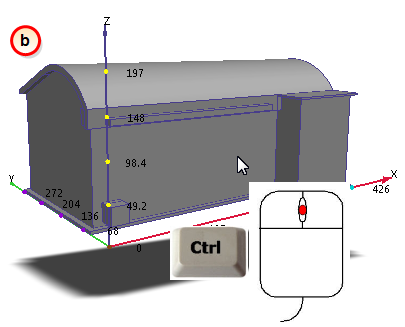

b. Скройте воздушную деталь.

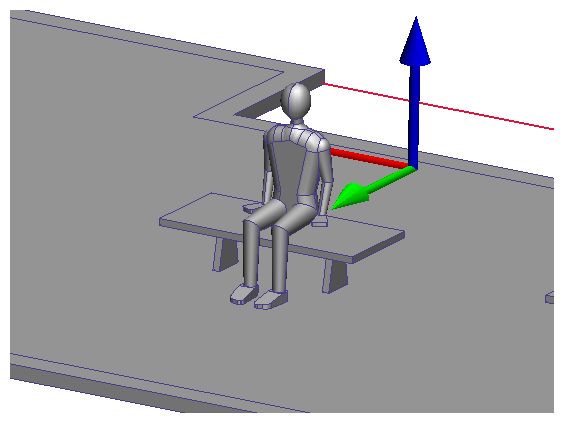

5. Поверните модель и увеличьте масштаб, чтобы получить хороший вид о нашем друге.

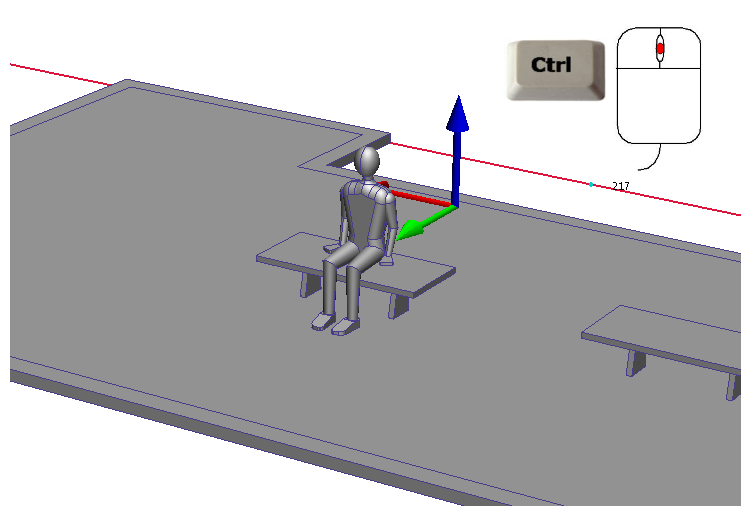

6. Чтобы вновь отобразить все детали, переместите курсор вне модели, удерживая нажатой клавишу CTRLи щелкните средней кнопкой мыши.

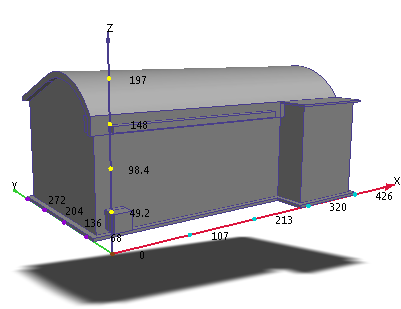

7. Чтобы просмотреть всю модель, уменьшите масштаб.

Прим.: Имеет смысл? В следующей серии шагов, нам нужно повернуть, панорамировать или зумировать модель, а также скрыть детали. Рекомендуется ознакомиться с этими методами, так как они действительно пригодятся.
