Параметры Автоматической сетки

На этом этапе мы будем настраивать автоматический размер сетки для нашей модели. (Это будет легко...)

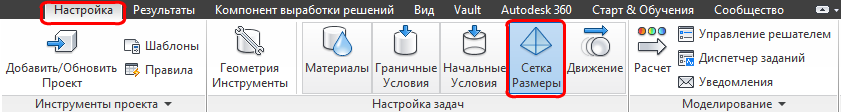

1. Переключитесь на задачу сетки, нажав кнопку "Размеры сетки" на вкладке "Настройка":

2. Выберите Авторазмер на контекстной панели Автонанесение размеров:

Что это должно выглядеть как...

Вы должны увидеть синие точки вдоль каждого ребра в модели. Они указывают, где появятся узлы. Вот так выглядит предварительный просмотр сетки перед запуском моделирования...

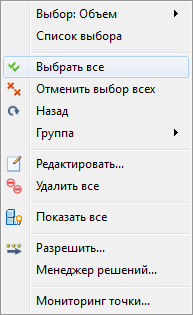

3. Щелкните правой кнопкой мыши вне модели и щелкните Выбрать все.

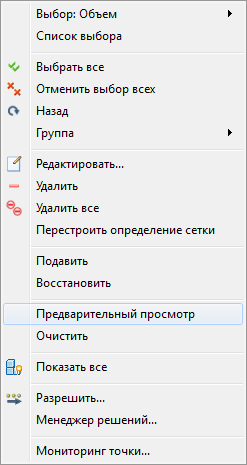

4. Щелкните еще раз правой кнопкой мыши вне модели, и нажмите Предварительный просмотр.

Прим.: Этот процесс не построит полную 3D сетку, но создаст вид сетки на поверхностях. Это займет около минуты...

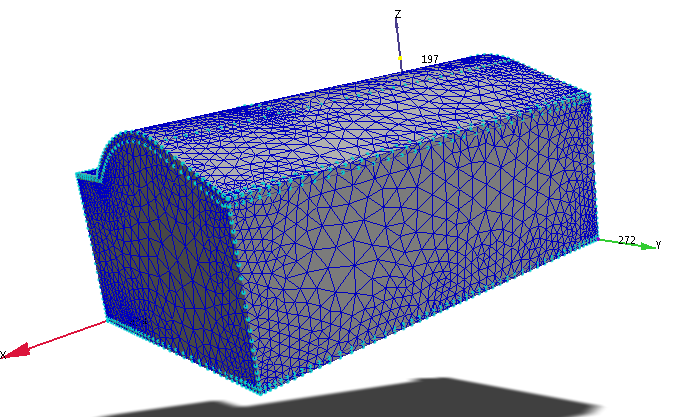

Отображается сетка на каждой поверхности модели:

Прим.: Обратите внимание, что Autodesk® CFD выполняет некоторое дополнительное сглаживание и усовершенствования фактической 3D сетки. Данный предварительный просмотр не совсем окончательной сетки, но он достаточно близко, чтобы получить представление о том, как это будет выглядеть.

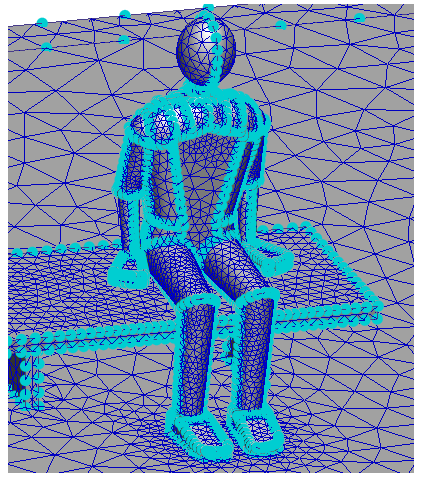

5. Поверните модель, скройте детали и увеличьте изображение, чтобы увидеть, как будет выглядеть сетка на пассажире.

По завершении щелкните правой кнопкой мыши вне модели и щелкните Выбрать все. Щелкните еще раз правой кнопкой мыши и щелкните Очистить. Это удалит предварительный просмотр из модели.

Прим.: Мы почти закончили с установкой. На следующих этапах мы определим, как должен работать анализ, создадим копию этого сценария (чтобы сделать зимний случай), и запустим его!
