Назначения материалов: Воздух

Чтобы использовать Autodesk® CFD для имитации HVAC вентиляции, необходимо определить оба структурных элементов и внутренний воздух, несмотря на то, что мы не создавали воздух в составе модели САПР или BIM. На этом этапе мы определим большое пустое пространство, что находится внутри выставочного зала для воздуха.

По умолчанию, мы не можем увидеть воздушную часть, так как она заблокирована деталью стены.

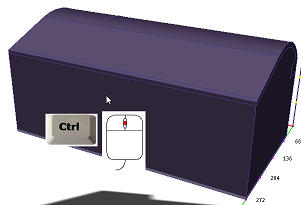

1. Для просмотра воздуха, скройте стену, удерживая нажатой клавишу Ctrl и щелкнув средней кнопкой мыши по ней:

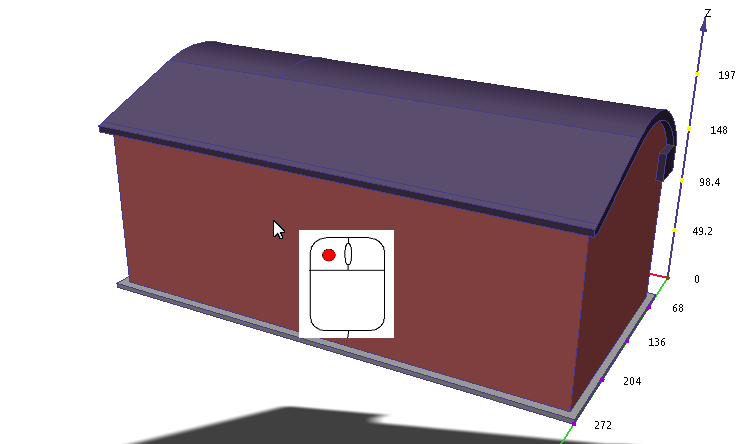

2. Выберите воздушную деталь, щелкнув ее левой кнопкой мыши.

3. Выберите Редактировать в контекстной панели Материалы:

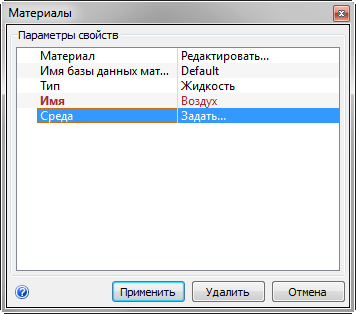

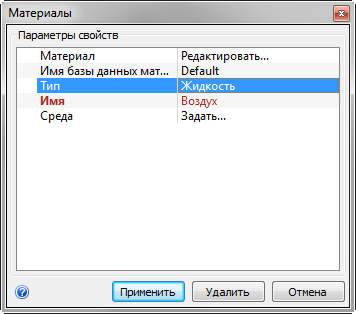

4. В диалоговом окне "Быстрое редактирование материалов", убедитесь что Тип задано Жидкости, и Имя - Воздух.

5. В строке Среда, нажмите Задать...

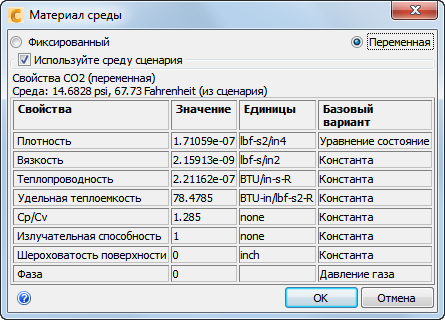

6. В диалоговом окне "Среда материала", нажмите Переменная

7. Щелкните ОК.

Прим.: В шагах 6 и 7, мы изменили определение материала воздуха, чтобы позволить свойствам изменяться в зависимости от температуры. Это необходимо, так как плавучесть играет довольно важную роль в движении воздуха в выставочном зале.

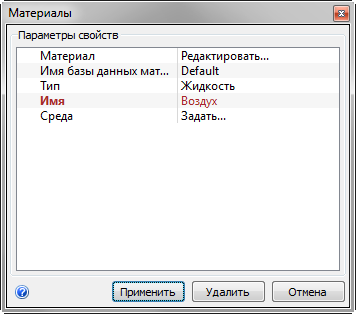

8. Нажмите Применить в диалоговом окне "Быстрое редактирование материалов".

Что это должно выглядеть как...

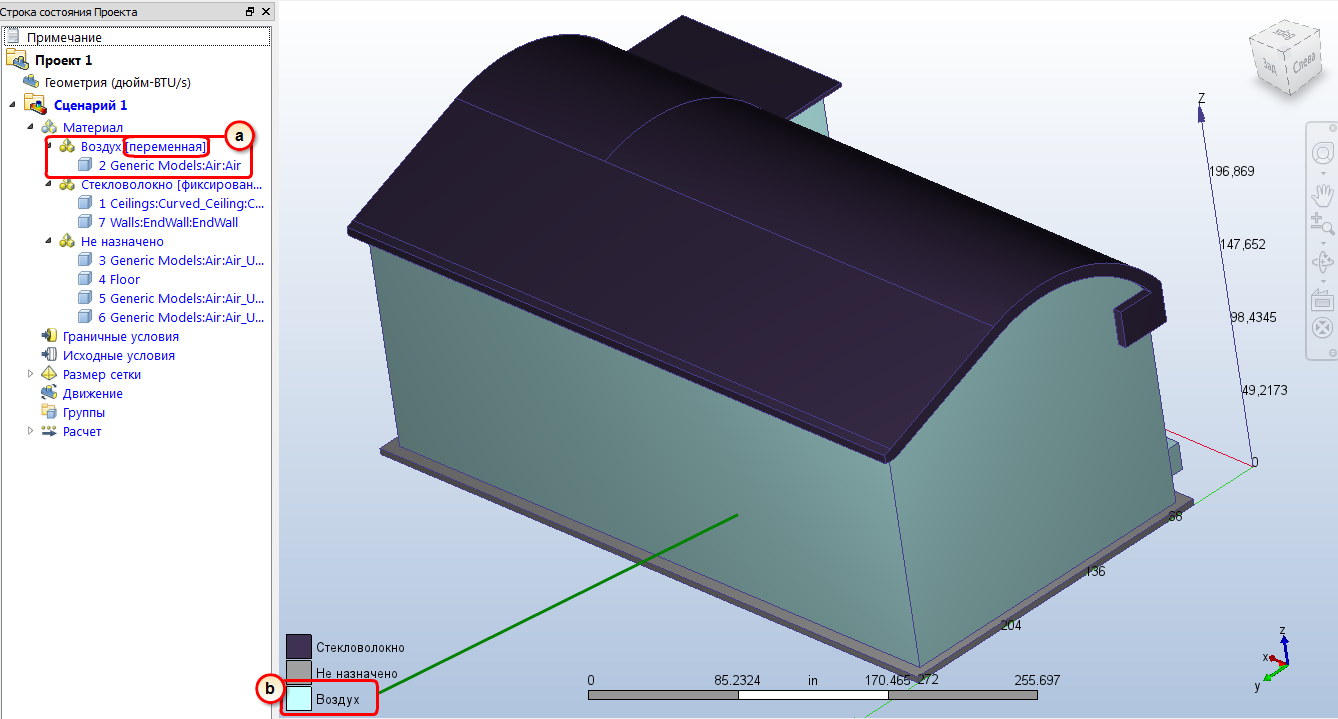

9. Чтобы убедиться в том, что правильно назначен материал "Воздух", проверьте строку "Исследование проекта" и окраску детали:

• a. В строке "Исследование проекта", подтвердите параметры материала Воздух на детали. (Будьте уверены, что слову Переменная соответствует название материала "Воздух").
• b. Деталь воздуха должна быть синего цвета в соответствии с цветом надписи Воздух.

Прим.: Если все выглядит хорошо, затем перейдите к следующему шагу. Если есть проблема, сейчас хорошее время, чтобы ее исправить.
