На этом этапе мы создадим две группы объектов САПР. Одна из них содержит входную поверхность. Другая содержит три поверхность выходные поверхности. Правила, которые мы создали в предыдущем шаге, будут ссылаться на поверхности, добавляемые в группы объектов САПР.
Прим.: Создание входной группы:
Нажмите значок Группы объектов САПР на панели Autodesk® CFD.
Нажмите Создать группу.

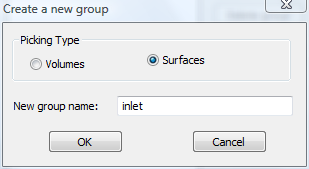

Выберите Поверхности. Введите "Входное отверстие" для названия группы.
Нажмите "ОК".

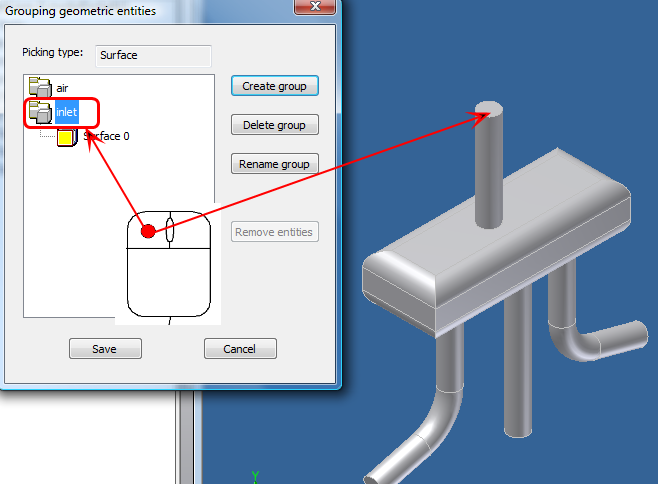

Нажмите группу вход и выберите входную поверхность.
Прим.: Создайте группу "Выходное отверстие":
Нажмите Создать группу.

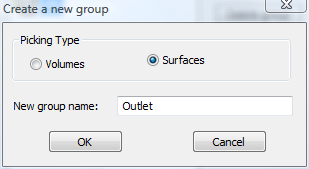

Выберите Поверхности. Введите "Выходное отверстие" для названия группы.
Нажмите "ОК".
Нажмите группу Выход и выберите три выходные поверхности.
Прим.: Вам может потребоваться слегка повернуть модель, чтобы выбрать всех три поверхности.
Нажмите "Сохранить".
