Создание группы объектов САПР «Объем»

В данном разделе рассматривается объединение объемов в группу объектов САПР. Группы объектов САПР позволяют эффективно назначать параметры непосредственно в модели САПР. В другом разделе эта группа будет связана с материалом Autodesk® CFD.

Шаг 1. Запустите САПР и откройте модель.

Откройте сборку manifold из следующей папки:

Пользователи\Общие\Общие документы\Autodesk\CFD 2017\Tutorials\<САПР>\automation-study

Примечание

• <САПР> означает Inventor, SolidWorks или PTC Creo.

Шаг 2. Создайте группы объектов САПР.

Нажмите Группы объектов САПР.

Например, если запуск выполняется из Autodesk® Inventor, нажмите Моделирование, а затем Группы объектов САПР.

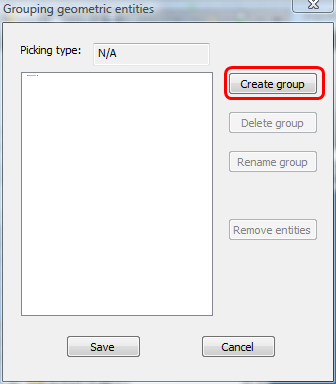

Нажмите Создать группу.

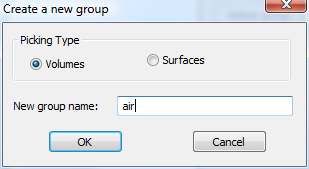

Выберите Объемы. Введите Air для названия группы.

Нажмите "ОК".

Только для SolidWorks: на панели инструментов Selection Filter нажмите значок Filter Solid Bodies. (Если панель Selection Filter не отображается, нажмите F5.)

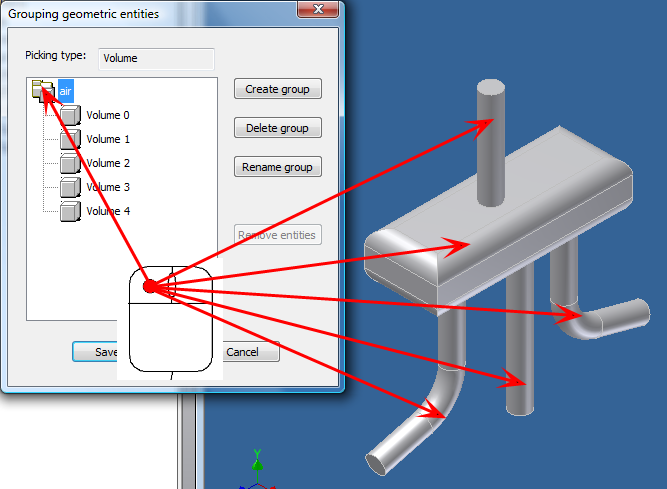

Щелкните группу air и выберите пять деталей модели.

Нажмите "Сохранить".

Прим.: Все детали размещены в одной группе, поскольку они изготавливаются из одного и того же материала. Если одной или нескольким деталям необходимо назначить другой материал, то они должны быть добавлены в отдельную группу.

Подробнее о группах объектов САПР...
