Граничное условие коэффициента теплоотдачи (конвекция) имитирует воздействие внешнего потока, фактически без моделирования потока воздуха, который его окружает. Высокое значение коэффициента теплоотдачи будет использоваться для имитации ситуации принудительной конвекции.
Применяя это условние, это немного сложнее, потому что мы должны применить его для всех наружных поверхностей (в том числе на радиаторе). Этот путь отнимает много времени, чтобы вручную выбрать их. Простейший способ заключается в использовании выбора "Резинка", чтобы выбрать одновременно все поверхности радиатора. Остальные поверхности могут быть легко выбраны вручную.
Щелкните Сверху на ViewCube (Видовой куб):
Выберите XY (Вид спереди) из Стандартного списка видов.

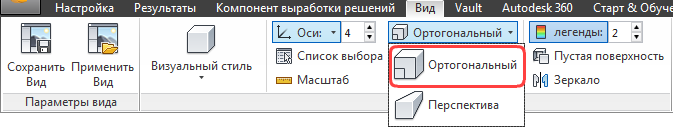

Если нет, нажмите Вид > Перспектива и выберите Ортогональный
Задайте режим "Выбор" для Поверхности из вкладки Настройка.

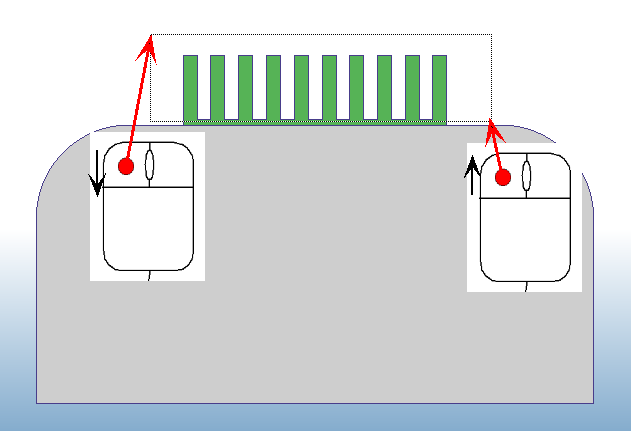

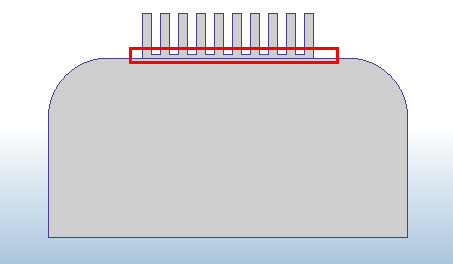

Расположите курсор чуть выше и левее от радиатора. Удерживая левую кнопку мыши, перетащите указатель мыши вправо от радиатора, чуть ниже воздушного зазора между ребрами, и отпустите кнопку мыши. (не отпускайте кнопку мыши ниже радиатора).

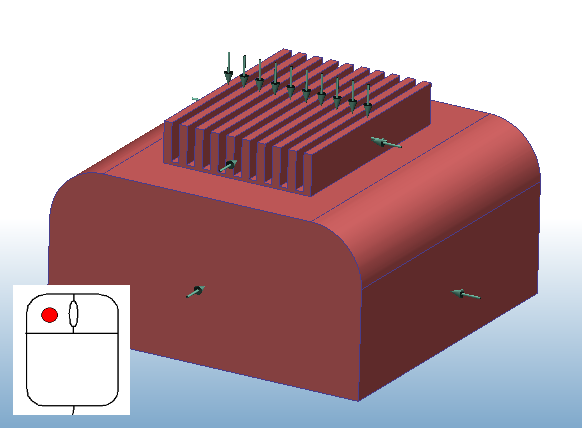

Выберите другие внешние поверхности корпуса
Откройте диалоговое окно быстрого редактирования Граничные условия ОДНИМ из следующих способов:
- Нажмите «Редактировать» в контекстном меню панели инструментов.
- Нажмите Редактировать на контекстной панели Граничные условия:
Тип = Коэффициент теплопередачи
Единицы коэффициента = Вт/м2/К
Коэффициент теплоотдачи = 10
Единицы измерения температуры = градусы Цельсия
Код температуры = 25
Нажмите кнопку Применить.
