В этом уроке мы анализируем поток воздуха и распределение температуры в герметичном телекоммуникационном модуле, который охлаждается только за счет естественной конвекции.

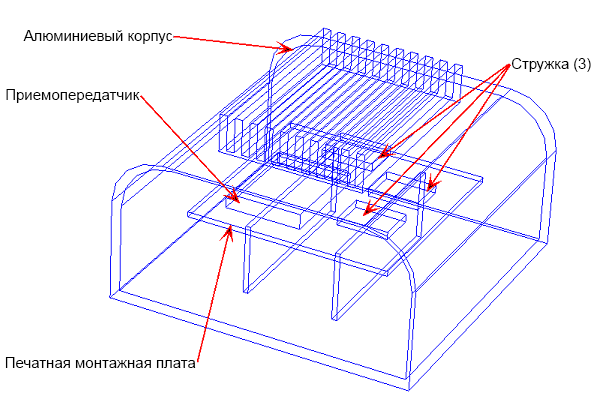

Алюминиевый корпус содержит несколько тепловыделяющих компонентов. Нет вентиляторов или других активных устройств, использующих, чтобы обеспечить охлаждение компонента. Вся теплопередача вызвана управляемой плавучестью потока внутри корпуса и за счет теплопроводности в корпусе.
Мы имитируем модуль в среде неподвижного воздуха. Это означает, что естественная конвекция окружающего воздуха является основным механизмом для удаления тепла, рассеиваемого компонентами. Поскольку мы не имитируем внешний воздух, мы можем имитировать данную с граничным условием коэффициента теплоотдачи (конвекцией), который применяется к внешней поверхности корпуса.
Ключевые темы
- Внутренняя естественна конвекция
- Граничное условие всего тепловыделения
- Вид в перспективе
- "резинка" выбор объектов
Цели
- Подробные сведения о профилях расхода и температуры в модуле.
- Определение температуры на важные компоненты с использованием результатов деталей
