На этом этапе мы вычислим силы, вызванные потоком, на автомобиль с помощью инструмента "Стена" в диалоговом окне "Результаты".

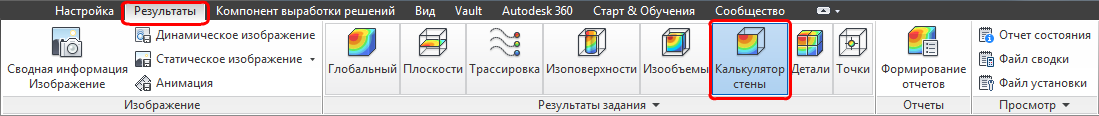

Чтобы оценить силы на поверхностях стены, нажмите Калькулятор стены на вкладке Результаты.
Покажите модель, как "Тонированную", чтобы сделать проще выбор поверхностей в следующем шаге. Для этого:

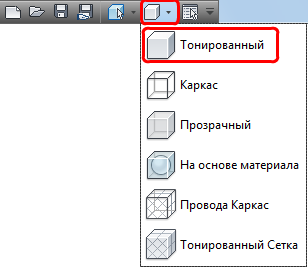

- Нажмите Визуальный стиль на панели Быстрого доступа.
- Выберите Тонированный.
В диалоговом окне "Результаты препятствия", нажмите Выбрать все:

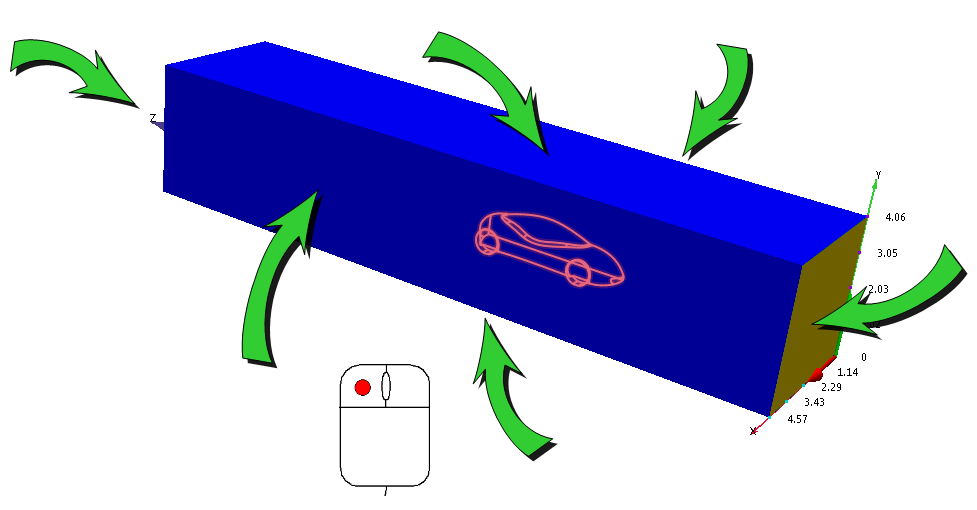

Щелкните левой кнопкой мыши на каждой поверхности не на автомобиле, чтобы отменить их:
Прим.: Это вход, выход, и четыре стороны аэродинамической трубы. Когда выделение с поверхности будет снято, ее границы больше не будут выделены красным цветом.
Проверьте Сила
Нажмите Рассчитать.
Прим.: Вкладка "Вывод" отображается автоматически.
Прокрутите список вниз. Общая сила, действующая на автомобиль, сообщается в разделе "Сводка списка вывода".
Поздравляем! Вы выполнили задание. Щелкните здесь для возврата к главной странице учебных пособий
