С режимом "Выбор" установите "Объем", скройте внешний воздух, корпус, и внутренний воздух (если они отображаются).

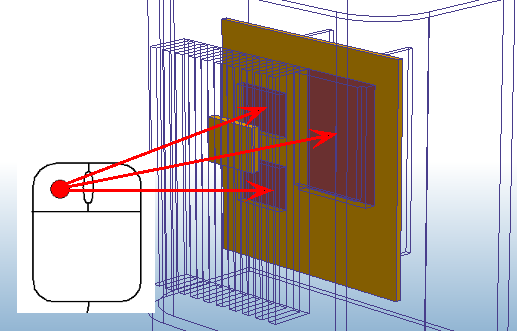

Скрыть трансивер и два чипа на плате.
Задайте режим "Выбор" для Поверхности из вкладки Настройка.

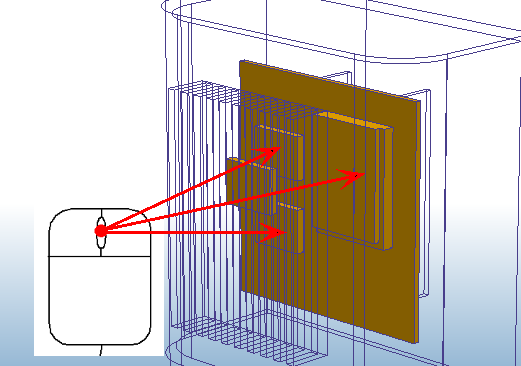

Выберите три контактные поверхности на плате
Откройте диалоговое окно быстрого редактирования Материалы ОДНИМ из следующих способов:
- Нажмите "Редактировать" на панели инструментов:
- Нажмите Редактировать на контекстной панели Материалы:
Имя материала БД = Мои материалы

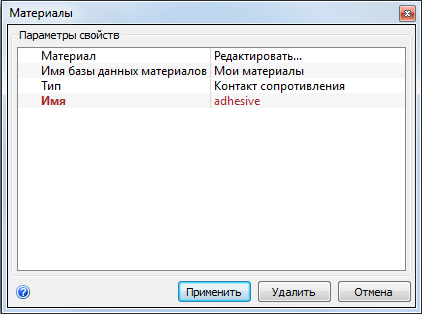

В диалоговом окне "Быстрое редактирование материалов" Тип = Контактное сопротивление
Имя = клей
Нажмите кнопку Применить.
