Эта's жаркий летний день для нашего проекта, и мы' собираемся моделировать внешние условия с примененным значением U (также известным как конвекция или коэффициет теплоотдачи). Поскольку этот сценарий имитирует проектный день, мы будем использовать значение, что имитирует движение воздуха только за счет естественной конвекции и высокой температуры за пределами выставочного зала. (Обычно это горячее и не тонированное!)

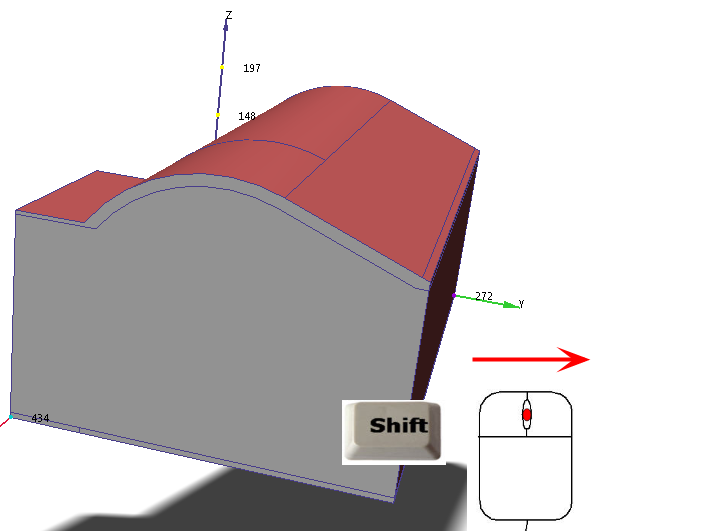

1. Поверните модель таким образом, чтобы можно было видеть поверхности крыши.

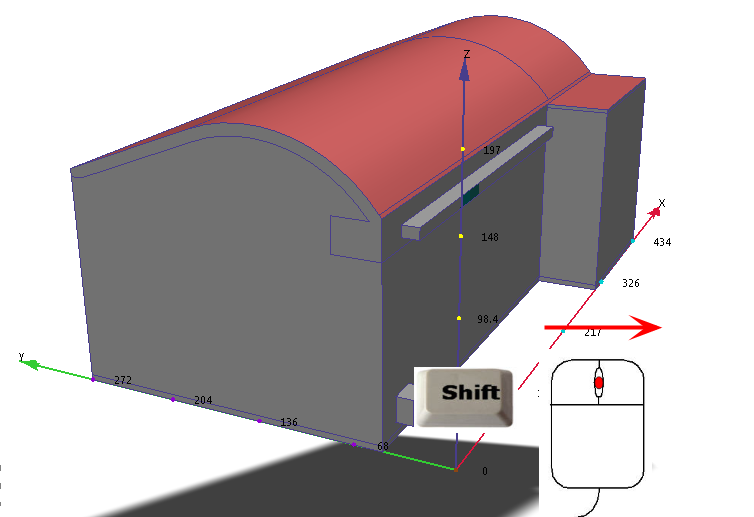

(Чтобы повернуть, удерживайте нажатой клавишу Shift, нажмите среднюю кнопку мыши и перемещайте мышь).

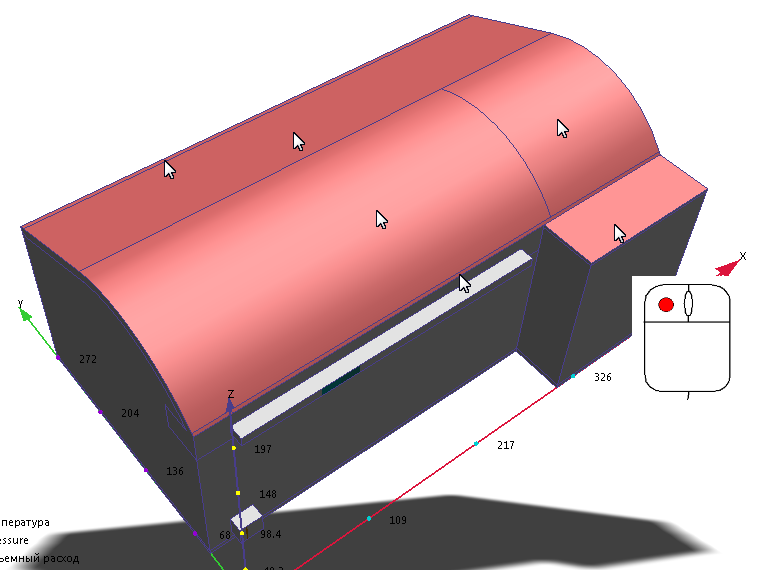

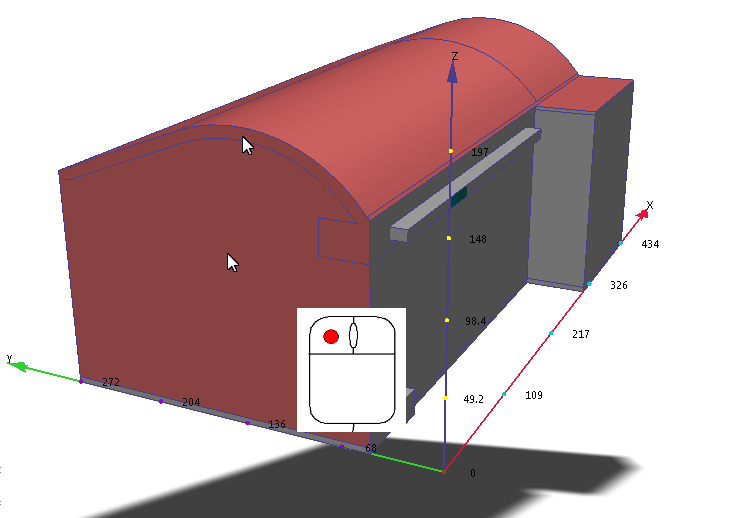

2. Выберите шесть поверхностей крыши.

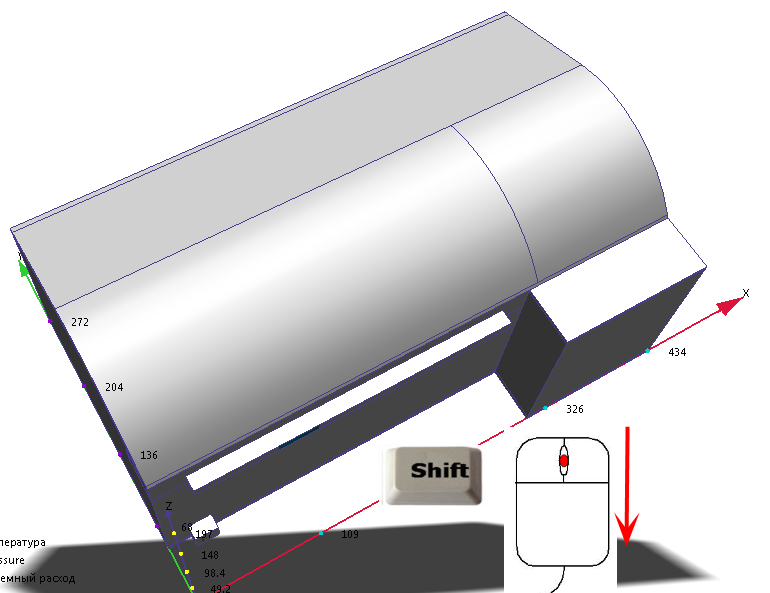

3. Поверните модель таким образом, чтобы можно было видеть поверхности с левой стороны.

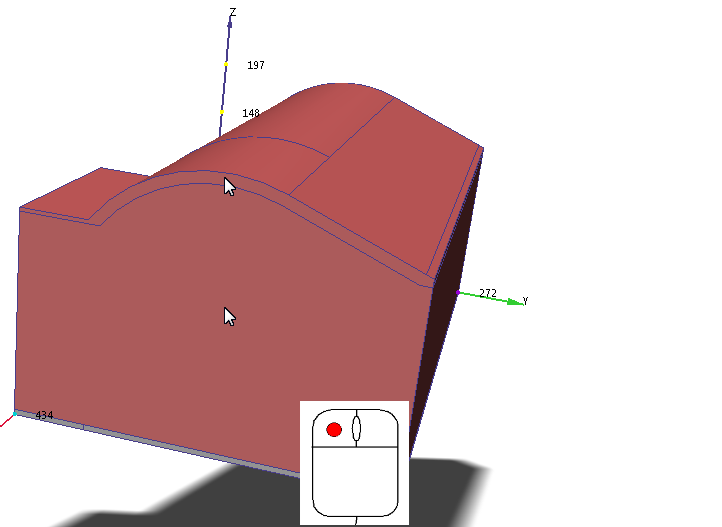

4. Выберите две поверхности на этой стороне.

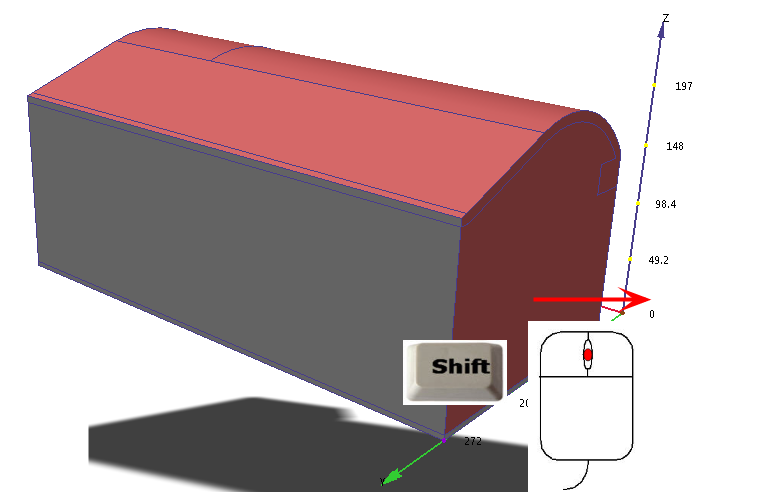

5. Поверните модель таким образом, чтобы можно было видеть поверхности на передней стороне зала (противоположной подачи и возврата).

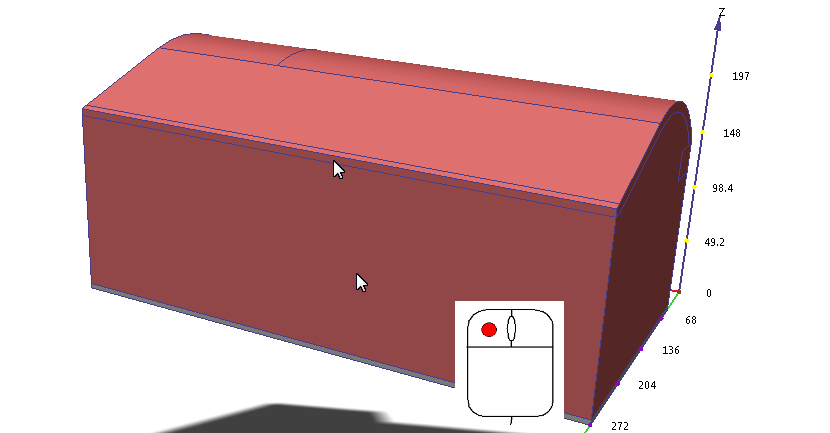

6. Выберите две поверхности на этой стороне.
7. Поверните модель таким образом, чтобы можно было видеть поверхности на другой, малой стороне.
8. Выберите две последние поверхности.
Почему мы не выбираем стену с подающей и обратной? Это внутренняя стена, и совместно с другой комнатой, которая примерно той же температуры как выставочный зал. Если это была внешняя стена, мы применим к нему коэффициент теплопередачи.

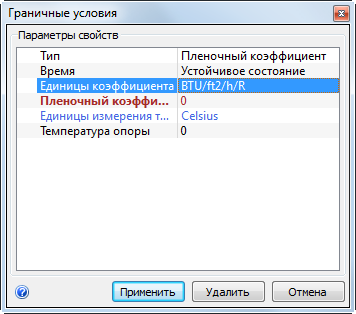

9. Нажмите Редактировать на контекстной панели Граничные условия:

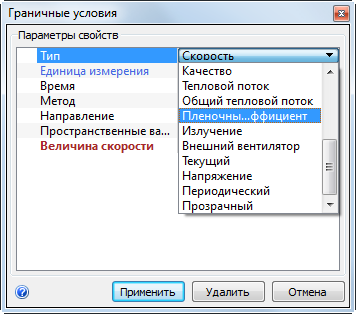

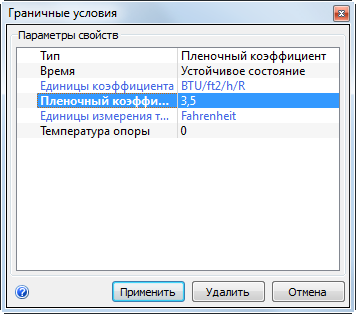

10. На строке Тип, выберите Коэффициент теплопередачи.
11. На вкладке Единица измерения, убедитесь, что установлен флажок БТЕ/фт2/h/R.

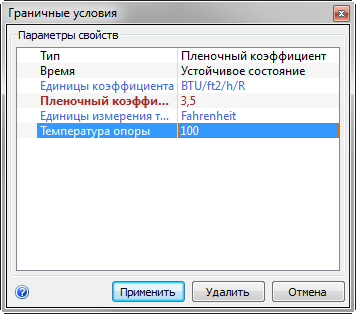

12. На строке Коэффициент теплоотдачи, введите3.5.
13. На строке Опорная температура ", введите 100.
14. Нажмите Применить.
Что это должно выглядеть как...

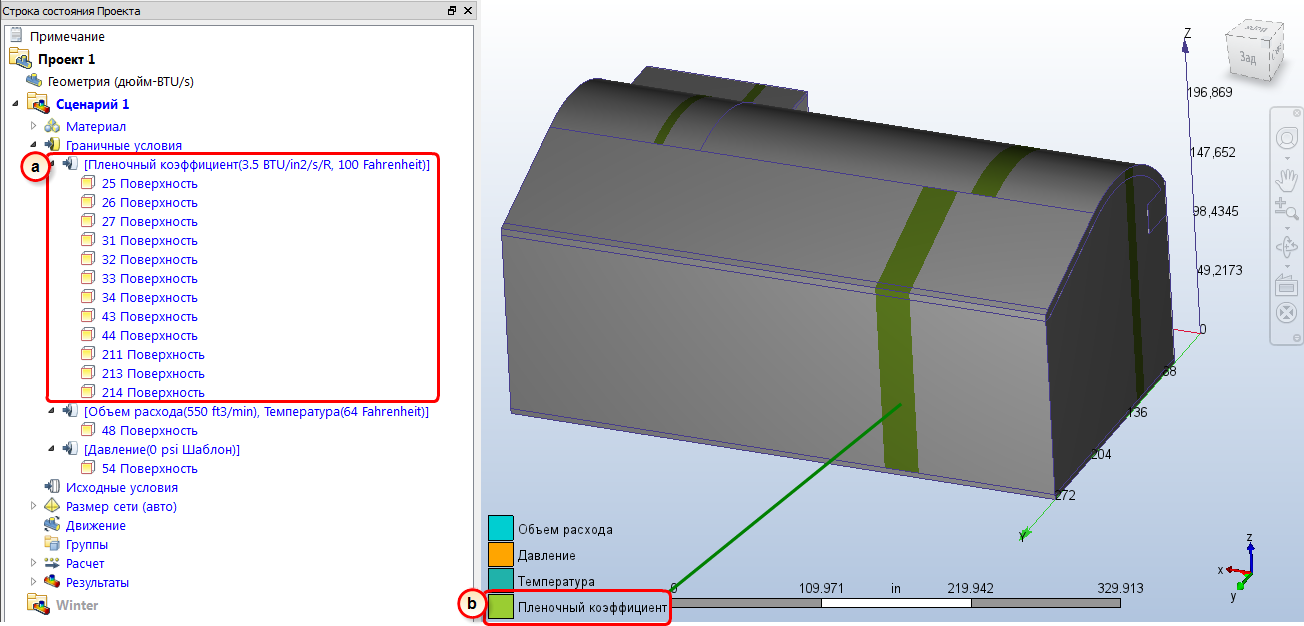

15. Чтобы убедиться в том, что граничное условие коэффициента теплопередачи правильно применены к внешней поверхности, проверьте строку проекта исследований и цветные полосы на поверхности:
- a. На строке проекта, условие Коэффициента теплопередачи должно быть в списке значений 3,5 БТЕ/ft2/h/R и 100 по Фаренгейту.
- b. Там должна быть цветная полоса на внешних поверхностях, что соответствует надписи.
