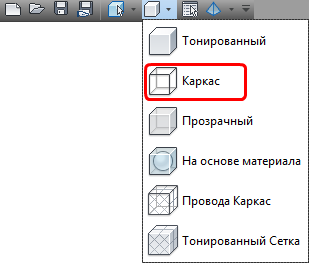

Это позволяет сфокусировать сеть там, где изменения потока будут самыми существенными. Сначала необходимо отобразить модель как контур.
Чтобы создать уточнене области сетки, выполните ОДНО из следующих действий:
- Щелкните левой кнопкой мыши, и выберите значок Области:
- Щелкните Области на контекстной панели Автонанесение размеров:
Нажмите Добавить в диалоговом окне «Область уточнения сетки».

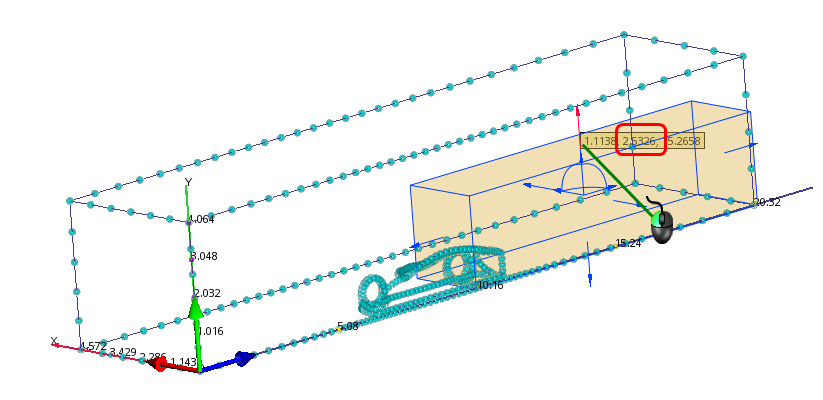

Для изменения размеров области перетащите стрелку для каждого направления.
Чтобы точно разместить область в нужном месте, введите следующие значения в диалоговом окне "Область уточнения сетки".
Смещение по оси X = 1,125
Смещение по оси Y = 1,25
Смещение по оси Z = 14
Длина по оси X = 2,25
Длина по оси Y = 2,5
Длина по оси Z = 8
Нажмите Получить размер локальной сетки.
Нажмите кнопку Отдельные изменения.
Нажмите "ОК".
