Этот шаг орубит сетку на трех конденсаторах. Мы делаем это, потому что размер по умолчанию тоньше, чем нужно. Создание более грубой сетки сокращает общее время расчета анализа.
Скрыть корпус и две воздушные детали.
Выберите три конденсатора.
Чтобы изменить размер сети, выполните ОДНО из следующих действий.
- Нажмите «Редактировать» в контекстном меню панели инструментов.
- Щелкните Редактировать на контекстной панели Авто-образмеривание.

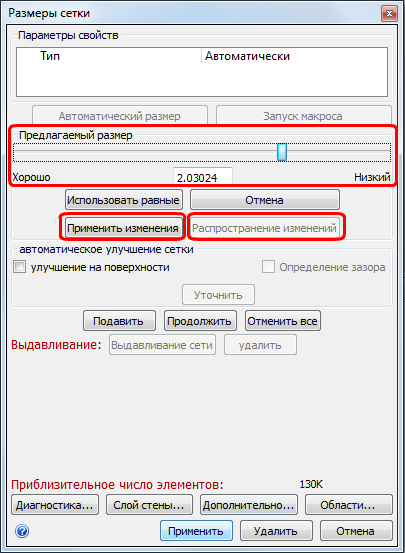

Переместите ползунок Регулировка размеров на 2.
Нажмите Применить изменения.
Нажмите кнопку Отдельные изменения.
