На этом этапе мы назначим распределение сетки с помощью команды "Автоматический размер сетки". Затем мы уточним сетку на поточном канале и тарельчатом клапане. Мы делаем это для того, чтобы убедиться в том, что сетка подходит для анализа движения.
Примените Автоматичий размер сетки ОДНИМ из следующих способов:
- Щелкните левой кнопкой мыши, и затем выберите пункт "Авторазмер" из контекстного меню:
- Нажмите " Авторазмер на контекстной панели Автонанесение размеров:
Скрыть стенку трубы.

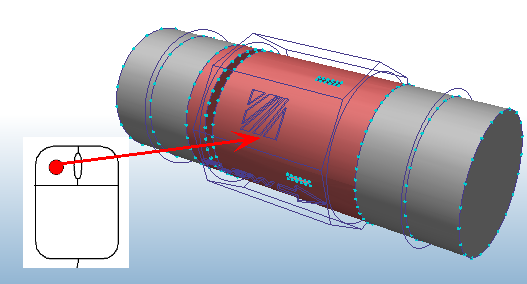

Выберите объем потока.

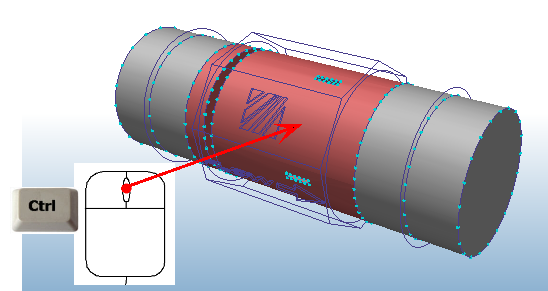

Скройте объемный расход.

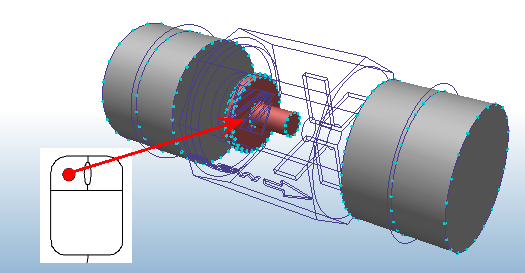

Выберите тарельчатый клапан.
Чтобы изменить размер сети, выполните ОДНО из следующих действий.
- Нажмите «Редактировать» в контекстном меню панели инструментов.
- Щелкните Редактировать на контекстной панели Авто-образмеривание.

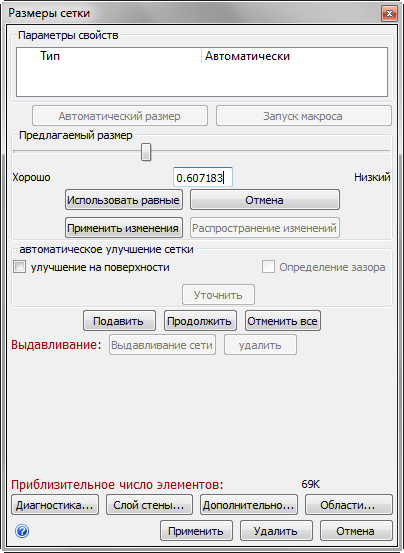

Переместите ползунок "Регулировки размера" примерно на 0.6.
Нажмите Применить изменения.
Нажмите кнопку Отдельные изменения.
