Определение Теплового комфорта, согласно стандарту ASHRAE 55-2004, это:
Душевное состояние, выражающееся в удовлетворении с тепловой окружающей средой.
Тепловой комфорт играет важную роль в проектировании и планировки пространства, занятого людьми. Примеры включают в себя офисы, дома, библиотеки, стадионы и универмаги. Это способ, чтобы охарактеризовать конкретные условия, в котором известная доля пассажиров найдет термически допустимую окружающую среду.
На этом этапе мы будем использовать средний прогнозируемый голос (PMV), чтобы оценить влияние проекта зала и стратегию вентиляции на тепловой комфорт пассажира. Autodesk® CFD расчитывает PMV с использованием нескольких факторов (таких как скорость местного воздушного потока, температура, одежда, скорость обмена веществ, влажность и радиационный теплообмен) чтобы определить, насколько тепло или холодно чувствует себя человек внутри пространства.
1. Убедитесь в том, что пассажир отображается затененным, а зал отображается как каркас. Если это не нужно, выполните следующие действия:
- Щелкните иконку "Вид контура" на панелиБыстрого доступа.
- a. В ветве строки проекта Результаты, нажмите правую кнопку мыши на 1Объем (в разделе материала Человек).
- b. Нажмите Тонированный в меню.

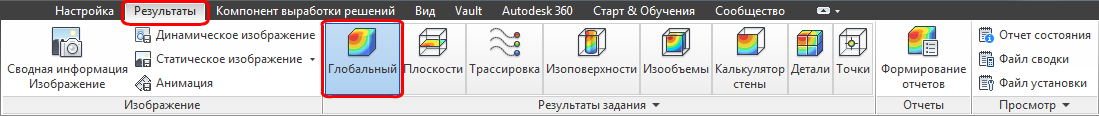

2. Нажмите Глобальный на вкладке Результаты:
3. Измените отображаемый результат для Среднего прогнозируемого голоса, выбрав Средний прогнозируемый голос из контекстной панели Глобальный
|
Значение |
Ощущение |
|
-3 |
холодно |
|
-2 |
прохладно |
|
-1 |
немного прохладно |
|
0 |
нейтрально |
|
+1 |
немного тепло |
|
+2 |
тепло |
|
+3 |
горячо |

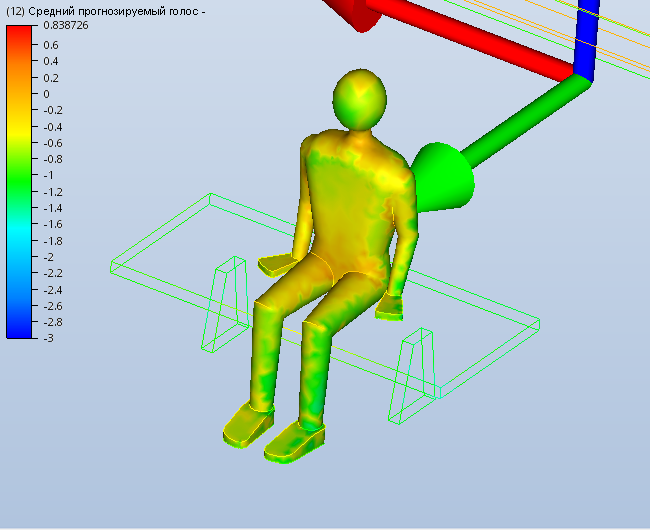

На первый взгляд, нашему пассажиру, по-видимому, не слишком много дискомфорта. Нам необходимо сравнить полученные результаты в зимнем сценарий, поэтому мы сначала захватим сводное изображение...
3. Для того чтобы сохранить сводное изображение, нажмите Сводное изображение на вкладке "Результаты".
4. Рекомендуется сохранить сейчас исследование проекта. Нажмите кнопку "Сохранить" на панели инструментов Быстрого доступа:
