На этом этапе мы применим "Сводные изображения", которые мы захватили в летнем сценарии к зимнему сценарию, и начнем сравнение двух проектных дней.

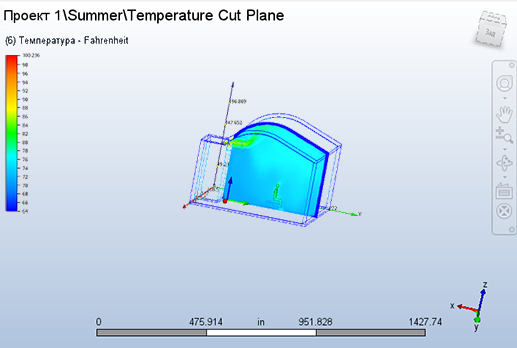

Прим.: Для справки, это секущая плоскость температуры из летнего сценария:

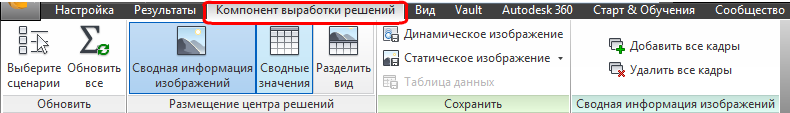

1. Щелкните на ленте "Центр решений".
Прим.: Чтобы сохранить понятную сводку изображений, мы сначала переименуем их с более описательные имена.
2. Переименуйте изображение 01:

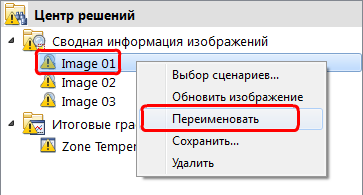

- a. Щелкните правой кнопкой мыши на Изображение 01, и щелкните Переименовать.
- b. Введите Секущая плоскость температуры.
3. Переименуйте изображение 2:

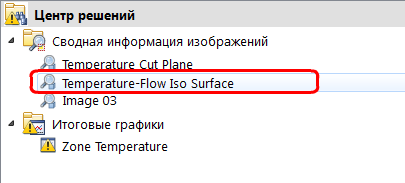

- Щелкните правой кнопкой мыши на Изображение 02 и щелкните Переименовать.
- Введите Поток температуры Iso поверхности.
4. Переименуйте Изображение 3:

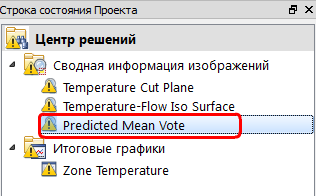

- Щелкните правой кнопкой мыши на Изображение 03и щелкните Переименовать.
- Введите Средний прогнозируемый голос.
Прим.: Теперь мы готовы обновить три сводных изображения и итоговый график с результатами зимнего сценария...

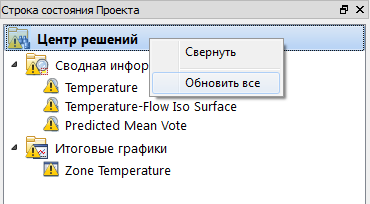

5. Щелкните правой кнопкой мыши на баннере Центра Решений, и нажмите Обновить все.

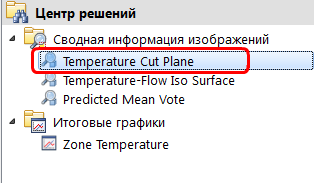

6. В Центре Решений, активируйте сводное изображение секущей плоскости температуры:

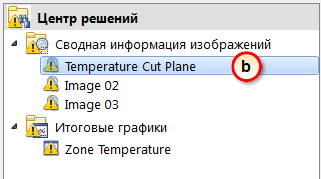

- a. Щелкните левой кнопкой на Секущая плоскость температуры.

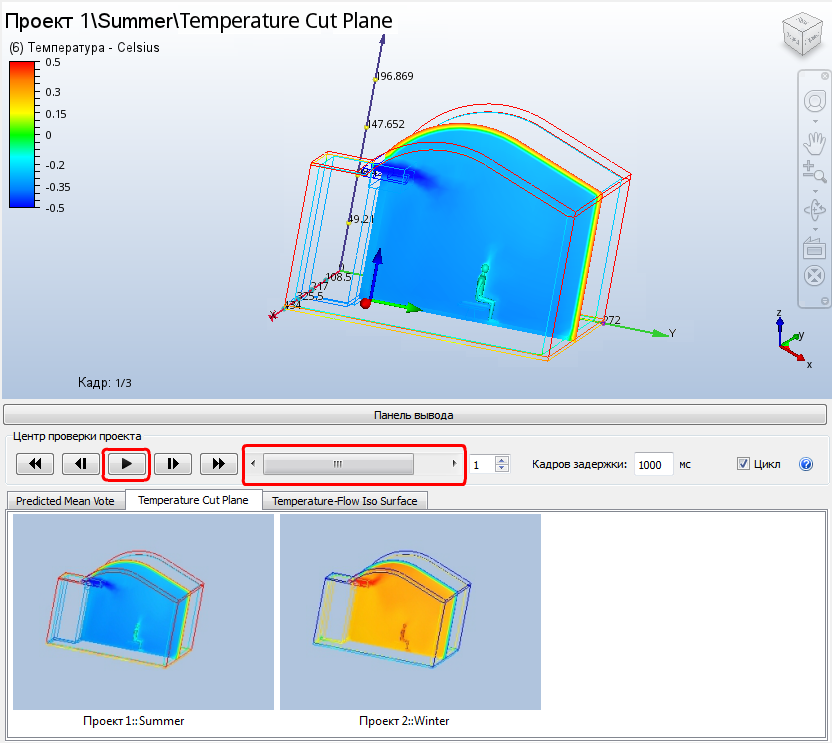

7. Чтобы сравнить результаты двух сценариев, нажмите кнопку "Воспроизведение" или перетащите ползунок.
Прим.: После нажатия "Воспроизведение", два альтернативных сценария появятся в графическом окне. Это отличный способ получить прямое сравнение между имитациями.
|
|

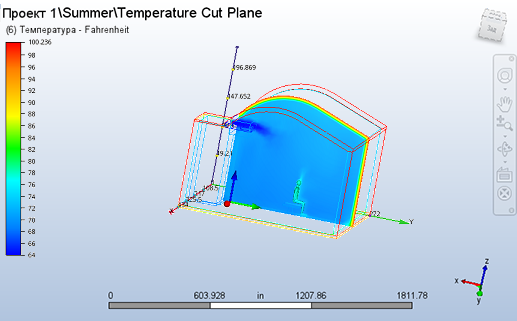

Прим.: Эти изображения показывают температуру на поперечном сечении, пересекающей пассажира. В летнем сценарии, холодный воздух быстро опускается и оболочки пассажира на заднем плане. В зимнем сценарии, теплый воздуха поднимается из-за плавучести и циркулирует по комнате.
8. Когда вы будете готовы, нажмите кнопку Пауза для остановки анимации.
