В предыдущем шаге, мы рассмотрели температуру по центру зала и увидели некоторые довольно существенные различия между летним и зимним сценариями. На этом этапе мы используем сводное изображение Iso поверхности, чтобы лучше понять взаимодействие между потоком и температурой.

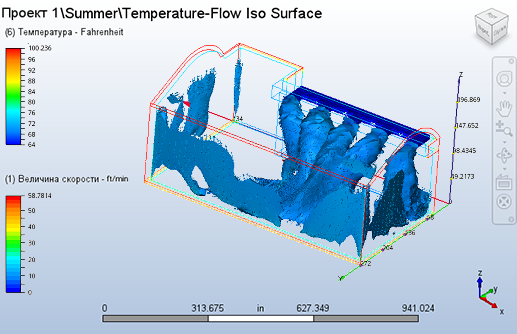

Прим.: Для справки, это iso-поверхность из летнего сценария (постоянная скорость = 28 фут/мин, цветная температура):

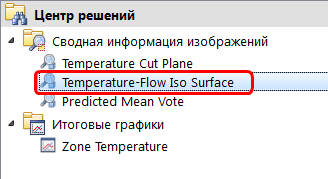

1. В Центре Решений, щелкните левой кнопкой мыши на Поток температуры Iso поверхности.

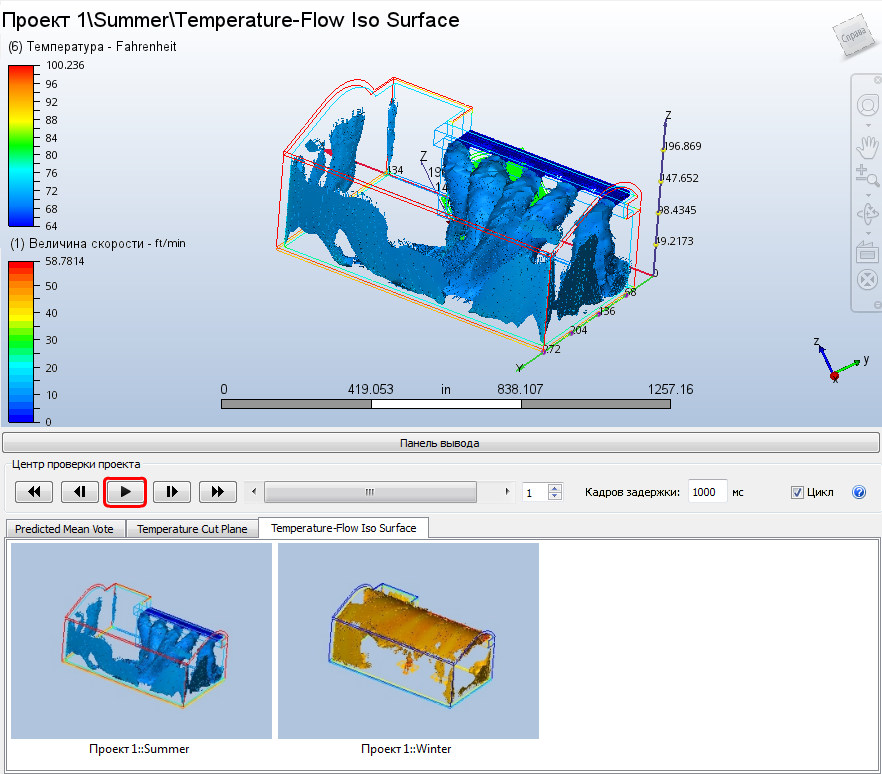

2. Сравнените результаты, щелкнув кнопку "Воспроизведение".
3. При воспроизведении изображений, поверните модель, чтобы посмотреть зал с разных углов.
|
|

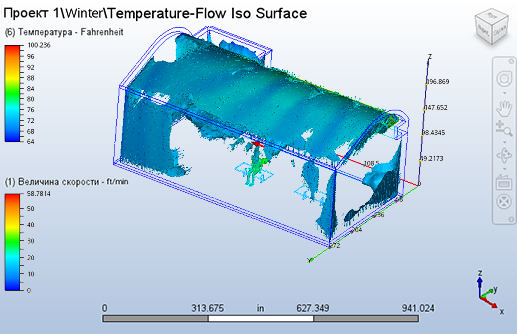

Прим.: Это изображение показывает температуру везде в модели, имеющую скорость 28 фут/мин. Эти изображения показывают, как охлажденнный приточный воздух практически падает на пассажира в летнем сценарии и как теплый воздух циркулирует по всему залу, обеспечивая менее навязчивый теплый потока воздуха.
На следующем этапе мы рассмотрим некоторые количественные результаты...
