在本课程中，您要将海滩房屋模型链接到 3ds Max，调整日光，并将更多材质添加到场景中。
链接 Revit 文件：
启动 3ds Max。 - 从
“应用程序”菜单中选择“导入”
“链接 Revit”。 - 在文件对话框上，选择 my_beachhouse_with_camera.rvt，然后单击“打开”。
如果您没有完成上一课，或者因为没有安装 Revit 而跳过了它，请将文件 \original_rvt\beachhouse_with_camera.rvt 复制到 \Revit_files 父文件夹，然后改为选择 beachhouse_with_camera.rvt。
在 3ds Max 读取 Revit 文件时会出现暂停，然后 3ds Max 会显示“选择 Revit 视图”对话框。

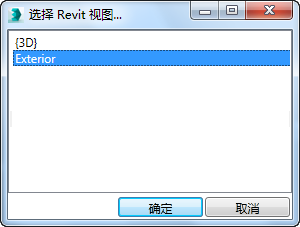

- 在“选择 Revit 视图”对话框上，单击以高亮显示“室外”，然后单击“确定”。

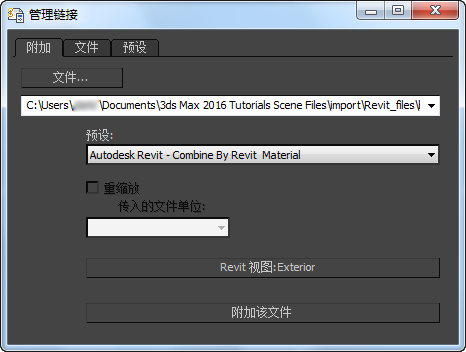

3ds Max 将 beachhouse.rvt 设置为要附加的文件。

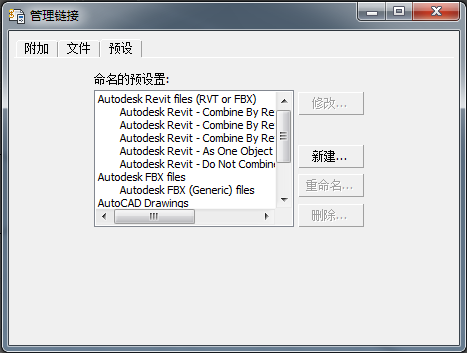

- 在“文件链接管理器”对话框中，单击“预设”选项卡。
“预设”选项卡中列出若干个可用于链接 RVT、FBX 或 DWG 文件的预设。在“附加”主选项卡上，您可以选择来自“预设”下拉列表的预设。可以使用“预设”选项卡编辑预设，或添加新的预设。

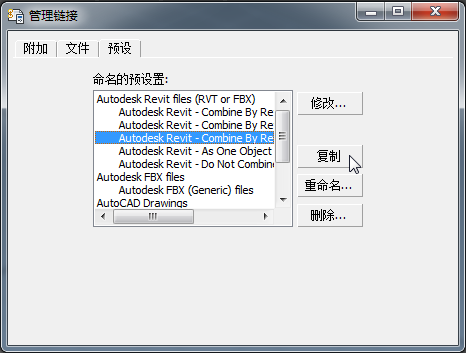

- 在“预设”选项卡中，单击以高亮显示条目“Autodesk Revit - 按 Revit 系列类型合并”，然后单击“复制”。

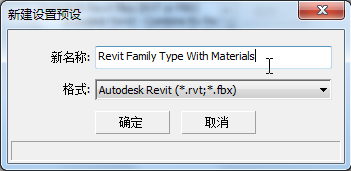

- 在出现的“新建设置预设”对话框中，将新预设命名为 Revit Family Type With Materials，然后单击“确定”。
- 在“预设”选项卡上，单击以高亮显示刚才创建的预设，然后单击“修改”。

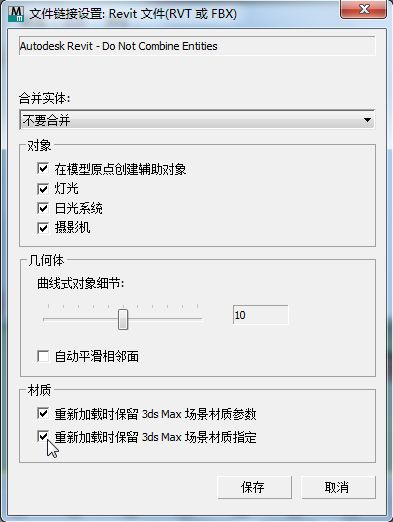

- 在“文件链接设置: Revit 文件(RVT 或 FBX)”对话框中，单击以启用“材质”组中的两个选项，然后单击“保存”。
这些选项可确保链接场景或重新加载链接的场景时保留 3ds Max 材质。

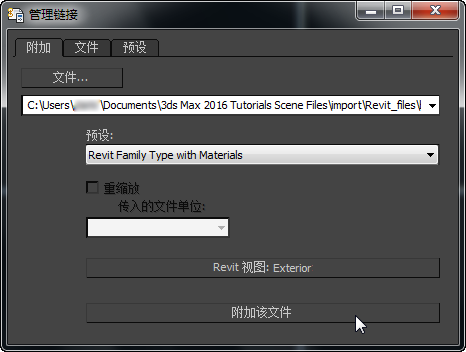

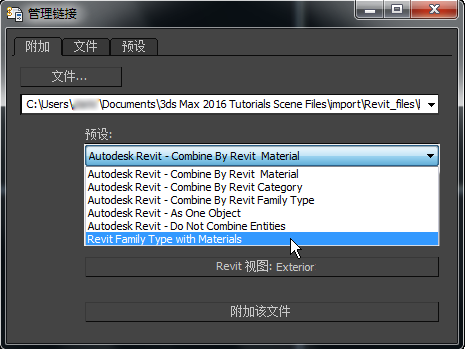

- 返回到“附加”面板，然后从下拉列表中选择“Revit Family Type With Materials”。
- 单击“附加该文件”。

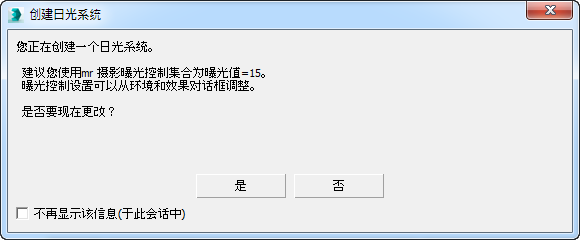

- “文件链接管理器”将提示您添加曝光控制。单击“是”。

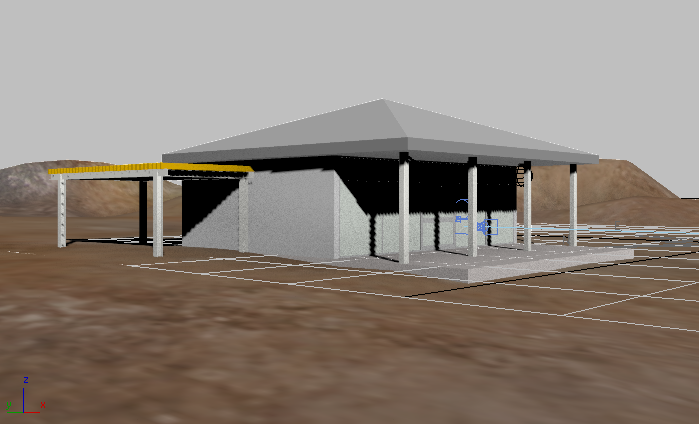

在 3ds Max 链接 RVT 文件时，3ds Max 窗口的状态栏区域中会显示一个进度条，且在经过一些处理之后，视口中会显示 Revit 场景。

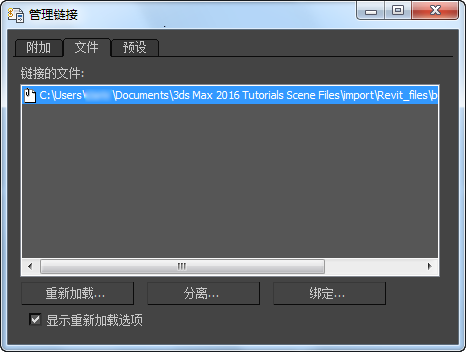

- 在“文件链接管理器”对话框中，转到“文件”选项卡。
“文件”选项卡将显示 beachhouse.rvt 已链接到 3ds Max 场景。在 Revit 中执行完场景的更改后，您还会用到此选项卡；但此时您已完成“文件链接管理器”的部分。
-
关闭“文件链接管理器”对话框。
调整日光照明：
- 在“透视”视口中，单击“观察点”(POV) 视口标签（最初标记为“透视”），然后选择“摄影机”“视图: 室外”。
该视口切换到您在 Revit 中设置的摄影机视口中。

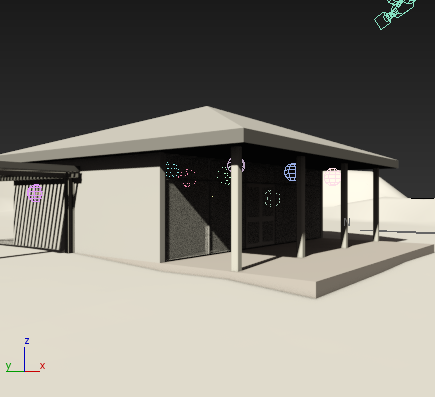

正如您可以在走廊上和车库中看到的，房屋具有灯光对象，但已被禁用，这是因为您指定了仅限太阳光的导出格式。
- 在“场景资源管理器”面板中，单击以高亮显示 SunAndSky-002 对象，然后单击“确定”。
SunAndSky-002 是 Compass001 的子对象。如果最初看不到 SunAndSky-002，请单击 Compass001 旁的箭头图标以查看 SunAndSky-002。此外，您可能必须增加“名称”列的宽度才能查看对象名称。
提示： 默认情况下，在视口的左侧显示“场景资源管理器”面板，但如果已隐藏该面板，可以按 H 键显示该资源管理器的浮动版本。 - 转到

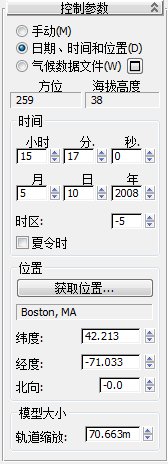

“运动”面板。在“控制参数”卷展栏中，留意其中的设置。 “位置”已正确设置为“Boston”，并且“时间”组
“月”、“日”、“小时”和“分钟”字段全都显示了在 Revit 中设置的日光值。
您要对太阳进行的唯一更改就是它在天空中的方向，以便阳光可以直接照射到阳台上和起居室内。
- 在“位置”组 “北向”字段中，键入 300，然后按 Enter 键。
设置 Gamma 级别并添加曝光控制：
- 确保“3D 视图: 室外”视口处于活动状态，然后在主工具栏上单击
（渲染帧窗口）。 - 在“渲染帧窗口”中，单击

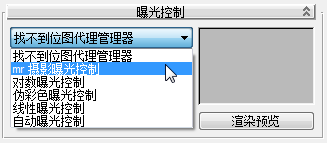

（“环境和效果”对话框（曝光控制））以打开“环境和效果”对话框。在此处，您可以为场景设置合适的曝光。 - 在“曝光控制”卷展栏上，如果“mr 摄影曝光控制”尚未处于活动状态，请从下拉列表中选择它。
- 在“mr 摄影曝光控制”卷展栏中向下滚动，以便能看到卷展栏底部的“Gamma / LUT 设置”组。如果 Gamma 已禁用，请单击“设置”。如果 Gamma 已启用，请向前跳至步骤 7。

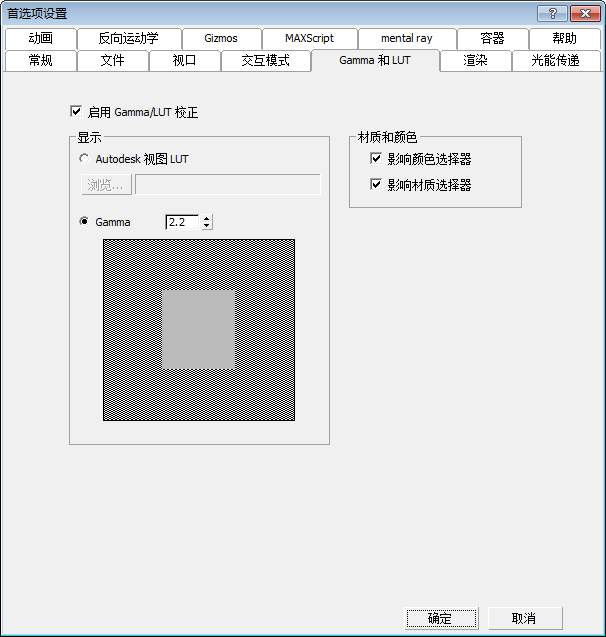

- 3ds Max 将打开“首选项”对话框，并打开其中的“Gamma 和 LUT”选项卡。打开“启用 Gamma/LUT 校正”。确保已选择 Gamma，并且 Gamma 值已设为 2.2。
同时启用“材质和颜色”组中的两个选项：“影响颜色选择器”和“影响材质编辑器”。
增加 Gamma 校正可改善渲染的外观。
- 单击“确定”关闭“首选项”对话框。
- 在“mr 摄影曝光控制”卷展栏上，选择“摄影曝光”。

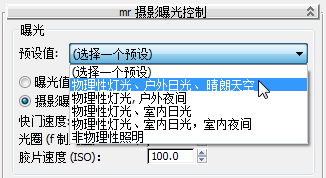

- 此外，在“mr 摄影曝光控制”卷展栏 “曝光”组中，从“预设”下拉列表中选择“物理性灯光、户外日光、晴朗天空”。

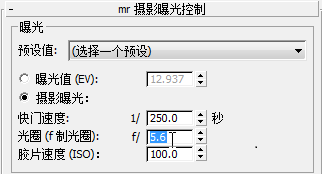

- 将“快门速度”的值设置为 250.0（1/250 秒）。“光圈（f 制光圈）”的值设置为 5.6。
这些设置对应于在兼容照明环境中用于胶片摄影机的设置。

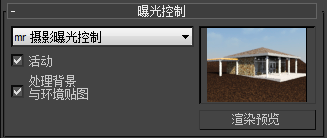

- 在“曝光控制”卷展栏中，确保已启用“活动”，然后单击“渲染预览”按钮以快速检查曝光预设将如何影响场景。

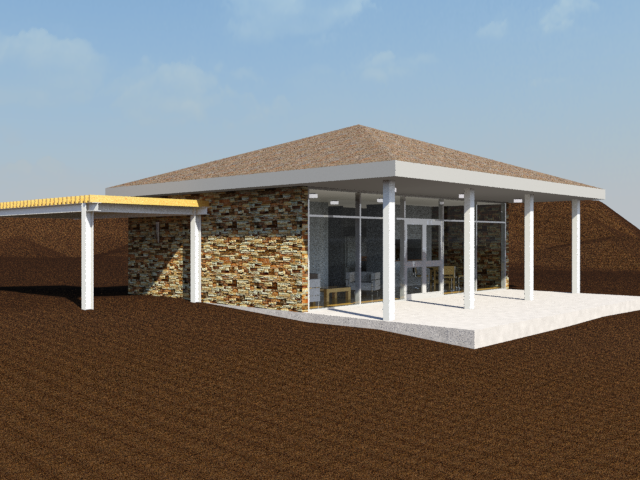

- 结果似乎还不错，因此在“渲染帧”窗口中，单击“渲染”。
房屋看上去不错，但地形似乎过于规则，因为它尚未在 Revit 中优化。在后续的过程中，您将使用在 3ds Max 中创建的材质来替换地形材质。
- 关闭“渲染帧窗口”，并且也 关闭“环境和效果”对话框。
设置地形对象：
-

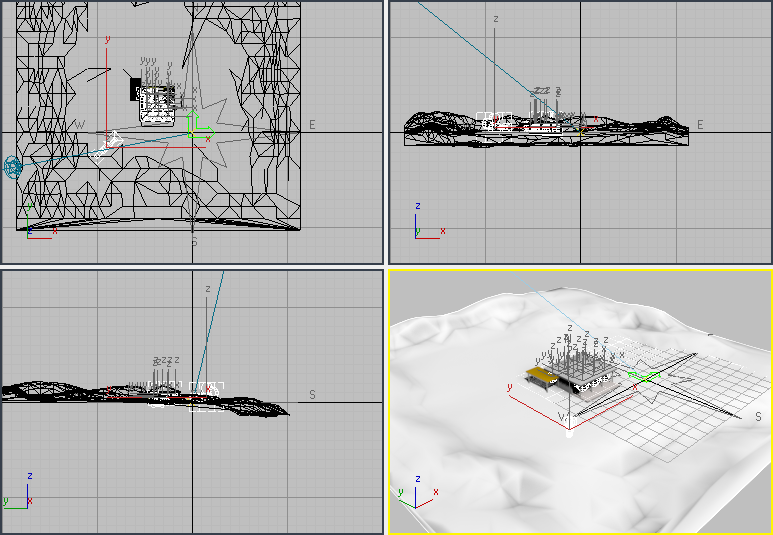

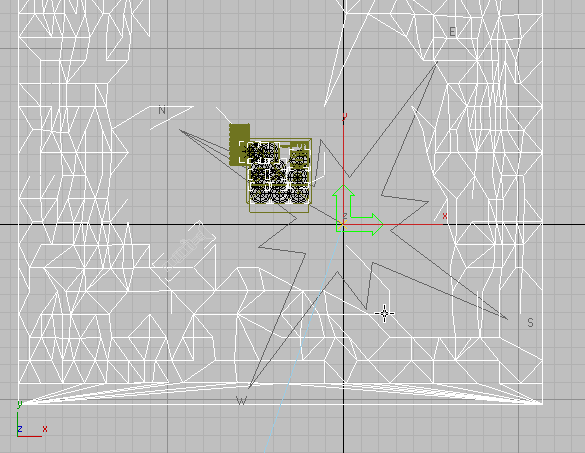

切换到四视口布局，激活“顶”视口，然后
选择代表地形的对象。
- 地形对象名为“未知”，因此转到
“修改”面板并在“名称”字段中，将名称更改为“地形”。 如“修改”面板中所示，从 3ds Max 的角度来看，“地形”对象只是一个来自其他文件的链接对象。
为使地形在视口中显示贴图纹理，需要一个 UVW 贴图修改器。
- 还是在“修改”面板上，打开“修改器列表”并对“地形”对象应用 UVW 贴图修改器。
- 在“UVW 贴图”修改器的“参数”卷展栏 “贴图”组中，保持投影类型设置为“平面”，如果“真实世界贴图大小”处于启用状态，请将其禁用。
为地形添加材质：
- 在主工具栏上，单击
（材质编辑器）以打开“Slate 材质编辑器”。
提示： 如果打开的是“精简材质编辑器”，则可以通过选择“模式”“Slate 材质编辑器”切换到“Slate”界面。 - 将 Autodesk“通用”材质从左侧的“材质/贴图浏览器”面板拖动到“Slate 材质编辑器”中心区域的活动视图中。（Autodesk“通用”位于“材质” mental ray 组中。）

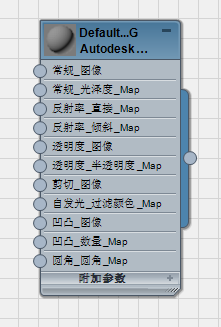

3ds Max 将在活动视图中显示通用材质的节点。
- 双击新的通用材质节点。
通用材质的参数将显示在“Slate 材质编辑器”右侧的“参数编辑器”面板中。
- 将材质的名称更改为“地形”。
在“名称”字段中更新名称时，材质节点标题栏中的名称也会更新。

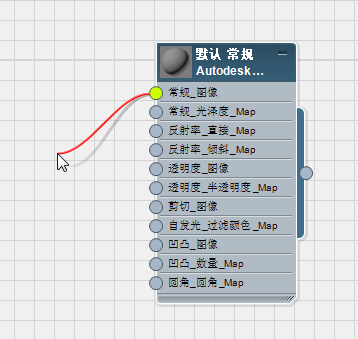

- 在活动视图中，从“地形”材质节点的 Generic_Image 组件拖出一条线。

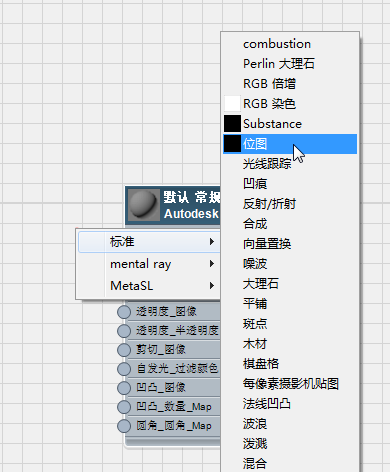

释放鼠标。3ds Max 将打开一个弹出菜单。
在弹出菜单上，选择“标准”
“位图”。 3ds Max 打开一个文件对话框。
- 在文件对话框中，确保“文件类型”设置为“所有格式”。导航到 \sceneassets\images 文件夹，选择 terrain.jpg，然后单击“打开”。
用于海边地形的位图
- 双击新“位图”节点查看其参数。

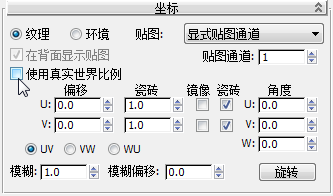

- 在“坐标”卷展栏上，如果“使用真实世界比例”处于启用状态，请将其禁用。
您需要禁用“使用真实大小”，以便能够使贴图按一比一的比例适合曲面对象。出于同样的原因，请保留“平铺”值的默认设置，即将 U 设置为其默认值 1.0，将 V 设置为其默认值 1.0。
- 在“Slate 材质编辑器”工具栏上，单击以启用
（视口中显示明暗处理材质）。（如果使用传统视口驱动程序，则此按钮的工具提示将显示“在视口中显示标准贴图”。） 注： 如果弹出一个菜单，请选择第一个“显示贴图”选项“在地形上显示”（Autodesk 通用）。 - 单击“地形”材质节点将其激活。在“Slate 材质编辑器”工具栏上，单击
（将材质指定给选定对象）。 此时，着色视口中的“地形”对象上将出现纹理。

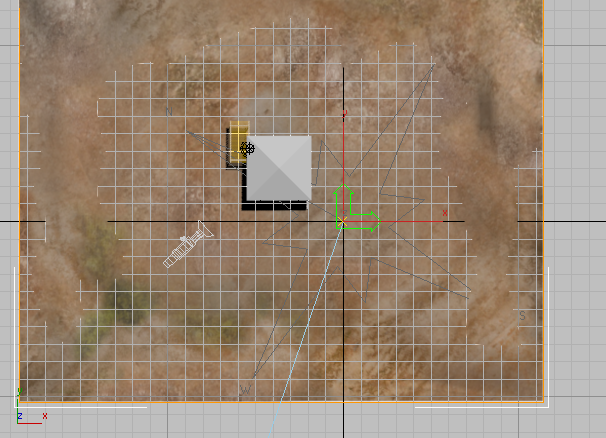

- 最小化“Slate 材质编辑器”，激活“顶”视口，按 F3 启用着色，然后观看纹理是如何应用到“地形”对象上的。
为地形添加凹凸贴图：
- 按 M 还原“Slate 材质编辑器”窗口。

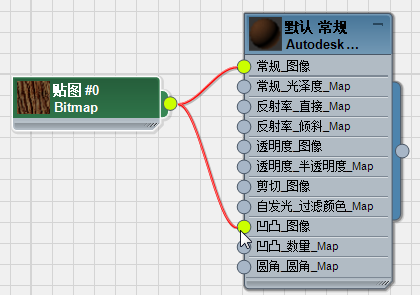

- 在活动视图中，从“位图”节点的输出套接字（节点右侧的圆形控件）拖出一条线，然后将这条线连接到“地形”材质节点的 Bump_Image 组件。

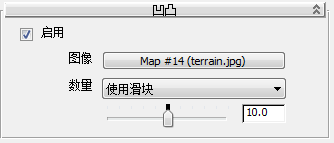

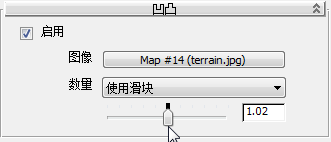

- 双击“地形”材质节点，以便可以查看其参数。向下滚动到“凹凸”卷展栏，单击以打开“启用”。
- 拖动“数量”滑块，以使凹凸量的值接近 1.0。
此时凹凸贴图不会出现在视口中，只有当您渲染场景时它才会出现。
- 最小化“Slate 材质编辑器”。
- 激活“3D 视图: 室外”视口，然后
渲染场景。

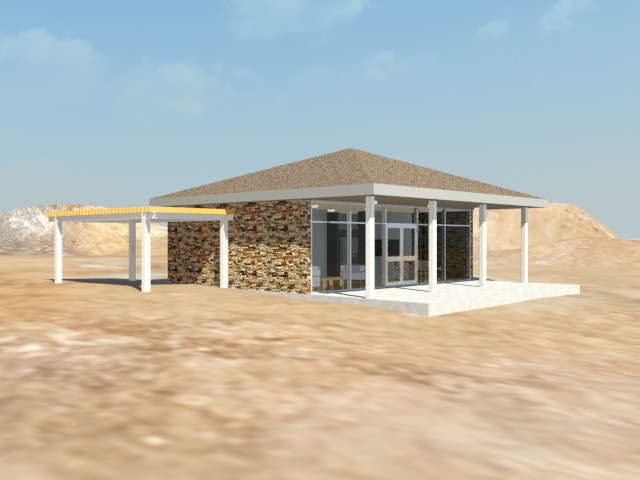

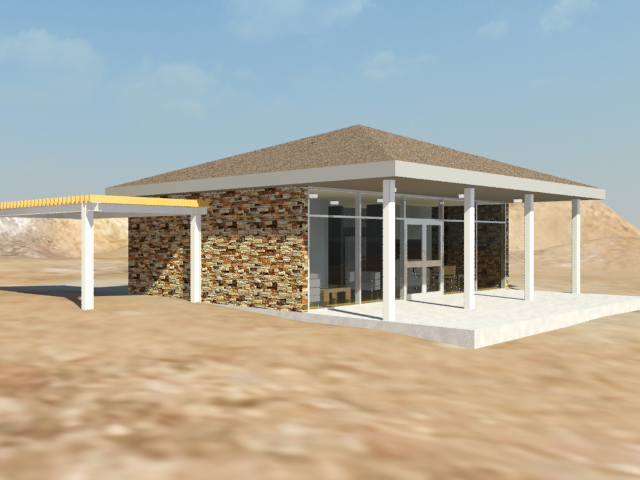

此时，海滩房屋座落在沙丘之类的干涸地形中央。
接下来，您将向场景中添加代表水体的对象。
创建将形成海洋的曲面：

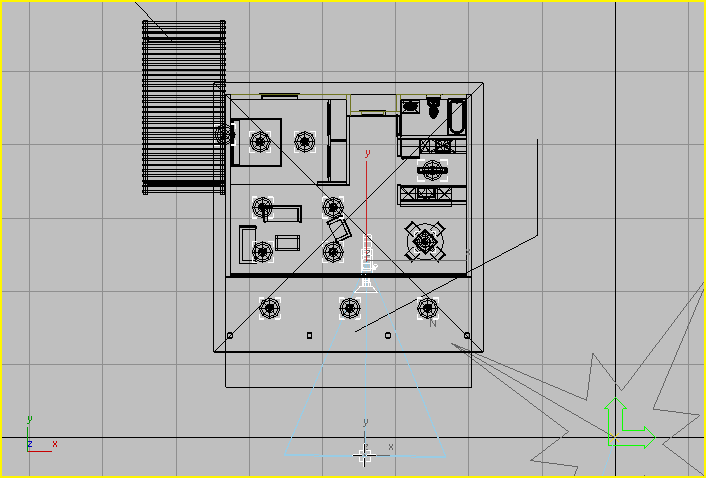

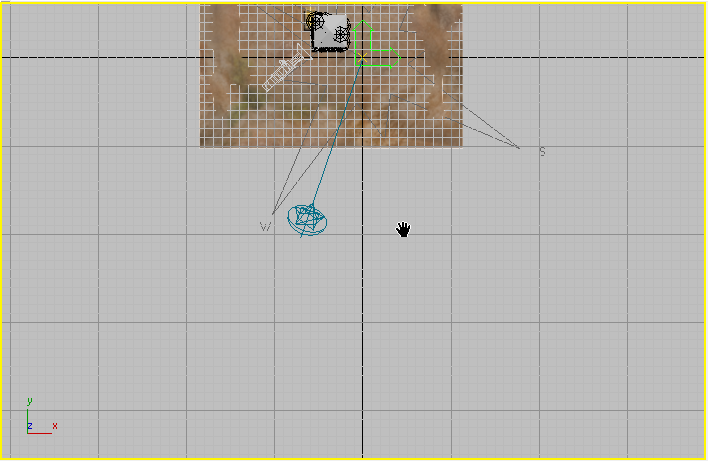

- 在“顶”视口中，缩小并平移，使地形区域变小并使房屋位于视口顶部。
- 转到
“创建”面板，激活

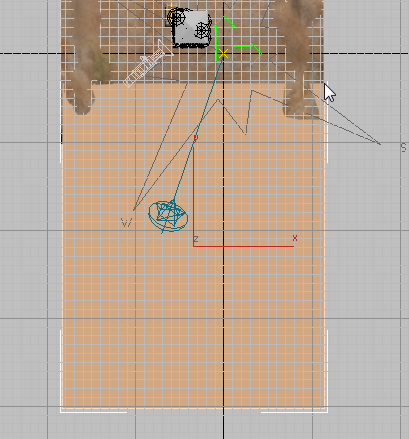

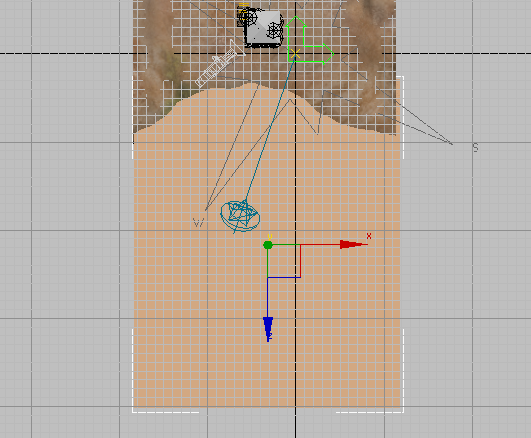

（几何体），然后在“对象类型”卷展栏上单击以激活“平面”。 - 在“顶”视口中，拖动以创建一个与“地形”对象较下部分重叠的平面。
- 按 G 关闭“顶”视口中显示的栅格。
- 在主工具栏上，单击
（选择并移动）将其激活。激活“前”视口。在“前”视口中，垂直移动平面，同时观察“顶”视口。当平面与“地形”对象相交形成海岸线类似模样时停止移动平面。
接下来要更改平面的渲染比例，以便使其在渲染时可以延伸至地平线。
- 转至 “修改”面板。将平面对象的名称更改为“海洋”。
- 在“参数”卷展栏 “渲染倍增”组 “比例”字段中，键入 50。
这样可以在每次渲染场景时以 50 为因子增大平面的曲面。相对于为平面提供巨大的尺寸而言，使用比例因子更为方便。
为海洋添加材质：
- 按 M 键还原“Slate 材质编辑器”。
- 将“Autodesk Water”材质从浏览器中拖动到活动视图。（与 Autodesk“通用”材质相同，Autodesk“水”位于“材质” mental ray 组中。）
- 双击“水”材质节点，以便可以查看其参数。

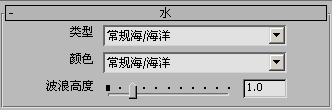

- 在“水”卷展栏上，将“类型”设置为“通用大海/海洋”，将“颜色”设置为“通用大海/海洋”。
- 移动“Slate 材质编辑器”窗口，以便可以同时看到活动视图和“顶”视口。将水材质从其节点的输出套接字拖动到刚刚创建的“海洋”平面上。
至此，您已为场景中的海洋设置好了水面。但是，您还需要添加一个新视点，才能在渲染中看到海洋。
- 关闭“Slate 材质编辑器”。
添加另一个摄影机：
- 激活“顶”视口，并按 F3 关闭着色。
- 使用
（平移）和
（缩放区域）以便近距离观看平房。 - 转到 “创建”面板，激活
（摄影机），然后在“对象类型”卷展栏上单击“目标”以将其激活。 - 单击将摄影机置于双门正前方的阶地上，然后向下拖动将其目标指向海洋方向。

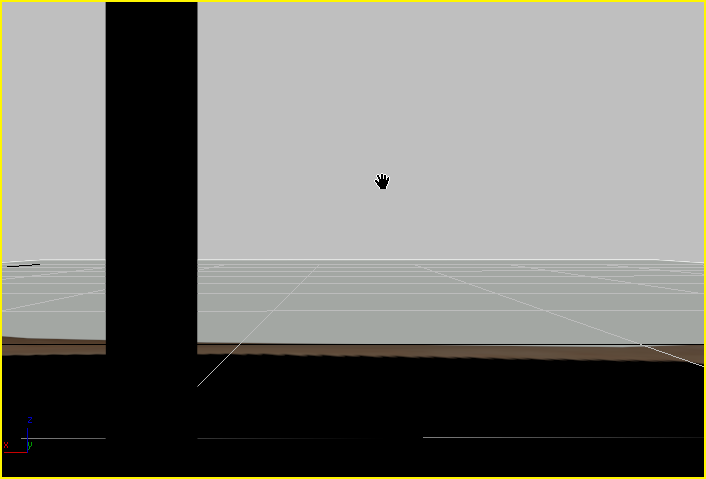

摄影机在地平面创建。现在，您需要将摄影机对象提升至视平线。
- 激活现有摄影机视口“3D 视图: 室外”，按 C 以显示从新创建的摄影机角度观看的视口。
- 转到 “修改”面板 “剪切平面”组，确保“手动剪切”已关闭。

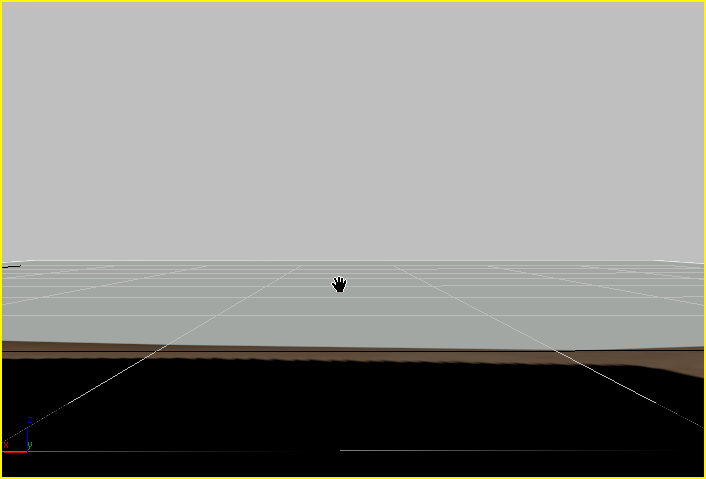

- 单击 （平移）并向下拖动，使摄影机及其目标（地平线）同时从地平面升起。

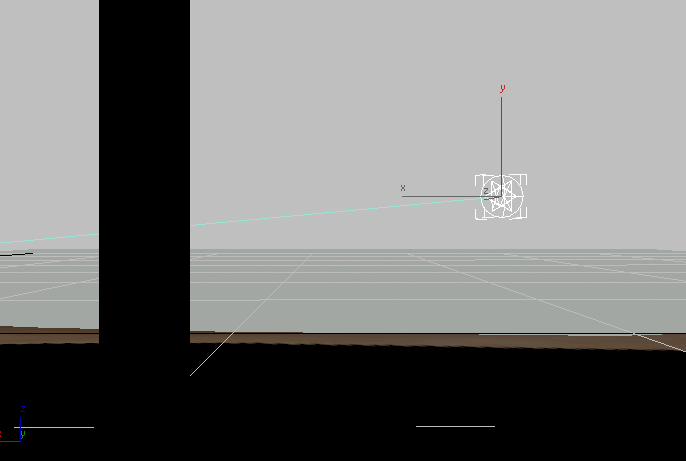

提示： 它有助于您在调整摄影机位置时查看其他视口。它还有助于暂时将“Camera001”视口切换为线框视图。 - 略微向右侧拖动“平移”工具，直至在前景中出现圆柱体。
- 渲染该场景。

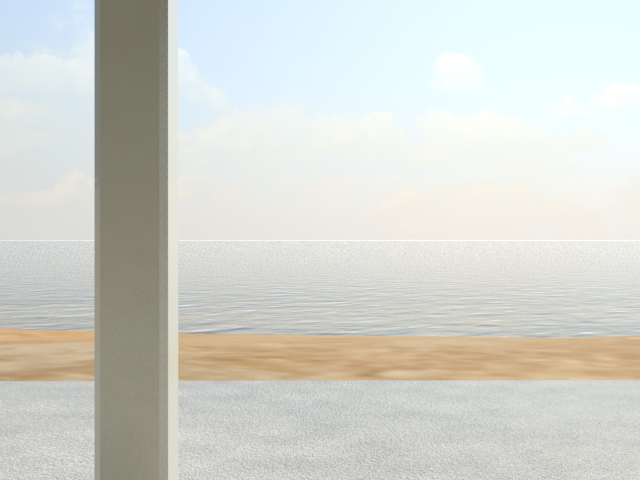

从走廊可以看到海滩和海洋。
调整时间和太阳位置：

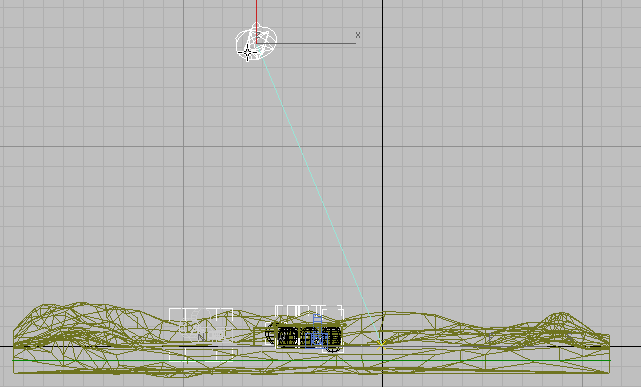

- 激活“前”视口，单击
（最大化显示），然后 选择日光对象。
- 转至 “运动”面板 “控制参数”卷展栏，在“时间”组中，将“小时”值更改为 19 或者 7 PM。将分钟值更改为 0。
同时，将“月”更改为 6，将“日”更改为 21。
- 在“控制参数”卷展栏 “位置”组 “北向”字段中，键入 260.0。
现在，太阳已经出现在“Camera001”视口的走廊视线中。
- 激活“Camera001”视口并单击 （渲染帧窗口）。
- 在“渲染帧”窗口上，单击 （“环境和效果”对话框（曝光控制））以打开“环境和效果”对话框。
- 单击“渲染预览”按钮以快速检查渲染。
结果变暗了，因为曝光是针对满日光设置的。

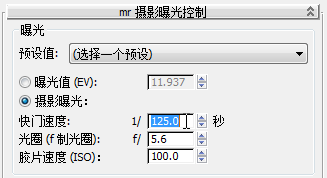

- 在“mr 摄影曝光控制”卷展栏 “曝光”组中，将“快门速度”值更改为 125.0（1/125 秒）。
渲染预览缩略图动态更新并显示更多的详细信息。
- 在“渲染帧”窗口上，单击“渲染”。

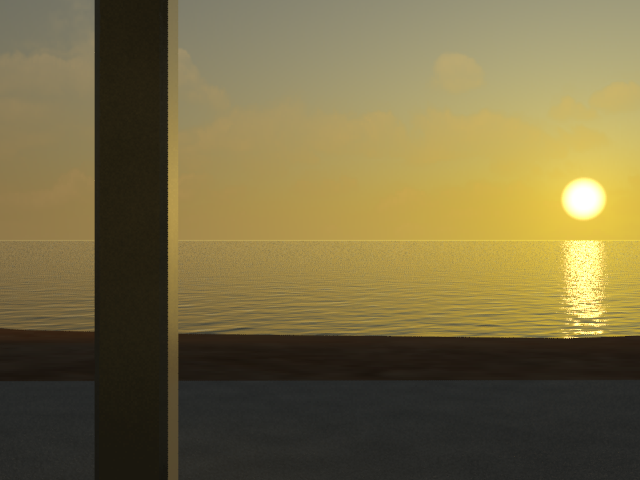

太阳（重新定位的日光对象）以全景方式呈现出来，同时您所创建的曲面对象和平面也通过材质应用展现出有趣的细节。
要观看日落时的海滩，请调整时间和太阳位置。
还原时间和室外视图：
- 仍然选中日光对象，在“控制参数”卷展栏 “时间”组中，将“小时”更改回 15，并在“位置”组中，将“北向”字段更改回 300。
- 将“Camera001”视口切换回“3D 视图: 室外”，在“环境和效果”对话框 “mr 摄影曝光控制”卷展栏 “曝光”组中，将“快门速度”更改回 250（1/250 秒）。
- 关闭“环境和效果”对话框。
- 在“3D 视图: 室外”视口中，
向后推移摄影机直至可以看到整个车库。
- 在“渲染帧”窗口上，单击“渲染”以渲染新的室外视图。
该结果与早先渲染的效果相似。在下一课程中，您将更改车库大小。
