Sky 入口照明

“mr 天空入口”是一个 3ds Max 灯光对象，它聚集由日光系统生成的天光（相对于直射太阳光）。当将“Sky 入口”应用于玻璃门与窗户之类的对象时，这些对象会变成光源。这些对象将使邻近区域（尤其是建筑物内部）依次被照亮。

在本课程中，您将向海滩房屋装有窗帘的窗户添加“Sky 入口”，以增加进入房屋内部的日光量。

设置课程：

1. 继续从上一场景开始或打开 beachhouse_skyportals.max . 该文件位于文件夹 \scenes\data_exchange\Autodesk_Revit 中。
   注： 如果对话框询问您是否要使用场景的 Gamma 和 LUT 设置，请接受场景 Gamma 设置，然后单击“确定”。如果对话框询问是否要使用场景的单位，请接受场景单位，然后单击“确定”。

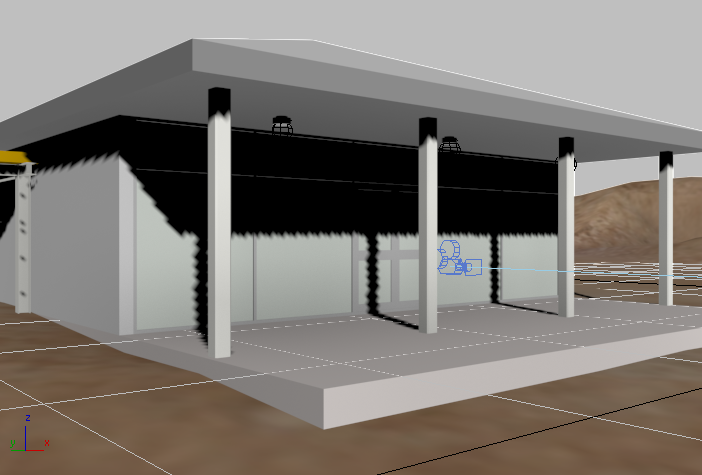

2. 如果继续从上一场景开始，则在“3D 视图: 室外”视口中， 向前推移摄影机，以便更近距离地观看海滩房屋的正面。


添加“Sky 入口”并调整场景曝光：

1. 渲染该场景。

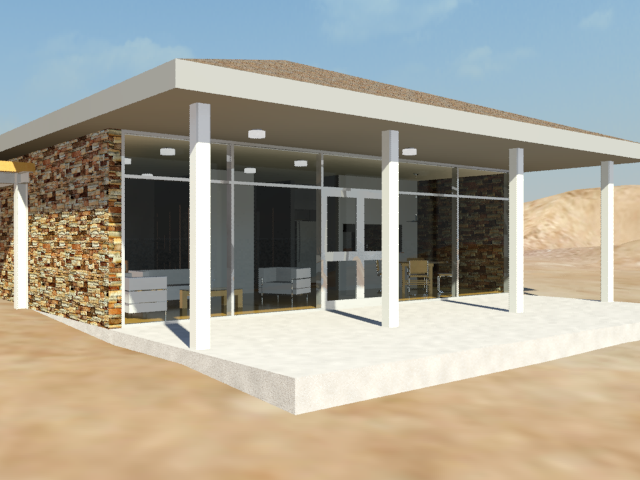

   渲染图像单独由日光系统提供照明，这可以根据屋顶天篷下方、柱子以及室外墙壁阴影曲面上的间接照明证据得出。

   有些太阳光还渗透到了平房内部，但不足以显示太多细节。可以通过向装有窗帘的窗户添加“Sky 入口”来解决此问题。

2. 在“渲染帧”窗口上， 克隆图像。将克隆的图像与稍后要渲染的图像进行比较。
3. 在 “创建”面板上，激活 （灯光）。在“对象类型”卷展栏上，单击以激活“mr 天空入口”，然后启用“自动栅格”。


   使用自动栅格可以直接在场景中的曲面上创建对象。

   在摄影机视口中，在场景中的几个对象上移动鼠标，同时注意自动栅格如何根据光标位置改变三轴架的方向。



   定向到走廊地面的创建轴



   定向到前窗的创建轴

   在对象上定位“mr 天空入口”时，目标就是要确定鼠标位置，以便其 Z 轴与曲面垂直。

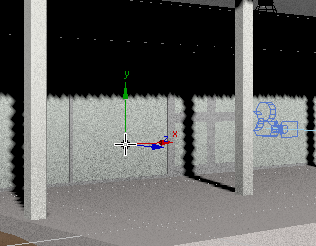

4. 将鼠标定位到平房中装有窗帘的窗口的右下角（该对象名称为“玻璃”），确保 Z 轴指示器与曲面垂直。

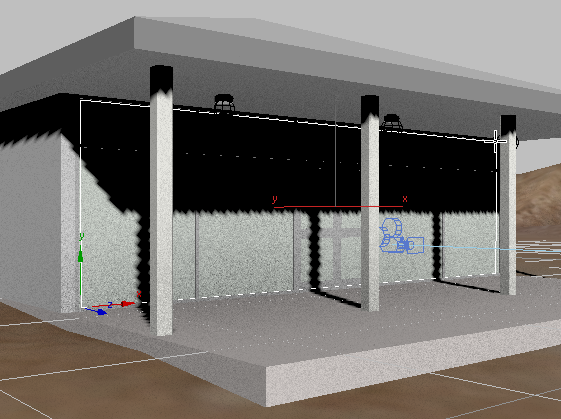

5. 创建“Sky 入口”，方法是从左下角至右上角沿对角拖动鼠标直至入口覆盖整个区域，然后松开鼠标。右键单击以完成“Sky 入口”创建。


   对于具有更多和更小窗户的建筑物，您应该为模型中的每个窗户和玻璃门都创建一个“Sky 入口”。然而在本示例中，单个的大型入口就足够了。

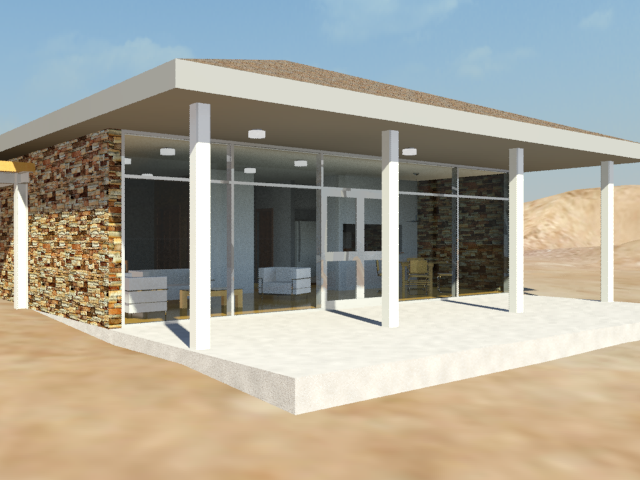

6. 再次渲染场景，然后将结果与先前克隆的渲染图像进行比较。


   差别很小。但房内的家具被照亮了一些，您可以看到室内更远地的地方。

暂时禁用“Sky 入口”：

• 确保“Sky 入口”仍处于选中状态，在 “修改”面板 “mr 天光入口参数”卷展栏上，关闭“启用”切换。


  这样可以暂时禁用“Sky 入口”。

创建室内视图：

当您调整室内日光设置时，“Sky 入口”的优势体现得最为明显。在执行此操作之前，首先需要创建另一个摄影机来观察平房内部。

1. 激活“顶”视口并 放大到可以看见房屋楼层平面图。
2. 在 “创建”面板上，激活 （摄影机）。在“对象类型”卷展栏中，单击“目标”将其激活。

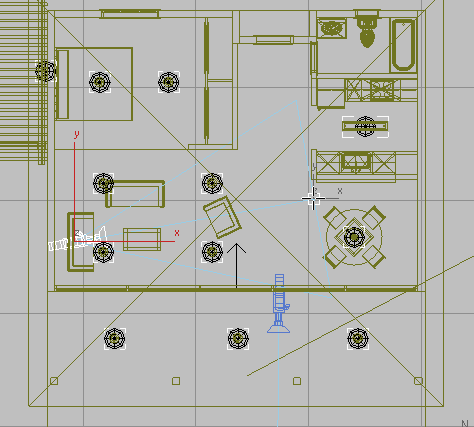

3. 单击起居室左下角的沙发，拖动该目标跨越起居室拖至餐厅桌子左侧的某个点上。

4. 右键单击结束摄影机创建。
5. 在“3D 视图: 室外”视口中，单击“观察点(POV)”视口标签，然后选择“摄像机” Camera002 以切换到刚创建的摄影机视点。
6. Camera02 对象一经创建即定位在地面上，因此在新摄影机视图中需要使用 （平移）来同时抬高摄影机及其目标，直至摄影机可以更好地捕获房屋的内部视图。

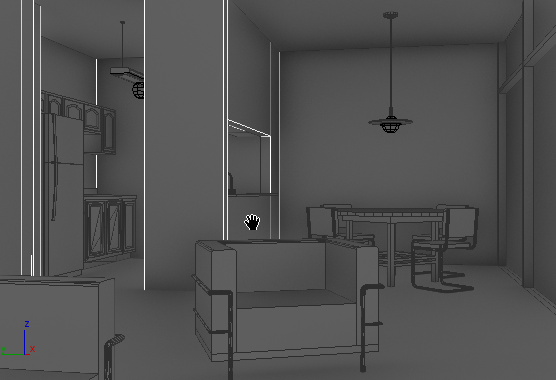

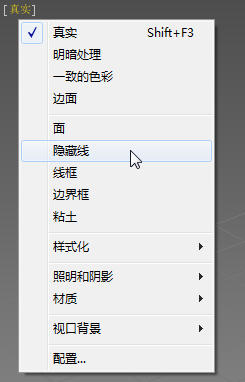

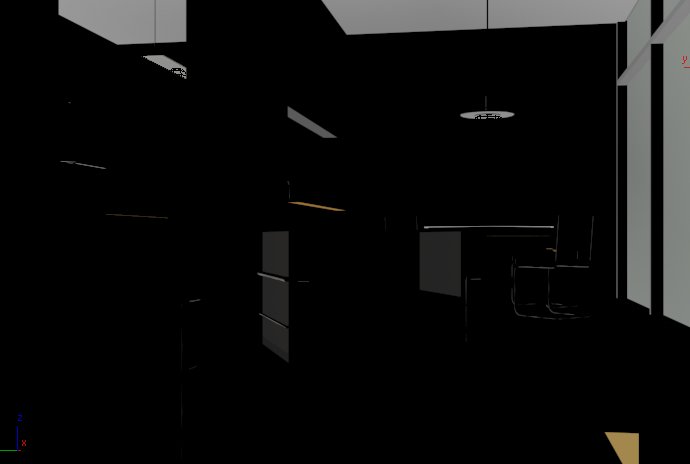

   提示： 明暗处理的房屋内部很暗，因此单击以打开“明暗处理”视口标签菜单（显示为“[ 真实 ]”），然后选择“隐藏线”选项。


   显示隐藏线后，可以更轻松地设置场景的帧。“明暗处理”选项也会有所帮助，因为它不使用照明级别。

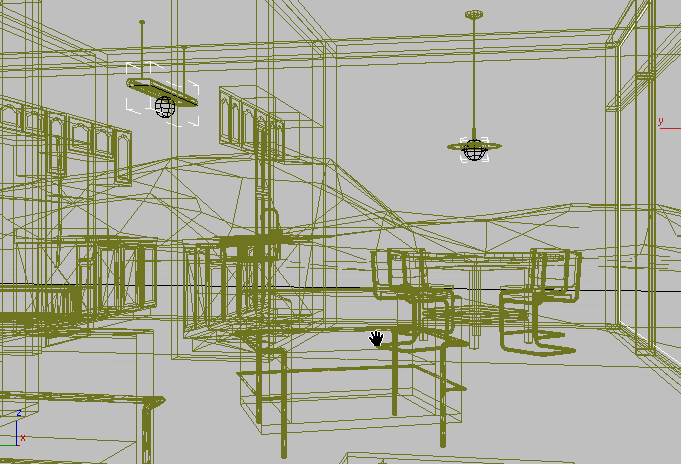

   “隐藏线”选项仅在使用 Nitrous 视口驱动程序时可用。如果此选项在您的系统上不可用，那么暗的视口可能算不上什么问题；如果确实是个问题，请按 F3 键在线框模式下查看视图。



调整曝光并渲染室内：

1. 在主工具栏上，单击 （渲染帧窗口）以显示“渲染帧”窗口。
2. 在“渲染帧”窗口上，单击 （“环境和效果”对话框（曝光控制））以显示“环境和效果”对话框。

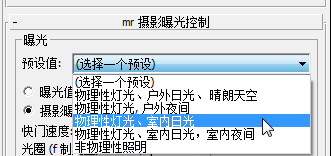

3. 在“mr 摄影曝光控制”卷展栏上，打开“预设”下拉菜单并选择“物理性灯光、室内日光”。

4. 在“曝光控制”卷展栏中，单击“渲染预览”。


   预览看起来曝光过度。要改善渲染，需要调整场景的曝光设置。

5. 在“mr 摄影曝光控制”卷展栏 “曝光”组中，将“快门速度”更改为 32.0（1/32 秒）。

   预览缩略图将动态更新以反映您所做的更改。


6. 结果看上去有很大改善，因此在“渲染帧”窗口上单击“渲染”。
   提示： 要减少渲染时间，可以使用 “渲染设置”对话框将渲染帧的分辨率大小更改为小于 640 x 480（我们针对室内场景提供的默认值）。


   禁用“Sky 入口”，您可以观察到日光对房间的照明效果极差。另外一种不使用“Sky 入口”来提高照明的方法是增加光线反弹的数目。

添加“最终聚集”以改善照明：

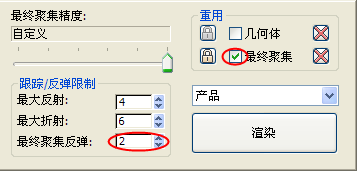

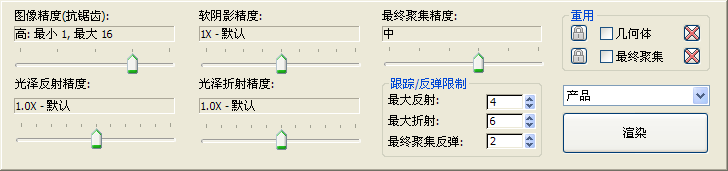

1. 在“渲染帧”窗口的下层面板上，将“FG 反弹”次数增加到 2。

2. 再次渲染场景。


   现在，室内明亮了许多。然而，厨房区域仍旧显得过暗，看起来很不自然。这就是要使用“Sky 入口”的位置。

还原“mr 天空入口”：

1. 在“场景资源管理器”面板中，选择 mr 天空入口 001 对象。

2. 转到 “修改”面板，在“mr 天空入口参数”卷展栏上，重新启用“Sky 入口”。

3. 在“渲染帧”窗口中， 克隆上一个渲染，然后单击“渲染”。

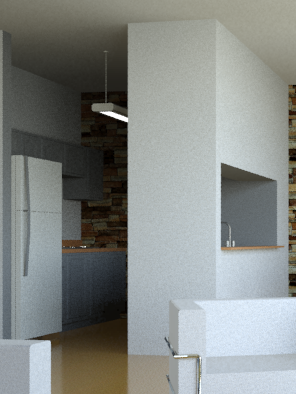

   在最近一次渲染中，注意现在可以在厨房餐桌与橱柜上看到的细节。另外，整个场景的颜色呈现出由“Sky 入口”生成的天光的蓝色色调。

   同时还会显示一定数量的颗粒性，但是这很容易通过调整“Sky 入口”获取的阴影采样的数量来消除。

增加阴影采样的数量：

• 仍然选中“天空入口”，在“mr 天光入口参数”卷展栏 “阴影”组中，将“阴影采样”的值更改为 64。


  再次渲染场景之前，要对厨房中的灯光对象进行轻微的调整。



  灯光似乎已经打开，但是未提供照明。这是因为当灯光对象像场景中的所有其他对象一样被禁用时，其材质设置为光晕。这是稍后使用开启的人工灯光渲染场景时所必需的特性。

  现在，您需要调整灯光的材质。

将自发光厨房灯光更正为日光场景：

1. 最小化“渲染帧”窗口。
2. 打开 “Slate 材质编辑器”。
3. 移动“Slate 材质编辑器”窗口，以便可以同时看到“Camera002”视口。

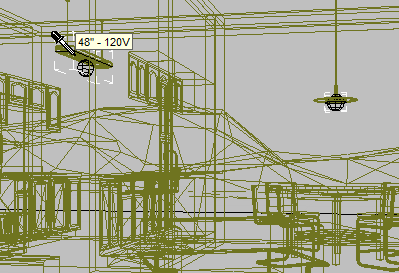

4. 在“Slate 材质编辑器”工具栏上，单击 （从对象拾取材质），然后在“Camera002”视口中，单击“吊灯灯光”对象的下端。


   3ds Max 将在活动视图中显示材质节点。

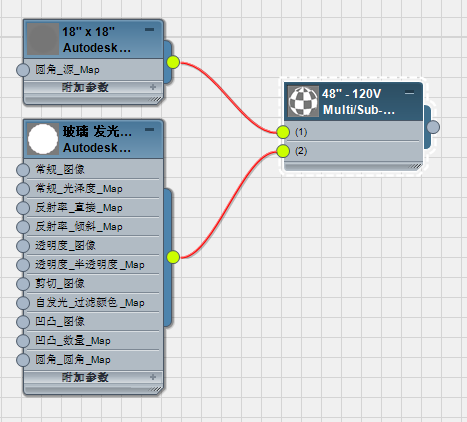

   灯光集合的材质是一个带有两个子材质的多维/子对象材质。

5. 双击第二个子材质节点“玻璃 – 白色，高亮度”以显示其参数。

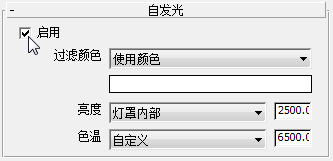

6. 滚动到“自发光”卷展栏，并禁用“启用”。


   材质外观恢复到透明。

7. 最小化“Slate 材质编辑器”。

执行室内场景的最终渲染：

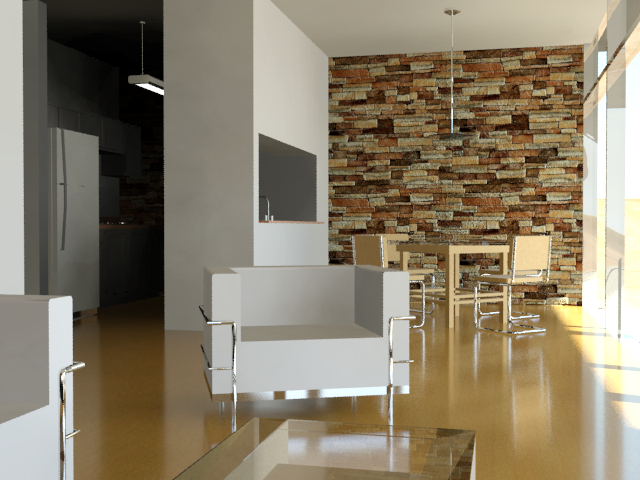

1. 还原“渲染帧”窗口。 再次克隆渲染帧，然后重新渲染图像。


   现在，厨房照明设备很暗，渲染的颗粒性有所减少。

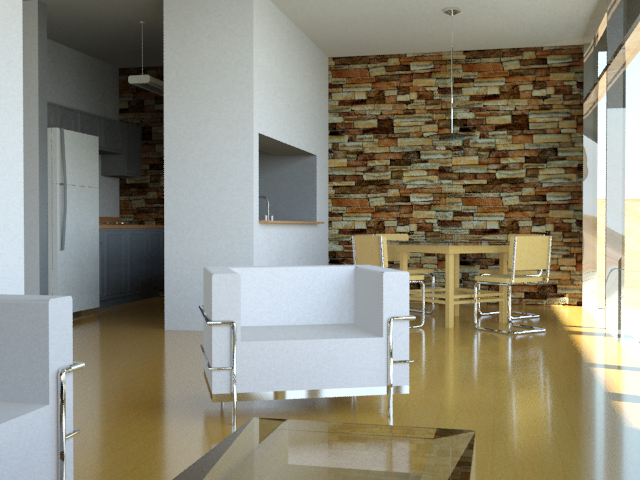

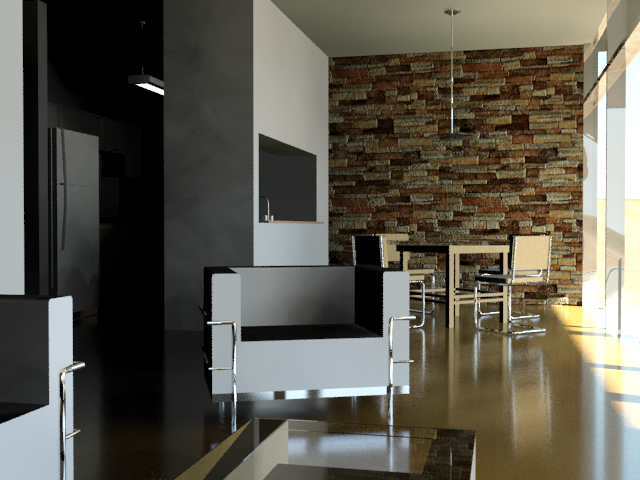

   下图显示了颗粒甚至更少的渲染帧。阴影和反射更鲜明。



   该图像在将阴影采样设置为 512 以及下面的渲染帧设置下生成：

   • “图像精度（抗锯齿）”滑块栏：高
   • “最终聚集精度”滑块栏：中


   图像有所改善，但完成渲染需要相当长的时间。

将自发光还原至厨房灯光：

• 还原“Slate 材质编辑器”。确保“玻璃 – 白色，高亮度”材质处于活动状态，然后在“自发光”卷展栏上重新启用“启用”。

  您需要执行此步骤，因为在下一课程中，您将使用从 Revit 场景中导入的人造灯光为平房照明。

保存工作：

• 将场景另存为 my_beachhouse_sky_portal。

下一节

场景管理和夜间照明
