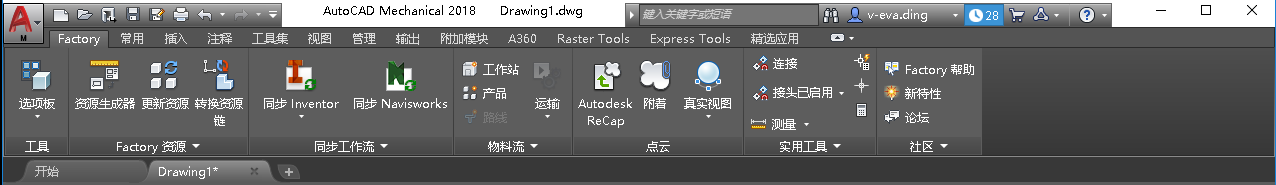

Factory Design 用户界面位于“Factory”选项卡上，包含名为“工具”、“Factory 资源”、“同步工作流”、“材料流”、“点云”、“实用工具”和“社区”的面板。Factory 与标准 AutoCAD 面板相结合，形成了默认的 Factory 工作环境。
AutoCAD Factory Design Utilities
有四个选项板与 AutoCAD Factory Design Utilities 关联：“资源浏览器”、“块浏览器”、“物料流”和“Factory 特性”。这些选项板共享浏览器区域，并可使用标准尺寸调整方法进行调整。如果从应用程序框架中拖出这些浏览器，它们可以固定在不同位置或保持浮动。
- 资源浏览器：提供对已安装资源、用户资源和基于云的资源的访问。资源是组合在一起构成 Factory 内容的组件。这些资源可包括建筑特征、用于材料处理的设备、处理设备等等。
- 块浏览器：列出当前图形中的所有块及其资源属性。您可以在“块浏览器”列表中双击块名称，并在“资源生成器”环境中发布资源。
- 物料流：提供对已定义的工作站、产品和路线的访问。从该浏览器可以管理上述 Factory 对象的定义。关联菜单提供对常用的命令的访问。
- Factory 特性：提供对 Factory 资源特性和物料流对象特性的访问。
“Factory 资源”面板
“Factory 资源”工具可帮助您创建、编辑和更新资源。
- 资源生成器：允许您从二维块创建 AutoCAD Factory 资源，将三维对象与其关联以及定义其方向。然后，可以将该资源发布为本地资源或发布到 Vault 或云。然后，将 AutoCAD 布局同步到 Inventor Factory 或 Navisworks Factory 时，会显示对象的三维表示。
- 更新资源：使用当前资源数据更新过期的资源。
- 批量分解：分解嵌套的块，以便您可以编辑其中包含的资源。
- 批量发布：从 DWG 文件中包含的块创建资源。
- 搜索：根据您输入的搜索条件，在布局和资源库中查找特定资源。
- 输出特性：输出激活布局中放置的资源的特性信息。系统可将特性输出为 .xls 文件格式以供其他系统使用。
- Factory 资源仓库：访问基于 Web 的应用程序，从而让您可以上载、发布、共享和管理基于云的资源。
“同步工作流”面板
该面板中的工具使您可以在 AutoCAD 二维工程图与 Inventor Factory 和 Navisworks Factory 的三维布局之间创建双向关联链接。该链接称为“布局同步”，可以在 Inventor 或 Navisworks 与 AutoCAD Architecture 或 AutoCAD Mechanical 之间建立。
“物料流”面板
“物料流”工具提供了各种方式来定义要在设施中制造的产品、完成各种过程的工作站以及工作站之间的路线。获得一个布局后，可以分析运输成本、机器利用率以及功耗。可以生成分析结果报告，以便对多种情况进行比较和记录。布局符合您的要求后，可将其发送到 Inventor Factory，在这里该布局将成为使用三维资源进行填充的二维参考底图。
- 输入数据：允许您引入电子表格数据，从而生成有关 Factory 布局的变量相关信息。
- 输出数据：提供以电子表格格式存储和共享布局变量信息的方法。
- 生成报告：创建一个报告，以帮助您分析 Factory 布局来了解运输成本和机器利用率。
“点云”面板
这些工具可以将点云数据合并到您的图形中。
- Autodesk ReCap：启动 ReCap 以为扫描建立索引并创建和编辑点云项目文件。
- 附着：将点云扫描和项目文件附着到工程图。
- 真实视图：控制点云标签和指示器显示。
“工具”面板
“工具”面板包含一组常用的 AutoCAD 命令，如 MEASUREGEOM、ID、QUICKCALC 等。它还包含 AutoCAD Factory 独有的“连接”命令。此命令拾取 Factory 资源上未使用的接头来连接 Factory 资源。
“社区”面板
- Factory 帮助：打开产品随附的 AutoCAD Factory 帮助文档。
- 新特性：显示有关您当前版本 Autodesk Factory Design Utilities 中的新功能的信息。
- 论坛：访问与 Factory 相关的在线讨论主题。
- YouTube：链接到 Autodesk Factory Design YouTube 频道中的概述和逐步说明视频。
- 分享想法：访问“分享想法”，您可以在这里就如何改进 Factory Design 与 Factory 开发团队分享您的想法。
