钣金多实体
多实体零件环境已扩展为包含钣金零件。现在，可以使用自上而下的工作流来创建多实体钣金零件。使用“生成零部件”或“生成零件”命令，然后打开衍生零部件为多实体零件文件中的每个零件创建展开模式。
以下命令中提供了“新建实体”选项：
- 面
- 异形板
- 轮廓旋转
- 钣金放样
- 分割
以下特征支持多实体工作流：
- 凸缘、拐角、卷边、折弯
- 切割、折叠、接缝、冲压

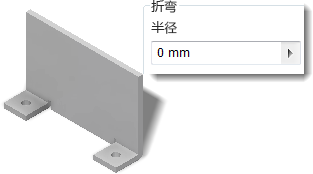

零折弯半径
以下命令支持零折弯半径：
- 面
- 折弯
- 凸缘
- 轮廓旋转
- 钣金放样
- 卷边
- 折叠
冲压工具

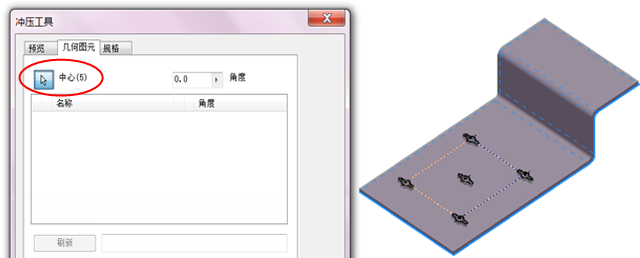

“冲压工具”对话框的“几何图元”选项卡中添加了冲压工具引用的数量。
厚度检测
将零件转换为钣金时，现在系统会提示您选择基础面。选择基础面后，将允许 Inventor 测量材料厚度。选择面后，“钣金默认设置”对话框将会显示。“厚度”值框中显示了测量的厚度。单击“确定”以接受测量的厚度值。
关闭警告

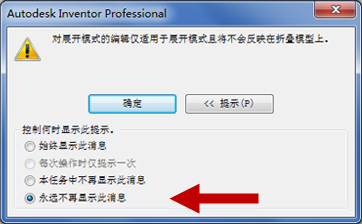

对展开模式进行编辑时，可以永久关闭警告消息。
导出 DWG 和 DXF

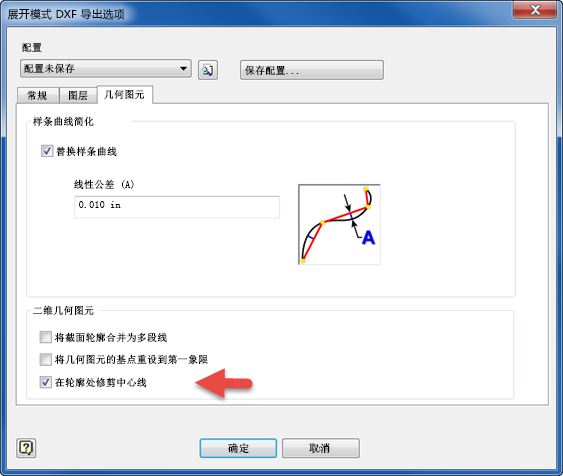

如果折弯中心线与折弯中的孔相交，某些车间工具无法使用导出的 DWG 或 DXF 展开模式文件。在“展开模式 DXF 导出选项”或“展开模式 DWG 导出选项”对话框的“几何图元”选项卡中添加了新选项。在“几何图元”选项卡中选中新的“修剪中心线至轮廓”可将折弯中心线修剪到切割边缘。
