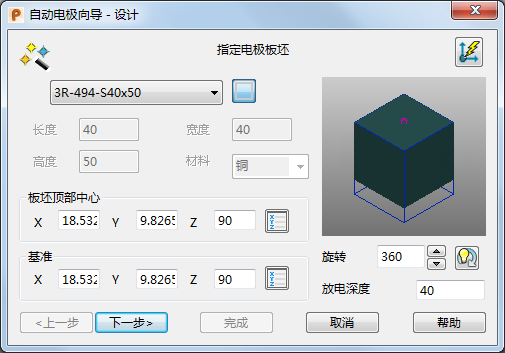

当产品是激活实体且电极是带底座的预选实体时，可使用此页面指定电极的板坯。
指定板坯的步骤：
- 该下拉列表包含适合电极尺寸的可用标准板坯。您可以在此列表中增加自己的板坯。
该选择器还包含“用户定义”选项，使您能够定义自己的板坯。
选择标准板坯后，其尺寸会自动增加到该向导中，并且您无法更改这些值。
- 用于选择用户定义板坯的形状。其显示一个矩形，因此板坯是矩形。如需圆形板坯，单击此按钮。按钮上的图像将变为
。
长度 - 这是矩形板坯的长度。您仅可以编辑用户定义板坯的长度。
宽度 - 这是矩形板坯的宽度。您仅可以编辑用户定义板坯的宽度。
直径 - 这是圆形板坯的直径。您仅可以编辑用户定义板坯的直径。
高度 - 这是板坯的高度。您仅可以编辑用户定义板坯的高度。
材质 - 这是板坯的材质。您仅可以更改用户定义板坯的材质。如果将“材质”更改为“铜”或“石墨”，则电极的材质将会改变，以使阴影板坯看起来像所选的材质。
- 板坯顶部中心 - 这些坐标默认为实体边界框的顶部中心。它们用于在设置清单上定位电极。如果这些坐标不在板坯的中心，编辑坐标值，使它们位于中心。
输入“X Y Z”坐标，或单击“位置”
按钮以打开“位置”对话框，您可以从中使用位置输入工具。
- 基准点 - 其提供电极在模型中的位置，用于加工目的。请为您的电极输入所需的基准位置。
输入“X Y Z”坐标，或单击“位置”
按钮以打开“位置”对话框，您可以从中使用位置输入工具。
- 旋转 - 使板坯绕 Z 轴旋转指定的角度。输入旋转角度，或使用箭头按钮指定角度。
单击
可将电极板坯自动旋转至最佳位置，从而使浪费的板坯材质最少
- 放电深度 - 输入放电范围在放电方向的高度。
- 下一步 - 显示“自动电极向导 - 设计”的指定电极夹持页面。
提示： 如果旋转板坯，您或许可以为电极指定更小的板坯。这既可减少材质浪费，又可节省加工时间。
