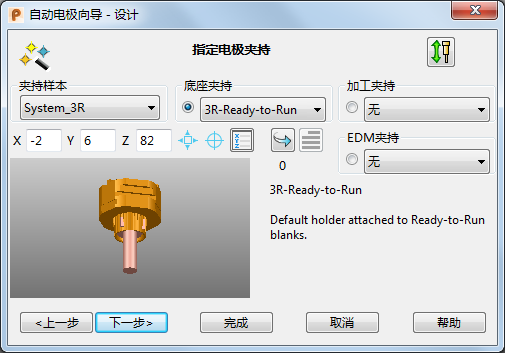

使用此页面可以指定电极夹持。
指定夹持的步骤：
- 夹持样本 - 选择样本。当前板坯的默认样本（如果已指定）将被选中。
要设置您自己的夹持样本，请与技术支持联系。
- 底座夹持 - 此夹持直接夹到板坯上。系统将增加当前板坯的默认夹持（如果已指定）。
- 加工夹持 - 在加工过程中此夹持被固定到“底座夹持”，是可选的。
- EDM 夹持 - 与“加工夹持”相同，但在 EDM 过程中使用。
您可以通过选择下拉夹持列表旁边的选项控制查看器中显示的内容。通常，查看器会显示电极底座和当前底座夹持。如果选择查看“加工夹持”或“EDM 夹持”，则会显示板坯、底座夹持以及已选夹持。
在列表中选择“加工夹持”或“EDM 夹持”时，“底座夹持”选项将不再可用，以避免混淆。
- 可以使用以下选项定义夹持到底座的附着点：
- X、Y、Z - 编辑这些方框中的值以相对于激活工作平面指定附着点的位置。
底座中心 - 选择此选项可使用电极底座的中心作为附着点。这是默认位置，如果已经使用了默认设置，此选项将不可用。
基准中心 - 选择此选项可使用电极基准的 X 和 Y 值。Z 值定义为底座的顶部，确保夹持和底座之间正确接触。如果附着点已居于电极基准中心，此选项将不可用。
位置 - 选择此选项以打开“位置”对话框。使用此对话框可以指定附着点的位置。
注： 夹持基准的优先级高于电极基准。因此，为夹持定义的附着位置会影响包含在电极设置清单和 EDM 数据传输文件中的基准。
旋转 - 单击此按钮可将已选夹持相对于板坯旋转 90
。这将调整电极放电过程中使用的 C 角度。当前的 C 角度值显示在此按钮下方。如果选择底座夹持，底座夹持将旋转。如果选择“加工夹持”或“EDM 夹持”，则已选夹持和底座夹持都将旋转。
和
- 在向导右下方的窗口中显示图形或文本描述。
- 显示已选夹持的位图（如果可用）。选择此选项可显示文本描述。
- 显示已选夹持的文本描述。选择此选项可显示夹持的图形。
注： 这仅适用于用户定义样本中的夹持。- 下一步 - 显示“自动电极向导 - 设计”的“一般选项”页面。
