分离面以指定放电区域

在 Electrode 中，可以分离实体的面，以指定要为其创建电极的放电区域。

分离面的步骤：

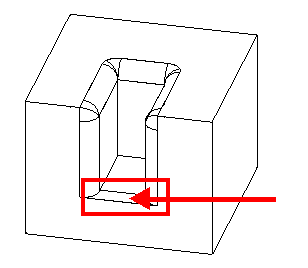

1. 选择放电区域。该区域将高亮显示：

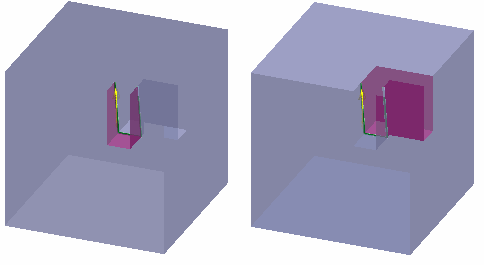

2. 分离实体面以从放电区域删除一部分。

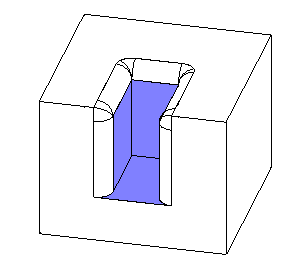

3. 选择放电区域时根据需要排除这一部分：

您还可以通过先选择复合曲线再选择要分离的面来分离多个面。通过一次操作即可分离所有与复合曲线接触的面。

1. 选择一个包含多个要分离的面的适当模型。



2. 绘制一条复合曲线以定义要分离面的位置。这条复合曲线既可以沿实体公差范围内的直线和曲线，也可以沿曲面曲线。



3. 单击“向导”选项卡 >“电极”面板 >“创建”。
4. 单击“分离面”以显示“分离实体中的面”对话框。
5. 单击“选择曲线” 按钮。
6. 选择复合曲线。



7. 单击“确定”。“分离实体中的面”对话框将关闭。在整个模型上移动光标。您将看到曲面已使用此复合曲线分离。



8. 使用“电极向导”继续。
