“延长标准体素”对话框

“延长标准体素”对话框允许您编辑拟合到网格模型的曲面的延长距离。

编辑拟合曲面的延长距离的步骤：

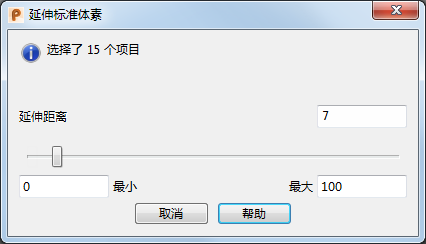

1. 单击“分段网格”对话框上的“编辑延长距离” 按钮。系统将显示“延长标准体素”对话框：



2. 选择要编辑的曲面。单击鼠标左键以选择单个曲面。按住 Shift 键并单击鼠标左键以选择多个曲面或通过拖动进行方框选择。

   该对话框将显示可以延长的已选曲面项目的数量。如果选择的项目无法延长，PowerShape 将显示错误消息。

3. 使用“最小”和“最大”字段指定滑块的范围。默认情况下，这些字段分别设置为 0 和 100 mm 之间。
   注： 使用的单位由“选项”对话框的“单位和公差”页面上的设置指定。
4. 输入“延长距离”值，或使用滑块指定曲面延长的距离。

   PowerShape 将随着滑块的移动而更新模型，以显示新的延长距离。

   注： 每当您打开该对话框时，PowerShape 都会将“延长距离”值设置为 0。
5. 点击取消，关闭对话框。

注： 这与使用“分段设置”对话框编辑延长距离正好相反，后者是将编辑应用于模型中的所有曲面或实体。

注： 您可以使用“编辑”选项卡 >“剪裁”面板上的“延长标准体素”选项在分段后进一步编辑标准体素的延长距离。
