自动分段网格

使用自动分段快速分段多个曲面并使它们拟合到网格。

1. 选择网格。



2. 单击“网格工具”选项卡 >“创建”面板 >“分段”。

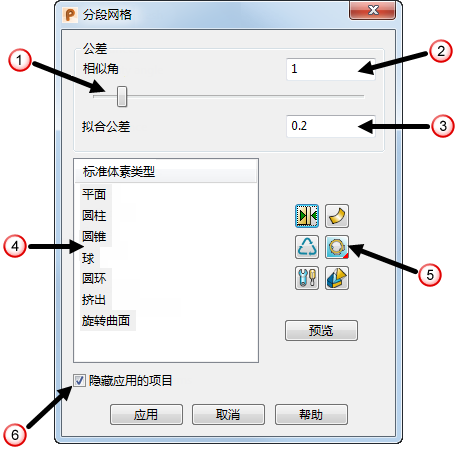

3. 使用“分段网格”对话框上的以下选项控制分段过程：



   • 可以使用滑块 ，也可以通过输入值 来编辑相似角。
   注： 较小的相似角对于在光顺网格上分隔高曲率区域非常有用。较大的相似角适合具有较强不连续性的较粗糙网格。
   • 为曲面匹配公差 输入值。
   • 从“标准体素类型”列表 中选择将哪些标准体素几何形体用于分段。
   • 单击 可显示“延长标准体素”对话框。
   • 单击 ，然后预览到已拟合标准体素的回收区域。
   • 单击 可显示“分段设置”对话框。
   • 单击 / 可在生成曲面和实体之间进行切换。
   • 单击“拟合” 可选择拟合方向。选择：

     “拟合内侧”可在网格内侧正下方拟合标准体素曲面。

     “拟合穿过中间”可尽可能靠近网格中心来拟合标准体素曲面。

     “拟合外侧”可在网格外侧正上方拟合标准体素曲面。

   • 单击 可显示“手动分段网格”工具栏。
   • 选择“隐藏应用的项目” 可自动隐藏应用的任何曲面或实体。

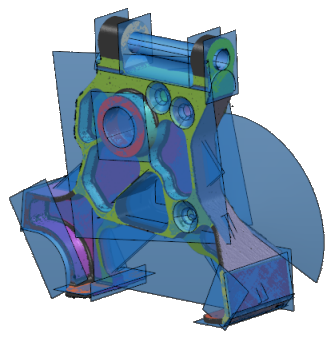

4. 单击“预览”可显示生成的项目的预览。


   提示： 将光标悬停在生成的项目上可显示拟合公差。

   注： 如果更改对话框中的选项，请再次单击“预览”以更新预览。

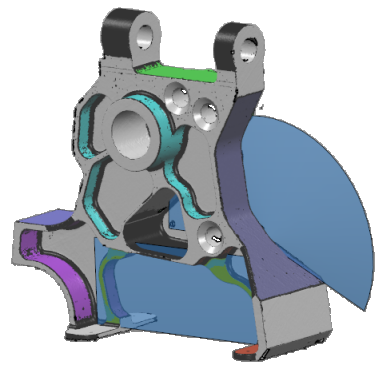

5. 单击要保留的生成项目，然后单击“应用”创建项目。



   提示： 对项目使用 可执行与单击“应用”相同的操作。
6. 创建以前未检测到的其它项目的步骤：
   • 在“分段网格”对话框中更改“相似角”。
   • 单击“预览”。
   • 选择项目，然后单击“应用”。

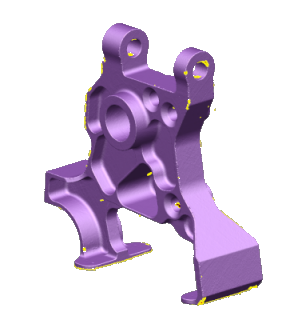

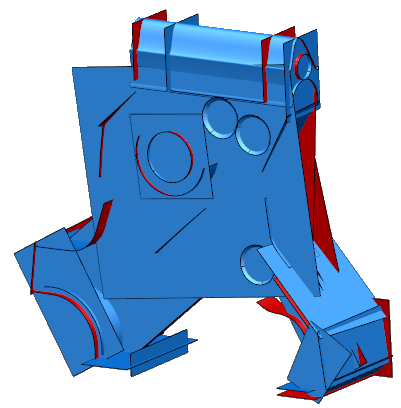

7. 关闭此对话框并隐藏网格，且保留新创建的项目。



提示： 如果您退出，然后为同一网格重新输入分段器，则系统会记住以前选定的曲面。

如果在返回到分段器之前删除曲面，则该曲面的区域将被释放。

如果撤消、重做或修改网格，则保留的数据将会丢失。如果发生这种情况，则分段器无法记住它生成的曲面。
